Ullmann UK 15 Montage- Und Betriebsanleitung

Ullmann UK 15 Montage- Und Betriebsanleitung

Scheitholz-braunkohlekessel

Werbung

Scheitholz-Braunkohlekessel
Typ UK 15
Montage - und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ullmann UK 15

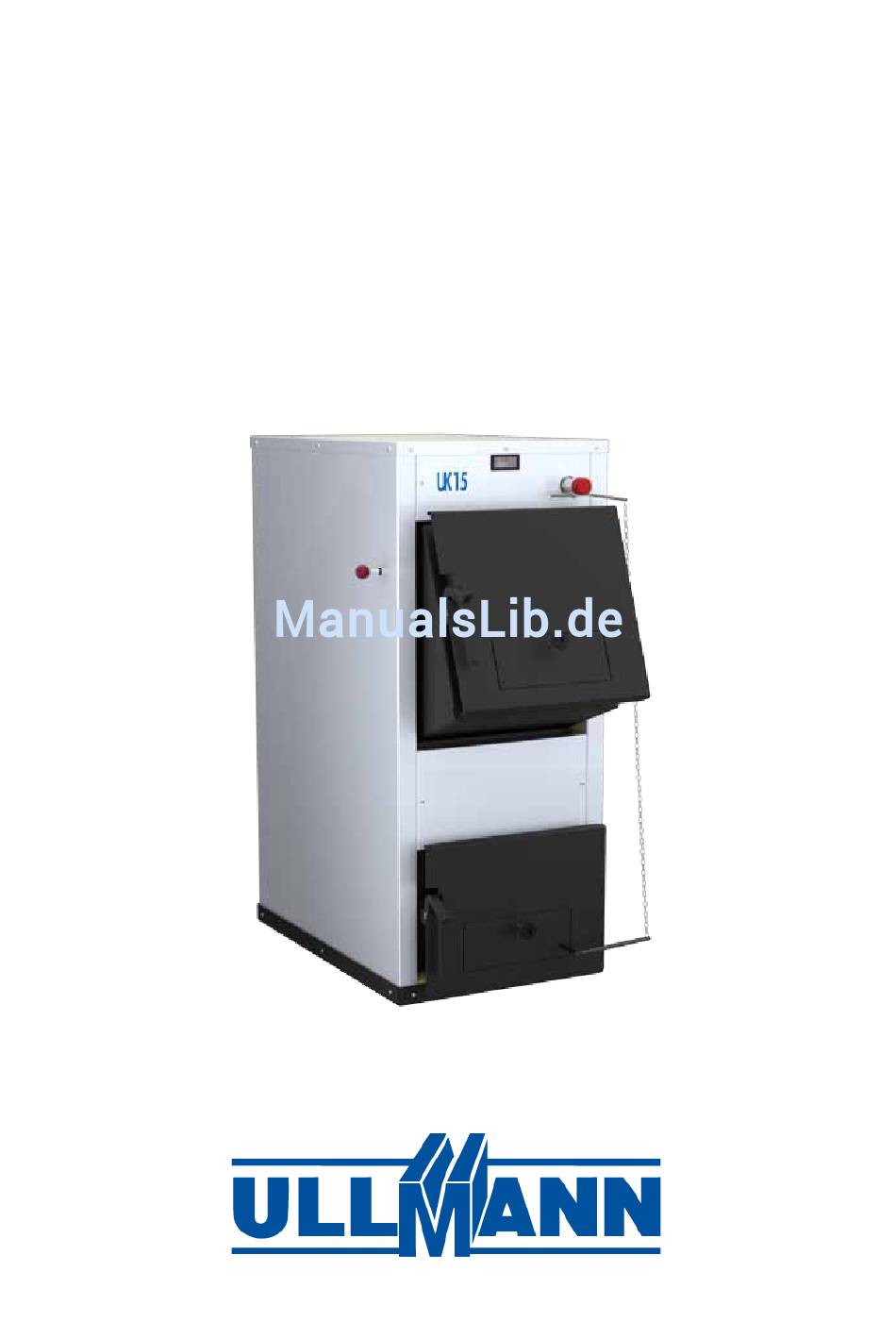

  • Seite 1 Scheitholz-Braunkohlekessel Typ UK 15 Montage - und Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Inhalt Zeichenerklärung Gewährleistungsbedingungen Kurzbeschreibung/ Lieferumfang Technische Daten UK 15 Sicherheitseinrichtungen Arbeitsweise Aufstellung und Platzbedarf Regelung der Heizungsanlage Notwendigkeit einer Regelung Funktionsweise der Regelung Schornstein Abgasanschluss Nutzung eines gemeinsamen Schornsteins Nutzung separater Schornsteine für Gas- /Ölkessel und Scheitholz-...
  • Seite 3: Zeichenerklärung

    Kaminzugbegrenzers (UK-ZB) verlängert sich die Gewährleistungsfrist für den Scheitholz- In der Anleitung enthaltene Tipps und Informationen für Montage und Braunkohlekessel UK 15 auf fünf Jahre. Für Gußteile, Feuerzugsregler, Katalysator und Bedienung. Dichtungen gilt prinzipiell eine Gewährleistungsfrist von einem Jahr. Im Schadensfall behalten wir uns jedoch vor, vor Garantieregulierung, die Ware auf sachgemäßen Gebrauch und fachgerechte...
  • Seite 4: Kurzbeschreibung/ Lieferumfang

    (Kunststoffpulver). Bauteile, wie Einlegeroste und Türgriffe bestehen aus Gusselementen. Heiztaschen (Rauchgasumlenkung) Anschlüsse für Abgasstutzen, Thermische Ablaufsicherung und Vor- /Rücklauf befinden Wasserraum sich an der Rückseite des Kessels. Der Scheitholz-Braunkohlekessel UK 15 wird inklusive Brennkammer vier verstellbarer Füße, Einlegeroste, Aschekasten, Katalysatorkassette, Thermometer, (10) Mineralwolle als Außenisolierung Feuerzugsregler, Außenverkleidung mit Isolierung, Bedienungsanleitung, sowie allen notwendigen (11) Edelstahl- Sicherheitswärmetauscher...
  • Seite 5: Technische Daten Uk

    Montage- und Betriebsanleitung Technische Daten UK 15 Sicherheitseinrichtungen Bei dem Betrieb des Scheitholz-Braunkohlekessels UK 15 ist darauf zu achten, dass nur Scheitholz Braunkohlebriketts bauteilgeprüfte und mit Bauteilkennzeichen versehene Sicherheitseinrichtungen verwendet Nennwärmeleistung werden! Kesselklasse: Wirkungsgradklasse Schadstoffklasse Vergewissern Sie sich vor der ersten Inbetriebnahme, dass die Sicherheitseinrichtungen...
  • Seite 6: Arbeitsweise

    Arbeitsweise Wohnungslüftungsanlage ist unbedingt eine separate Luftzufuhr zu installieren. Der Scheitholz-Braunkohlekessel UK 15 arbeitet nach dem Prinzip des oberen Abbrands und Der Aufstellungsplatz muss frostsicher sein, einen festen nicht brennbaren Untergrund aufweisen ist serienmäßig mit einem Sicherheitswärmetauscher ausgestattet. Der Kessel wird durch und den statischen Belastungen standhalten (Gesamtgewicht ca.
  • Seite 7: Regelung Der Heizungsanlage

    Nutzung eines gemeinsamen Schornsteins Notwendigkeit einer Regelung Wird der Scheitholz-Braunkohlekessel UK 15 mit einem Öl- oder Gaskessel an dem selben Schornsteinzug betrieben, entspricht die Anlage der DIN 4759 Betriebsweise Z Bauart 5. • Durch sich ständig ändernde Witterungsverhältnisse muss der Heizungsbedarf fortlaufend Hierbei handelt es sich um zwei getrennte Wärmeerzeuger mit ausschließlich wechselseitigem...
  • Seite 8: Sicherheitswärmetauscher/ Thermische Ablaufsicherung

    Festbrennstoffkessel vorgeschrieben. Dabei ist folgendes zu beachten: • Die thermische Ablaufsicherung wird am Sicherheitswärmetauscher angeschlossen. Die thermische Ablaufsicherung gehört nicht zum Lieferumfang des Scheit- holz-Braunkohlekessels UK 15. • Es dürfen grundsätzlich nur bauteilgeprüfte thermische Ablaufsicherungen verwendet werden. Bezug ist über den autorisierten Fachhandel möglich.
  • Seite 9: Erstinbetriebnahme

    3. Während der Anheizphase muss der Schlitzschieber (12) geöffnet sein, d.h. der sich rechts am Befüllung Heiztür wieder schließen. Kessel befindende Hebel muss bis zum Anschlag rausgezogen werden. (Bild 8) Anheizen Das Befüllen des Scheitholz-Braunkohlekessels UK 15 erfolgt über die obere Tür. Scheitholzfeuerung: 2. Das Anzünden erfolgt von oben mittels feinen Spänen oder Feueranzünder.
  • Seite 10: Reinigung Des Kessels

    Dabei ist zu prüfen, ob der Katalysator völlig frei von lose anhaftenden Partikeln ist Bild 9 Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com 01723 Grumbach Fax: 035 204 / 655 40 www.ullmann-haustechnik.com...
  • Seite 11: Hinweise Zur Gefahrenabwendung

    Das Dichtungsmaterial in der Heiz- und Aschetür (3;5) kann sich im Laufe der Zeit setzen. Für diesen Fall lassen sich beide Türen über die verstellbaren Augenschrauben neu justieren. Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com 01723 Grumbach Fax: 035 204 / 655 40 www.ullmann-haustechnik.com...
  • Seite 12: Messüberwachung Durch Den Schorsteinfeger

    Wird der Heizungsmischer über die Regelung gedrosselt, kann nun die überschüssige Energie im Pufferwärmespeicher aufgefangen und gespeichert werden. Vom Gesetzgeber ist für den Betrieb des UK 15 ein Pufferspeicher vorgeschrieben. Der Pufferspeicher muss mindestens einen Inhalt von 12 Liter Puffervolumen je Liter Füllraum des Heizkessels, mindestens jedoch 55 Liter Puffervolumen je kW Kesselleistung haben.
  • Seite 13: Scheitholz-Braunkohlekessel Als Einzelheizkessel Mit Pufferspeicher Und Warmwasserspeicher

    3-Wegeumschaltventil (19). Dabei wird das Heizungswasser (unter 60°C) von dem Thermostat über den Gas- /Ölkessel gesteuert. Steigt die Wassertemperatur über 60°C, wird das Warmwasser über den Pufferwärmespeicher oder den Gas- /Ölkessel geleitet. Bild 14 Bild 15 Scheitholz-Braunkohlekessel UK 15 Sicherheits-Eckventil Scheitholz-Braunkohlekessel UK 15 (10) Sicherheitsdurchgangsabsperrventil mit Wärmeverbraucher (z.B. Flachheizkörper) (10) Sicherheitsdurchgangsabsperrventil mit Wärmeverbraucher (z.B.
  • Seite 14: Verwendung Eines Hygienik- Speichers

    Scheitholz-Braunkohlekessel als Einzelheizkessel mit Hygienik- Speicher Wird der Scheitholz-Braunkohlekessel in Verbindung mit einem Hygienik-Speicher als Einzelkessel verwendet, wird der Speicher zwischen Wärmeverbraucher und Scheitholz- Braunkohlekessel eingebunden. Bild 17 Scheitholz-Braunkohlekessel UK 15 (10) Sicherheitsdurchgangsabsperrventil mit Wärmeverbraucher Feder (z.B. Flachheizkörper) (11) Rückschlagklappe...
  • Seite 15: Scheitholz-Braunkohlekessel Als Zusatzheizkessel Zu Einem Gas- /Ölkessel Mit Hygienik-Pufferspeicher Und Solaranlage

    Türgriff Klappensteller Sekundärluftklappe Katalysator Kesselrost 76-001 Kesselrost 76-002 Kesselrost 76-003 Klappensteller Primärluftklappe Dichtschnur Aschekasten Bild 18 Bild 19 Scheitholz-Braunkohlekessel UK 15 (11) 3-Wege-Motormischer Wärmeverbraucher (12) Vorlaufthermometer (z.B. Flachheizkörper) (13) Rücklaufthermometer Hygienik-Pufferspeicher (14) Geschlossenes Ausdehnungsgefäß (GAG) Plattenwärmetauscher (15) Rückschlagklappe Primärkreispumpe (16) Tauchthermostat Regelung (z.B.
  • Seite 16 Montage- und Betriebsanleitung Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com 01723 Grumbach Fax: 035 204 / 655 40 www.ullmann-haustechnik.com 01723 Grumbach Fax: 035 204 / 655 40...
  • Seite 17: Niedergrumbacher Str. 3A

    Montage- und Betriebsanleitung Stand Oktober 2013 - Technische Änderungen, Druckfehler und Irrtümer vorbehalten Niedergrumbacher Str. 3a Tel: 035 204 / 655 30 info@ullmann-haustechnik.com 01723 Grumbach Fax: 035 204 / 655 40 www.ullmann-haustechnik.com...
