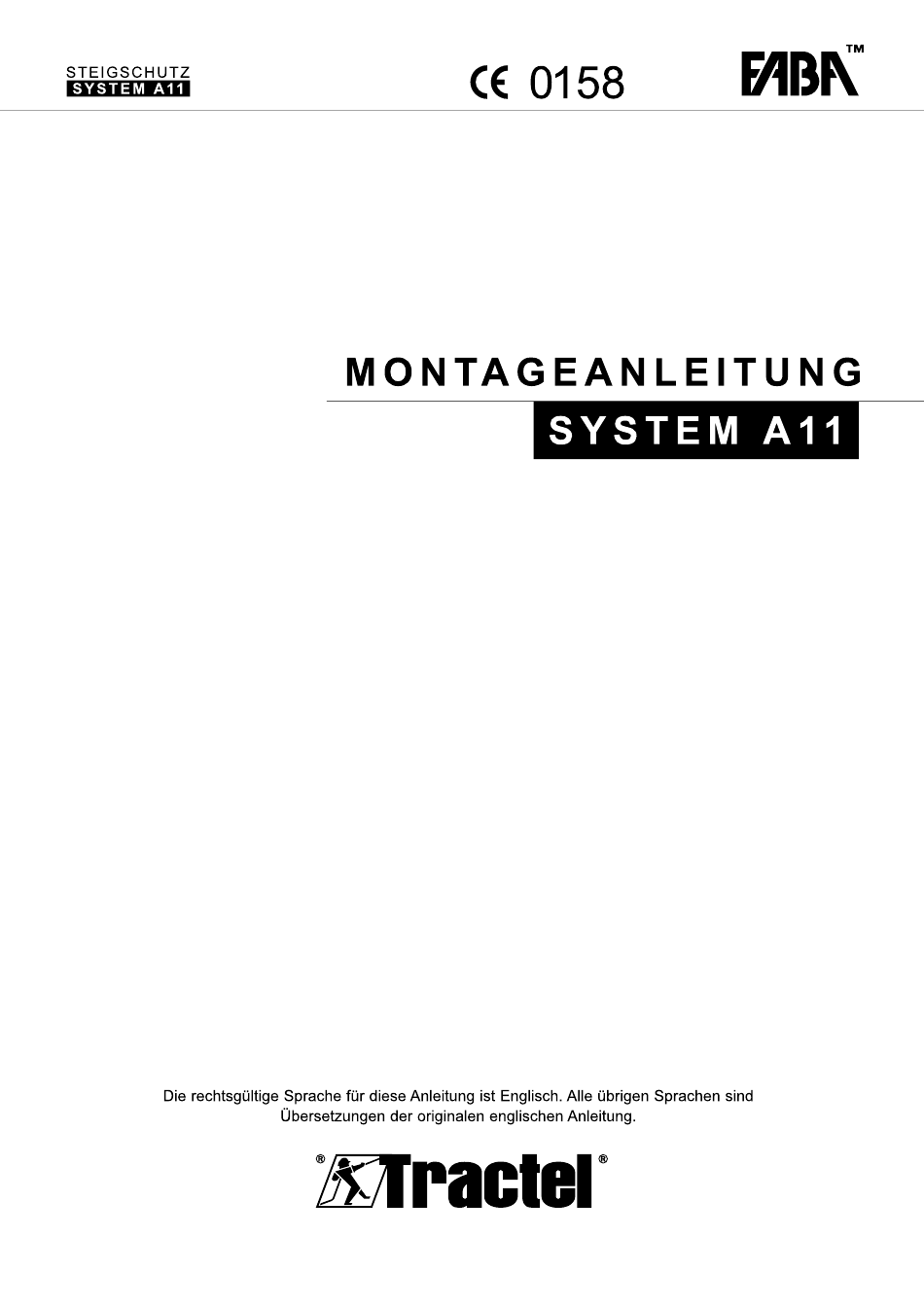

- Seite 1 0158 STEIGSCHUTZ SYSTEM MONTAGEANLEITUNG SYSTEM Die rechtsgültige Sprache für diese Anleitung ist Englisch. Alle übrigen Sprachen sind Übersetzungen der originalen englischen Anleitung...
-
Seite 2: Allgemeines
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Steigschutzleitern / Steigschutzschienen System FABATM All Das Steigschutzsystem ist entsprechend Die Montage an Bauwerken sollte zweckmäßig EN 353-1:2018 ausgeführt. Die FABATM unten nach oben erfolgen. Bei der Anordnung Steigschutzleitern System All entsprechen Befestigungsbohrungen ist darauf zu achten, dass 18799-2 14122-4 die Abstände... -
Seite 3: Aufbau Einer Fabatm Steigschutzeinrichtung
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Allgemeiner Aufbau einer FABATM Steigschutzeinrichtung FABATM Steigschutzleiter FABATM Steigschutzschiene (Z.B. am Steigeisengang bzw. 2-HoImIeiter) Feste Oder Feste Oder lösbare Sperre lösbare Sperre Ein- Ausführung Drehweiche Lauffläche horizontal Stoßverbinder Ruhepodeste alle 10 m bzw. je nach Vorschrift lösbare Sperre Ausklinkung... -
Seite 4: Montage Der Halterungen
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage der Halterungen Befestigungsart Steigschutzleiter mit Doppelsprosse Steigschutzschiene max. Systemabstand 1960 1960 Anschweißbügel Oder Klemmvorrichtung 1960 1960 Verbindung an Stahlkonstruktionen mit M12 1960 1960 in Schachtringen mit Bolzenanker 1680 1960 MI 0/20 1) in Beton mind. Bolzenanker 1960 1960... - Seite 5 STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Bei dem Einsatz von Sonderbauteilen, wie Ein- und Ausführungen Oder Weichen etc., ist der Einsatz von Zusatzhalterungen und deren Mindestabstände gemäß gültiger Systemmontageanleitung zu berücksich- tigen. Die hierzu erforderlichen Halterungen müssen der vorab genannten Beispielrechnung hinzugefügt wer- den.
-
Seite 6: Lage Der Fabatm Steigschutz
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Lage der FABATM Steigschutz- schiene bzw. -leiter Die FABATM Steigschutzschiene ist symmetrisch. Bei der Montage ist keine Verwechslung oben/unten möglich. Siehe Bild 1 Bild Einsetzen FABATM- Steigschutzschiene bzw. Leiter in den Befestigungsklammern Die Halterung mit vormontierter Befestigungsklammer am Untergrund befestigen. -
Seite 7: Montage Der Festen Sperre
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage der Festen Sperre Das U-Eisen in das Schienenprofil einführen. Die Seite mit Lochungen auf Höhe der vorhandenen Bohrungen im Schienenprofil bringen. Befestigungsschraube jeweils einer Unterlegscheibe von jeder Seite des Profils einsetzen danach Schraube fest anzie- hen (max 20 Nm). -
Seite 8: Befestigung Mit Dübeln
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage der Halterungen am Bauwerk Die Halterungen werden zunächst am Bauwerk anmontiert. Die FABATM- Steigschutzleitern bzw. schienen werden gemäß Bild 3 und 4 montiert. Befestigung mit Dübeln • Der Befestigungspunkt am Bauwerk liegt über der Schienenbefestigung mit der Befestigungsklammer. -
Seite 9: Befestigung Mittig An Sprossen Oder Steigeisen
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Befestigung mittig an Sprossen Oder Steigeisen • Halterungen in der Mitte der Sprossen bzw Steigeisen montieren • Montage der Schiene siehe Bild 2 und 3. Sprosse Beispiel siehe Bild 10 Bild Befestigung seitlich an vor- handenen Steiggängen Sprosse Halterungen... -
Seite 10: Montage Der Ruhepodeste
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage der Ruhepodeste Ruhepodest - klappbar Das Ruhepodest Wird am Schienenprofilrücken befe- stigt, siehe hierzu auch Montage der Befestigungs- klammer, siehe Bild 3 Montage an Steigschutzleiter Die Trittflächen liegen auf den Doppelsprossen Leiter auf. Das Podest ist in der Höhe so zu justieren, dass die ausgeklappten Trittflächen waagerecht Sind. -
Seite 11: Montage Der Ein- Und Ausführung
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage der Ein- und Ausführung Die Ein- und Ausführung ist vormontiert geliefert. Sie Wird als Leiter- bzw. Schienenstück in den Steiggang eingebaut. Zur Montage der Stoßverbinder siehe Bild 6 Max. Abstand der Halterungen im Bereich der Ein- und Ausführung beachten. -
Seite 12: Montage Des Geraden Überstiegs
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Montage des geraden Überstiegs Der Uberstieg Wird gemäß Bild am Bauwerk montiert. Es sind die Vorschriften Dübelhersteller beach- ten. Der Überstieg Wirdmit 2 Halterungen montiert. Die oberste Sprosse darf nicht höher als die Standfläche liegen (siehe DIN 18799-2 und DIN EN ISO 14122-4). Die obere Halterung Wird max. -
Seite 13: Kupplung Für Transportable Einstieghilfe
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Kupplung für transportable transportable Einstieghilfe Einstieghilfe Für Schächte mit FABATM- Steigschutz Einbaumaße siehe Skizze. Die Kupplung am oberen Schienenende aufsetzen. Hammerkopfschraube einsetzen und Skt.-Mutter außen aufschrauben Verschraubung der Klemmbacken festziehen (siehe auch Bild 2). Siehe Bild Kupplung Hinweis: Bei der Montage der Kupplung muss bei... -
Seite 14: Steigschutzschiene Mit Einhängehaken
STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Steigschutzschiene Einhängehaken für Sicherung gegen unbefugtes Steigen Die Steigschutzschiene mit Einhängehaken darf nur als unterste eingesetzt werden Die unterste Halterung am Bauwerk sol' soweit unten wie möglich montiert werden. Falls erforderlich muss die untere Halterung für die Einhängeleiter in der Höhe justiert werden Siehe... - Seite 15 STEIGSCHUTZ SYSTEM 0158 MONTAGEANLEITUNG Kontrollen und Prüfungen nach der Installation 1. Prüfen, dass alle Schienenenden und Ein- / Ausführstellen mit einer passenden Sperre gesichert Sind. 2. Sicherstellen, daß die Anzahl der Halterungen sowie deren Abstände zueinander den Vorgaben auf den Seiten 4 und 5 entsprechen.
