9BFernanzeiger

10 Fernanzeiger

10.1 Überblick
An die TTY–Schnittstelle der SIWAREX U können digitale Fernanzeigen der Fa.
Siebert angeschlossen werden.
Standardmäßig ist der 6-stelliger Anzeiger Typ „S102-W6/14/0R-000/0B-TM" für
Siwarex U/M/A/CS mit TTY vorgesehen.
Für den Anschluss ist in der SIWAREX U ein entsprechendes Protokoll realisiert.

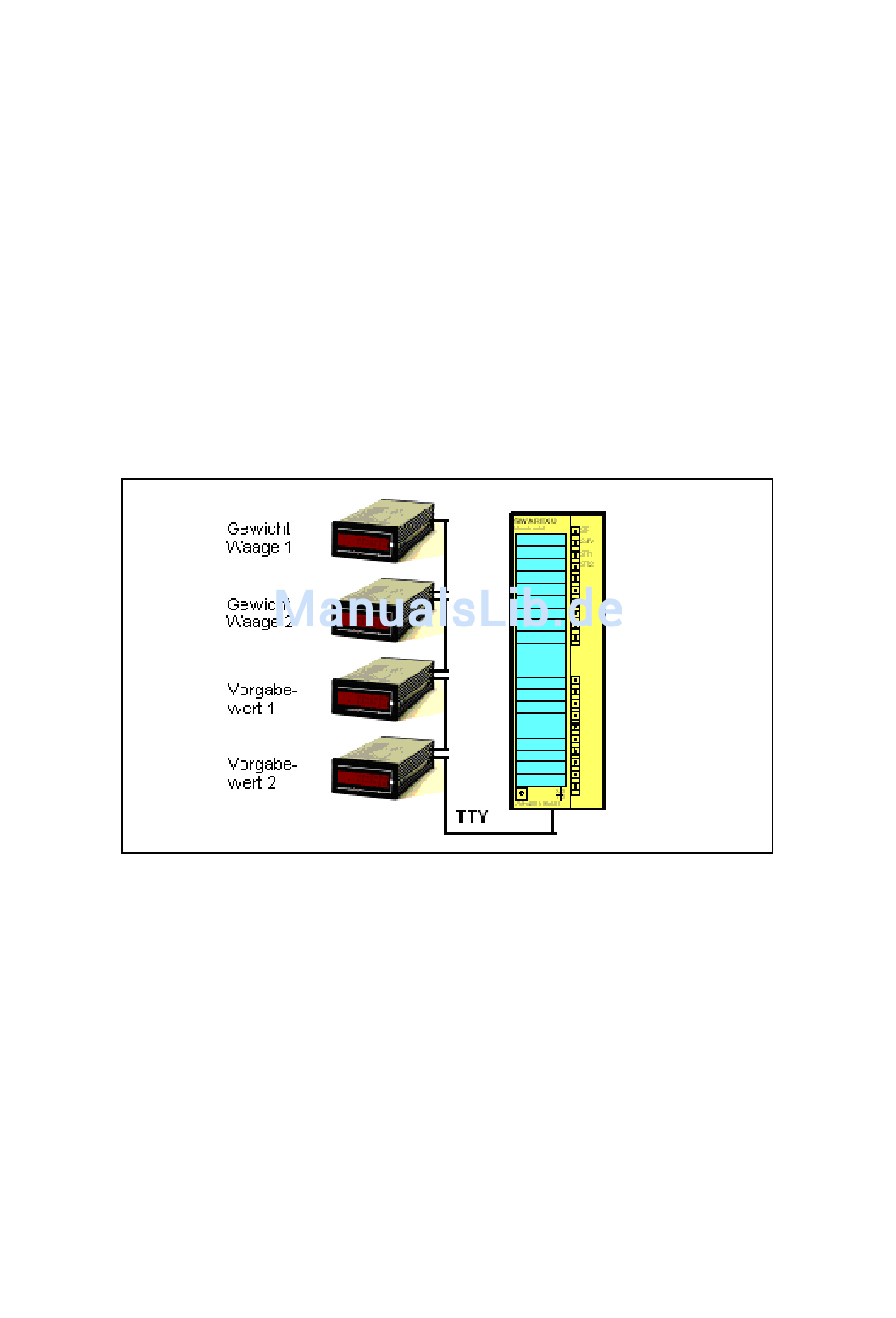

Bild 10-1 Anschluss von bis zu 4 Fernanzeiger
Folgende Werte können dargestellt werden:
•
Bruttogewichtswert Wägekanal 1
•
Bruttogewichtswert Wägekanal 2 (nur bei zweikanaliger SIWAREX U)
•
Vorgabewert 1 (frei über SIMATIC belegbar)
•
Vorgabewert 2 (frei über SIMATIC belegbar)
Welcher der Werte dargestellt wird, wird über eine entsprechende Adresse an dem
Fernanzeiger festgelegt.
SIWAREX U 10-67
