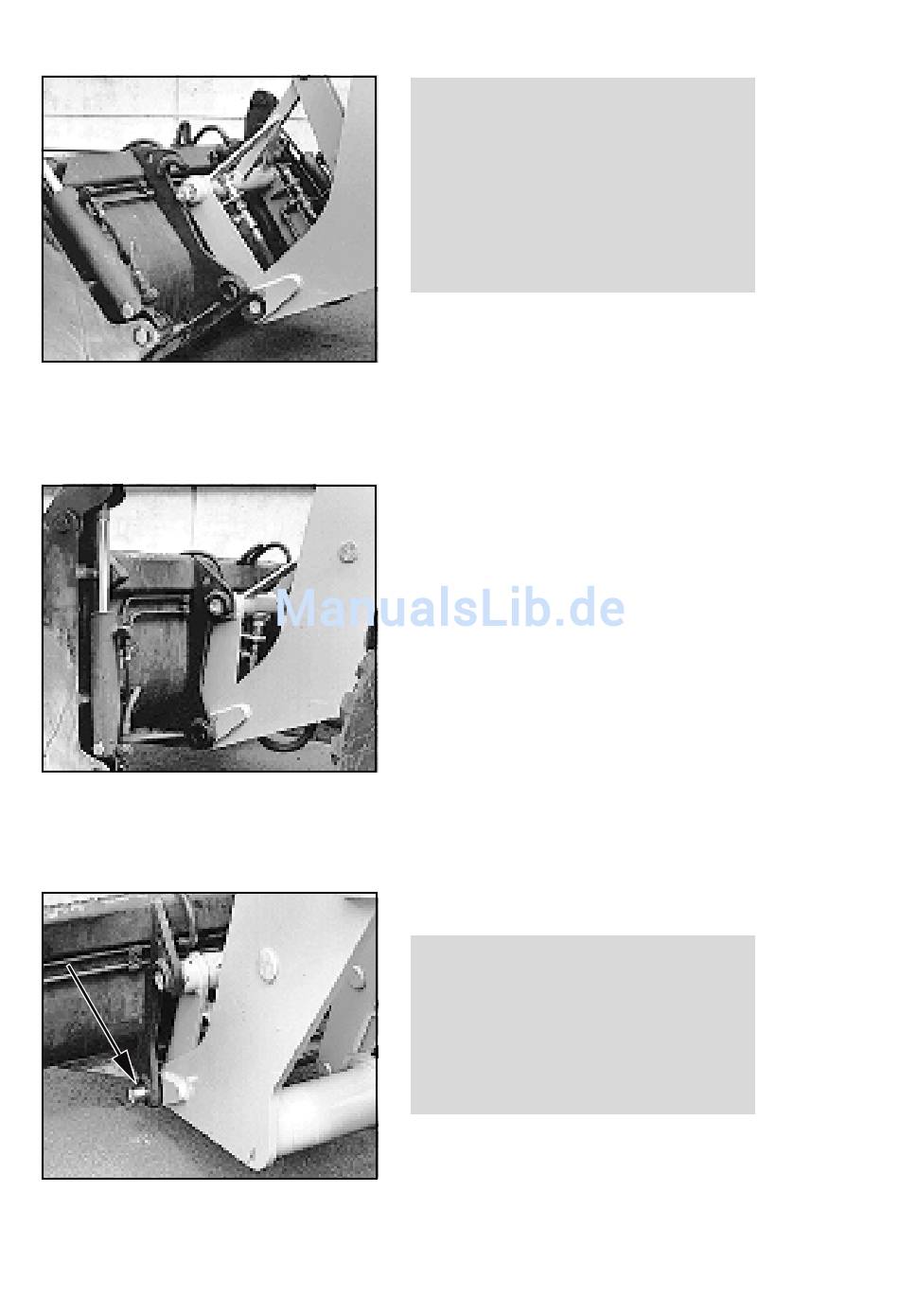

Bild 6-6
Bild 6-7
Bild 6-8
6-3
GEFAHR
- Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Lasthakenauf-
hängung befinden und seitlich
deutlich erkennbar herausragen.
- Sicherungsklappe am Kranhaken
auf Funktionsfähigkeit überprüfen.
6.2 An- und Abbau von
Anbaugeräten mit hydrauli-
schem Anschluß

6.2.1 Mehrzweckschaufel

Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heran-
fahren (6-6).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnellwech-
selvorrichtung Schaufel anheben bis
Schnellwechselvorrichtung anliegt
(6-7).
(4) Mit Handhebel für Zusatzhy-
draulik (4-9/5) Schaufel verriegeln
(6-8).
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-8/Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydrauliklei-
tungen durch Hin- und Herbe-
wegungen des Handhebels für
Zusatzhydraulik (4-9/5) beseitigen.
S05D/S06D
