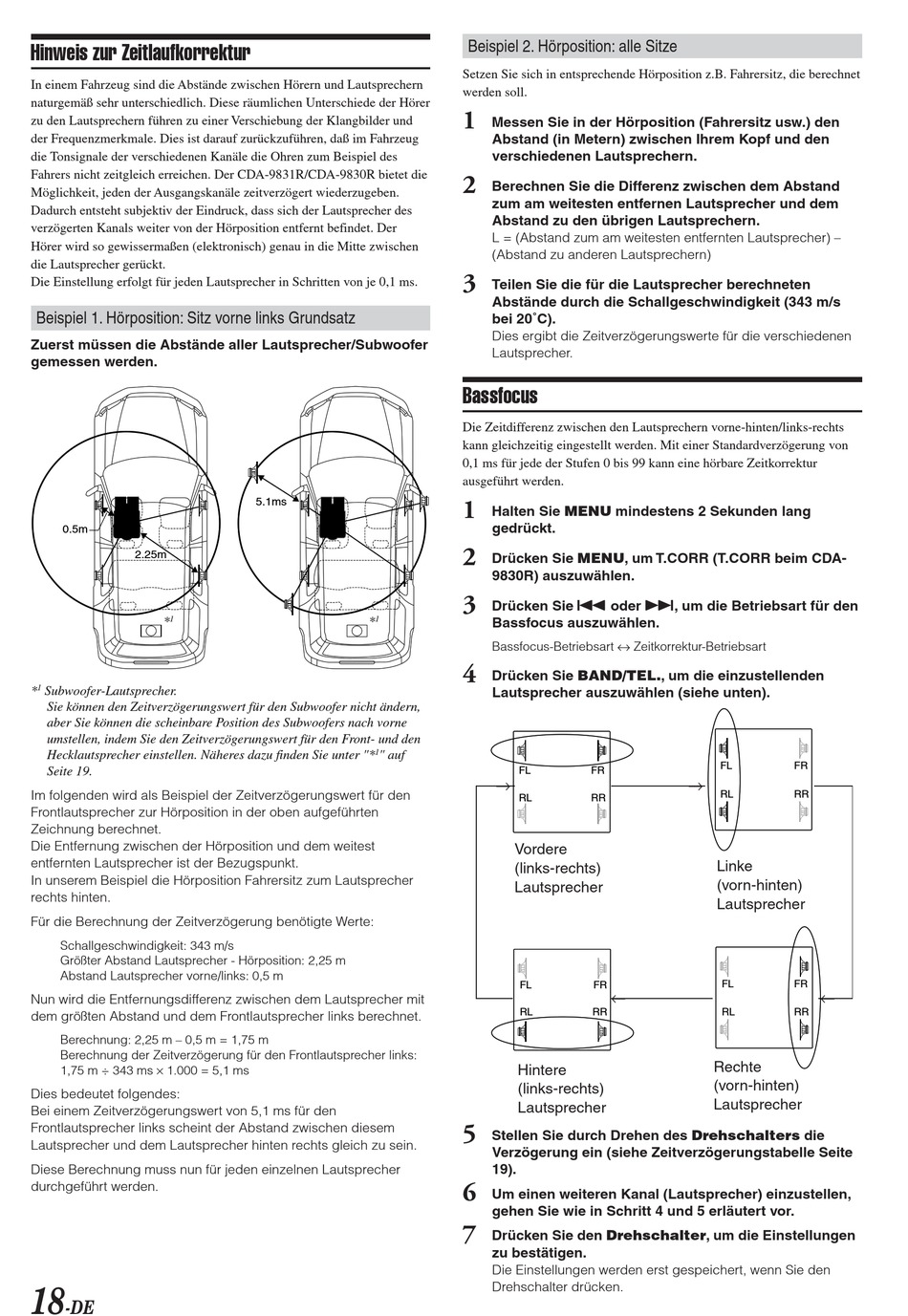

Hinweis zur Zeitlaufkorrektur
In einem Fahrzeug sind die Abstände zwischen Hörern und Lautsprechern
naturgemäß sehr unterschiedlich. Diese räumlichen Unterschiede der Hörer
zu den Lautsprechern führen zu einer Verschiebung der Klangbilder und
der Frequenzmerkmale. Dies ist darauf zurückzuführen, daß im Fahrzeug
die Tonsignale der verschiedenen Kanäle die Ohren zum Beispiel des
Fahrers nicht zeitgleich erreichen. Der CDA-9831R/CDA-9830R bietet die
Möglichkeit, jeden der Ausgangskanäle zeitverzögert wiederzugeben.
Dadurch entsteht subjektiv der Eindruck, dass sich der Lautsprecher des
verzögerten Kanals weiter von der Hörposition entfernt befindet. Der
Hörer wird so gewissermaßen (elektronisch) genau in die Mitte zwischen
die Lautsprecher gerückt.
Die Einstellung erfolgt für jeden Lautsprecher in Schritten von je 0,1 ms.
Beispiel 1. Hörposition: Sitz vorne links Grundsatz
Zuerst müssen die Abstände aller Lautsprecher/Subwoofer
gemessen werden.
0.5m
2.25m
1
*
1
*
Subwoofer-Lautsprecher.
Sie können den Zeitverzögerungswert für den Subwoofer nicht ändern,
aber Sie können die scheinbare Position des Subwoofers nach vorne
umstellen, indem Sie den Zeitverzögerungswert für den Front- und den
Hecklautsprecher einstellen. Näheres dazu finden Sie unter "*
Seite 19.
Im folgenden wird als Beispiel der Zeitverzögerungswert für den
Frontlautsprecher zur Hörposition in der oben aufgeführten
Zeichnung berechnet.
Die Entfernung zwischen der Hörposition und dem weitest
entfernten Lautsprecher ist der Bezugspunkt.
In unserem Beispiel die Hörposition Fahrersitz zum Lautsprecher
rechts hinten.
Für die Berechnung der Zeitverzögerung benötigte Werte:
Schallgeschwindigkeit: 343 m/s
Größter Abstand Lautsprecher - Hörposition: 2,25 m
Abstand Lautsprecher vorne/links: 0,5 m
Nun wird die Entfernungsdifferenz zwischen dem Lautsprecher mit
dem größten Abstand und dem Frontlautsprecher links berechnet.
Berechnung: 2,25 m – 0,5 m = 1,75 m
Berechnung der Zeitverzögerung für den Frontlautsprecher links:
1,75 m ÷ 343 ms × 1.000 = 5,1 ms
Dies bedeutet folgendes:
Bei einem Zeitverzögerungswert von 5,1 ms für den
Frontlautsprecher links scheint der Abstand zwischen diesem
Lautsprecher und dem Lautsprecher hinten rechts gleich zu sein.
Diese Berechnung muss nun für jeden einzelnen Lautsprecher
durchgeführt werden.
18
-DE
5.1ms
1
*
1
" auf
Beispiel 2. Hörposition: alle Sitze
Setzen Sie sich in entsprechende Hörposition z.B. Fahrersitz, die berechnet
werden soll.
1
Messen Sie in der Hörposition (Fahrersitz usw.) den
Abstand (in Metern) zwischen Ihrem Kopf und den
verschiedenen Lautsprechern.
2
Berechnen Sie die Differenz zwischen dem Abstand
zum am weitesten entfernen Lautsprecher und dem
Abstand zu den übrigen Lautsprechern.
L = (Abstand zum am weitesten entfernten Lautsprecher) –
(Abstand zu anderen Lautsprechern)
3
Teilen Sie die für die Lautsprecher berechneten
Abstände durch die Schallgeschwindigkeit (343 m/s
bei 20˚C).
Dies ergibt die Zeitverzögerungswerte für die verschiedenen
Lautsprecher.
Bassfocus
Die Zeitdifferenz zwischen den Lautsprechern vorne-hinten/links-rechts
kann gleichzeitig eingestellt werden. Mit einer Standardverzögerung von
0,1 ms für jede der Stufen 0 bis 99 kann eine hörbare Zeitkorrektur
ausgeführt werden.
1
Halten Sie MENU mindestens 2 Sekunden lang
gedrückt.
2
Drücken Sie MENU, um T.CORR (T.CORR beim CDA-
9830R) auszuwählen.
3
Drücken Sie g oder f, um die Betriebsart für den
Bassfocus auszuwählen.
Bassfocus-Betriebsart ↔ Zeitkorrektur-Betriebsart
4
Drücken Sie BAND/TEL., um die einzustellenden
Lautsprecher auszuwählen (siehe unten).
FL
FR
→
RL
RR
Vordere
(links-rechts)
Lautsprecher
FL
FR
←
RL
RR
Hintere
(links-rechts)
Lautsprecher
5
Stellen Sie durch Drehen des Drehschalters die
Verzögerung ein (siehe Zeitverzögerungstabelle Seite
19).
6
Um einen weiteren Kanal (Lautsprecher) einzustellen,
gehen Sie wie in Schritt 4 und 5 erläutert vor.
7
Drücken Sie den Drehschalter, um die Einstellungen
zu bestätigen.
Die Einstellungen werden erst gespeichert, wenn Sie den
Drehschalter drücken.
FL
FR
→
RL
RR
Linke
(vorn-hinten)
Lautsprecher
FL
FR
←
RL
RR
Rechte
(vorn-hinten)
Lautsprecher
