ÜBERBLICK

Übermäßige Schalldruckpegel von Ohr- und Kopfhörern können zu Gehörschäden führen.

Dieses Gerät darf nur an Thunderbolt™-Anschlüsse angeschlossen werden.

Einleitung

Vielen Dank für den Kauf dieses Clarett 8PreX, eines Mitglieds der Focusrite-Familie professioneller Thunderbolt™-Audio-Interfaces, die neu entwickelte, hochwertige Clarett-Analog-Vorverstärker mit der einzigartigen AIR-Funktion umfassen. In Verbindung mit der Focusrite Control-Anwendung verfügen Sie nun über eine äußerst vielseitige und professionelle Lösung für das Routing hochwertiger Audiosignale zu und von Ihrem Computer-Aufnahmesystem mit extrem niedriger Latenz.

Sie können das Clarett 8PreX auch als "Stand-alone" (Eigenständige)-Schnittstelle für jede andere Art von Aufnahmegerät verwenden, nachdem Sie es mit der Focusrite Control-Software konfiguriert haben.

Dieses Benutzerhandbuch bietet eine detaillierte Erklärung der Hardware, um Ihnen ein umfassendes Verständnis der Betriebsfunktionen des Produkts zu vermitteln. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das Handbuch durchzulesen, egal ob Sie neu in der Computeraufnahme sind oder ein erfahrener Benutzer, damit Sie sich aller Möglichkeiten bewusst sind, die das Clarett 8PreX bietet.

Zusätzlich zu diesem Benutzerhandbuch benötigen Sie das Focusrite Control Software-Handbuch, das unter focusrite.com/downloads heruntergeladen werden kann.
Dieses enthält alle Details zu Focusrite Control, der speziell für die Focusrite Clarett-Schnittstellenreihe entwickelten Softwareanwendung.

Sollte eines der Benutzerhandbücher nicht die benötigten Informationen enthalten, besuchen Sie bitte support.focusrite.com, wo Sie Artikel und Tutorials finden, die über den Umfang dieses Benutzerhandbuchs hinausgehen.

Systemanforderungen

Bitte besuchen Sie den folgenden Link für aktuelle Informationen zur Computer- und Betriebssystemkompatibilität aller Clarett-Produkte: support.focusrite.com

Funktionen

Die Clarett 8PreX Hardwareschnittstelle ermöglicht Ihnen den Anschluss von Mikrofonen, Musikinstrumenten, Audio-Line-Pegel-Signalen und digitalen Audiosignalen an einen Computer über dessen Thunderbolt™-Anschluss. Die Signale an den physikalischen Eingängen können an Ihre Audio-Aufnahmesoftware/Digital Audio Workstation (in diesem Benutzerhandbuch als "DAW" bezeichnet) geleitet werden; ebenso können die Ausgänge der DAW so konfiguriert werden, dass sie an den physikalischen Ausgängen des Geräts erscheinen.

Audioquellen – Mikrofone, Instrumente usw. – können in Ihre DAW aufgenommen und dann über Verstärker, Aktivmonitore, Kopfhörer, ein Mischpult oder andere Geräte, die Sie verwenden möchten, wiedergegeben werden. Obwohl alle Ein- und Ausgänge des Clarett 8PreX standardmäßig direkt zu und von Ihrer DAW für Aufnahme und Wiedergabe geroutet werden, können Sie das Routing innerhalb der Focusrite Control-Anwendung an Ihre Bedürfnisse anpassen. Weitere Informationen zum Routing finden Sie im Focusrite Control Benutzerhandbuch.

Das Clarett 8PreX bietet gleichzeitig 26 Eingänge und 28 Ausgänge. Neben einer hochwertigen Schnittstelle für analoge Signale verarbeitet das Clarett 8PreX auch mehrkanaliges digitales Audio im ADAT-Optikformat – sechzehn Kanäle bei 44,1/48 kHz Abtastrate, acht bei 88,2/96 kHz oder vier bei 176,4/192 kHz. S/PDIF I/O ist ebenfalls enthalten.

Das Clarett 8PreX kann einfach mit anderen digitalen Audiogeräten in Ihrem Studio synchronisiert werden, entweder als Follower eines externen Word Clock-Signals oder indem es selbst als Master-Clock-Quelle fungiert. Es verfügt außerdem über Standard-DIN-Anschlüsse zum Senden und Empfangen von MIDI-Daten.

Ein wichtiges Merkmal aller Modelle der Clarett-Reihe ist das neue Design des analogen Vorverstärkers. Zusätzlich zu ihrem klassenführenden Dynamikbereich und der Fähigkeit, jegliche benötigte Verstärkung zu liefern, beinhaltet die Schaltung nun eine aufregende neue AIR-Funktion. Individuell auf jedem Kanal wählbar, modifiziert AIR subtil den Frequenzgang der Vorverstärker, um die Impedanz- und Resonanzeigenschaften der klassischen, transformatorbasierten Focusrite ISA Mikrofonvorverstärker zu modellieren. Bei Aufnahmen mit hochwertigen Mikrofonen werden Sie eine verbesserte Klarheit und Definition im wichtigen Mittelfrequenzbereich bemerken, genau dort, wo sie für Gesang und viele akustische Instrumente am meisten benötigt wird.

Die begleitende Software, Focusrite Control, ist so konzipiert, dass sie ein Minimum an Interaktion erfordert und es Ihnen ermöglicht, das Clarett 8PreX mit Signalroutings zu konfigurieren, die für die gängigsten Aufnahmeaufgaben geeignet sind. Für komplexere Situationen bietet sie umfangreiche Routing- und Monitoring-Funktionen sowie die Möglichkeit, globale Hardware-Einstellungen wie Abtastrate und Synchronisation zu steuern.

Alle Eingänge des Clarett 8PreX werden direkt an Ihre DAW-Software zur Aufnahme geleitet, aber Focusrite Control ermöglicht es Ihnen auch, diese Signale intern innerhalb des Geräts an die Ausgänge zu leiten, sodass Sie die Audiosignale mit extrem niedriger Latenz überwachen können – bevor sie Ihre DAW erreichen.

Lieferumfang

Zusammen mit Ihrem Clarett 8PreX sollten Sie Folgendes erhalten haben:

• Netzkabel mit IEC-Anschluss
• Starthandbuch, mit Codes für den Zugriff auf die folgenden Online-Ressourcen:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Optionale gebündelte Software.

ERSTE SCHRITTE

Bitte stellen Sie sicher, dass Sie Focusrite Control installieren, bevor Sie die Schnittstelle an Ihren Computer anschließen.

Software-Installation

Die gesamte für das Clarett 8PreX erforderliche Software, einschließlich mehrerer leistungsstarker und nützlicher Extras, steht auf der Focusrite-Website (focusrite.com/downloads) zum Download bereit. Die Ihrem Clarett 8PreX beiliegenden wichtigen Informationen enthalten Validierungscodes, falls Sie Ihr Clarett registrieren und auf die optional gebündelte Software zugreifen möchten.

1. Gehen Sie mit Ihrem üblichen Browser zu www.focusrite.com/register/
2. Befolgen Sie die Anweisungen auf dem Bildschirm und geben Sie den "Bundle Code" (Paket-Code) in das entsprechende Feld ein, wenn Sie dazu aufgefordert werden. Ihren Bundle Code finden Sie auf der Rückseite des Starthandbuchs, das dem Gerät beiliegt.
3. Geben Sie die Seriennummer des Geräts ein, die sich ebenfalls auf der Rückseite des Starthandbuchs befindet.
4. Sie können dann auf die Seite "My Products" (Meine Produkte) zugreifen, auf der die Softwareprodukte, zu denen Sie durch Ihre Registrierung berechtigt sind, zum Download bereitstehen, gegebenenfalls inklusive Aktivierungscodes.
5. Laden Sie Focusrite Control herunter und installieren Sie es. Es enthält die notwendigen Treiber für diese Schnittstelle. Befolgen Sie alle Anweisungen auf dem Bildschirm.
6. Nach Abschluss der Installation werden Sie aufgefordert, Ihren Computer neu zu starten.
7. Nach dem Neustart verbinden Sie das Clarett 8PreX mit einem Thunderbolt-Kabel mit Ihrem Computer.
8. Wenn Sie Schwierigkeiten beim Start haben, sehen Sie sich bitte unser Video-Tutorial hier an - focusrite.com/get-started

Hardware-Funktionen

Vorderseite

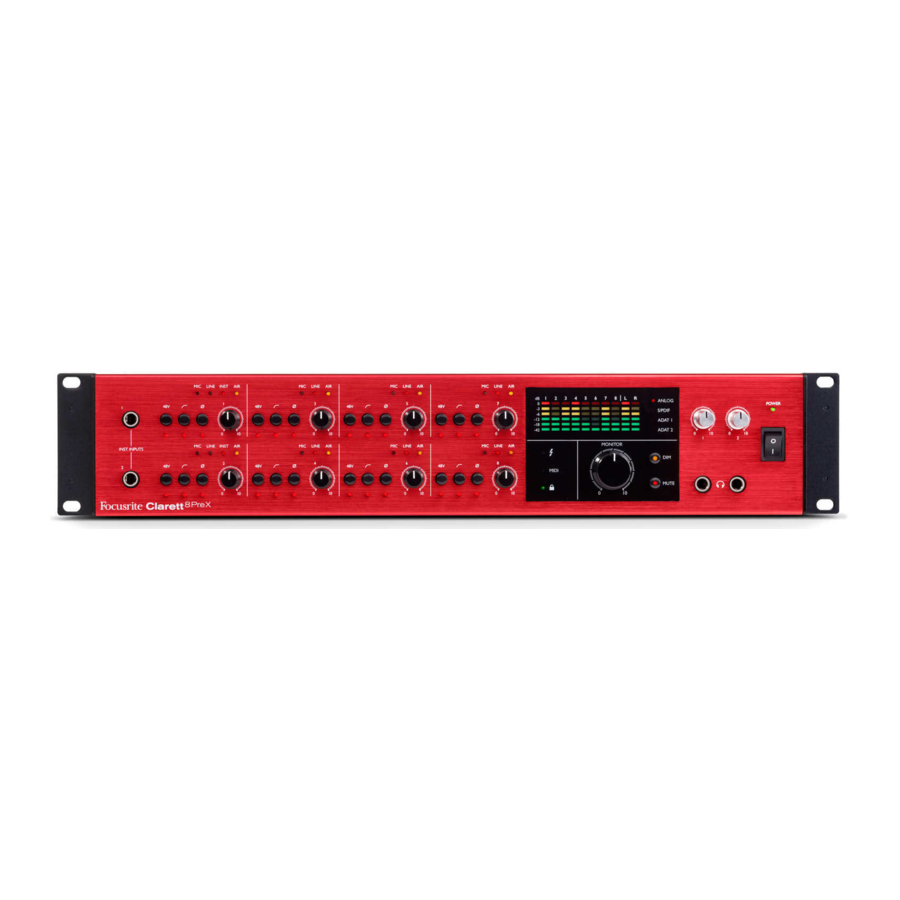

Die Vorderseite umfasst alle Eingangsverstärkungs- und Monitoring-Regler sowie zwei Eingangsbuchsen für Instrumentenklinken und zwei Kopfhörerbuchsen.

1. INST INPUTS (Instrumenteneingänge) – 2 hochohmige Eingänge an ¼"-TS-Klinkenbuchsen für die Kanäle 1 und 2: Hier schließen Sie ein Musikinstrument (z. B. Gitarre) an.
2. MIC, LINE & INST – zwei Sätze von drei roten LEDs, die den aktuell für die Kanäle 1 und 2 ausgewählten Eingang anzeigen. Die Auswahl von Mic/Line/Inst erfolgt über Focusrite Control.
3. MIC & LINE – sechs Paare roter LEDs, die den aktuell für die Kanäle 3 bis 8 ausgewählten Eingang anzeigen. Die Auswahl von Mic/Line erfolgt über Focusrite Control.
4. Eingangsverstärkungsregler 1 bis 8 – acht Drehregler: passen Sie die Eingangsverstärkung für die Signale in den Kanälen 1 bis 8 entsprechend an.
5. 48V – ein Schalter pro Kanal: aktiviert die 48-V-Phantomspeisung am entsprechenden XLR-Mikrofoneingang auf der Rückseite. Jeder Schalter hat eine zugehörige rote LED, die anzeigt, dass die Phantomspeisung ausgewählt ist.
6. Hochpassfilter – ein Schalter pro Kanal: zum Entfernen unerwünschter tiefer Frequenzen. Der Filter liegt bei -3 dB bei 80 Hz mit einer Steigung von 12 dB/Oktave. Jeder Schalter hat eine zugehörige rote LED, die anzeigt, dass der Filter aktiv ist.
7. Phasenumkehr – ein Schalter pro Kanal. Jeder Schalter hat eine zugehörige rote LED, die anzeigt, dass die Polarität invertiert ist.
8. AIR – acht gelbe LEDs – eine pro Kanal; leuchten auf, wenn die AIR-Funktion über Focusrite Control ausgewählt wird. AIR modifiziert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA Mikrofonvorverstärker zu modellieren.
9. Eingangssignalpegelanzeigen: acht LED-Bargraphen, einer pro Kanal. Segmente zeigen -42, -18 & -12 dBFS (gr**SIGNuuml;n), -6 & -3 dBFS (gelb) und 0 dBFS (rot) an. Die Eingangssignale werden nach den Eingangsverstärkungsreglern gemessen, sodass Sie die an die DAW gesendeten Pegel sehen können.
10. Ausgangssignalpegelanzeigen: zwei LED-Bargraphen, die den Signalpegel an den Ausgängen 1 und 2 anzeigen. Anzeigen wie bei den Eingangsmetern. Die Ausgangssignale werden vor dem Monitorpegelregler gemessen, sodass die von Ihnen eingestellte Lautstärke unabhängig von den Meteranzeigen ist.
11. ANALOG, S/PDIF, ADAT 1 & ADAT 2 – LEDs für die Eingangsanzeige-Quelle. Zeigt die aktuelle Signalquelle für die Eingangsanzeigen an. Die Auswahl der Meterquelle erfolgt über Focusrite Control.
12. (Thunderbolt aktiv) – eine grüne LED, die aufleuchtet, wenn das Gerät eine Verbindung zu dem Computer hergestellt hat, mit dem es verbunden ist.
13. MIDI – eine grüne LED, die aufleuchtet, wenn MIDI-Daten am MIDI IN-Anschluss auf der Rückseite empfangen werden.
14. – eine grüne LED, die die Taktsynchronisation bestätigt, entweder mit dem internen Takt des Clarett 8PreX oder mit einem externen Digitaleingang.
15. MONITOR – Hauptmonitor-Ausgangspegelregler – dieser Regler steuert normalerweise den Pegel an den Hauptmonitorausgängen auf der Rückseite, kann aber in Focusrite Control so konfiguriert werden, dass er den Pegel jedes der zehn Analogausgänge des Geräts einstellt.
16. DIM (Dimmen) und MUTE (Stummschalten) – zwei Schalter zur Steuerung der Monitorausgänge des Clarett 8PreXSIGN** DIM reduziert die Ausgangspegel um 18 dB, während MUTE die Ausgänge ausschaltet. Standardmäßig beeinflussen diese Schalter die Hauptmonitorausgänge 1 und 2, sie beeinflussen aber auch alle Analogausgänge, die über Focusrite Control für die Monitorsteuerung an der Vorderseite ausgewählt wurden. Die Schalter sind intern beleuchtet (DIM: gelb, MUTE: rot), um anzuzeigen, dass die Funktion ausgewählt ist.
17. Kopfhörer 1 und 2 – schließen Sie ein oder zwei Stereokopfhörerpaare an die beiden ¼"-TRS-Klinkenbuchsen unter den Reglern an. Die Kopfhörerausgänge führen immer die Signale, die in Focusrite Control aktuell auf die Analogausgänge 7/8 und 9/10 geroutet sind.
18. POWER (Strom) – AC-Netzschalter und LED.
19. Rackohren zur Montage des Clarett 8PreX in einem Standard-19-Zoll-Geräterack.

Rückseite

Die restlichen Ein- und Ausgänge des Clarett 8PreX befinden sich auf der Rückseite.

1. MIC INPUTS 1 bis 8 (Mikrofoneingänge 1 bis 8) – acht symmetrische Mikrofoneingänge an 3-poligen XLR-Eingangsbuchsen – schließen Sie Mikrofone über standardmäßige XLR-Mikrofonkabel an.
2. LINE INPUTS 1 bis 8 (Line-Eingänge 1 bis 8) – acht symmetrische Line-Eingänge an ¼"-Klinkenbuchsen. Schließen Sie hier Line-Pegel-Signale an; entweder ¼"-TRS- (symmetrische) oder TS- (unsymmetrische) Klinkenstecker können für Line-Pegel-Signale verwendet werden.
3. LINE OUTPUTS 3 bis 10 (Line-Ausgänge 3 bis 10) – acht symmetrische analoge Line-Ausgänge an ¼"-Klinkenbuchsen; verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für unsymmetrische. Die an diese Ausgänge gerouteten Signale werden in Focusrite Control definiert und können typischerweise zum Ansteuern alternativer Lautsprecher (d.h. Midfield, Nearfield usw.), der zusätzlichen Lautsprecher in einem Mehrkanal-Monitoringsystem oder zum Senden von Audio an externe Effektprozessoren verwendet werden.
4. MONITOR 1 und 2 – zwei symmetrische analoge Line-Ausgänge an ¼"-Klinkenbuchsen; verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für unsymmetrische. Dies sind auch die Line-Ausgänge 1 und 2 des Systems und werden im Allgemeinen zum Ansteuern der Haupt-L- und R-Lautsprecher Ihres Monitoringsystems verwendet. Das Routing von Signalen zu Ausgängen kann jedoch in Focusrite Control angepasst werden.
5. OPTICAL IN (Optischer Eingang) und OUT (Optischer Ausgang) – vier TOSLINK-Anschlüsse (zwei Eingänge und zwei Ausgänge), die jeweils acht Kanäle (1 bis 8 und 9 bis 16) digitales Audio im ADAT-Format bei einer Abtastrate von 44,1/48 kHz, vier Kanäle bei 88,2/96 kHz oder zwei Kanäle bei 176,4/192 kHz übertragen. Dies sind zusätzliche Eingänge bzw. Ausgänge zum/vom Clarett 8PreX. Der OPTICAL IN 1-8-Anschluss kann alternativ so konfiguriert werden, dass er ein zweikanaliges S/PDIF-Signal mit einer Abtastrate von bis zu 96 kHz von einer externen Quelle mit einem optischen S/PDIF-Ausgang empfängt; ebenso kann der OPTICAL OUT 1-8-Anschluss so eingestellt werden, dass er das an S/PDIF OUT geroutete Signal im optischen Format überträgt. Diese Optionen werden in Focusrite Control ausgewählt.
6. WORD CLOCK OUT (Word-Clock-Ausgang) – ein BNC-Anschluss, der den Word Clock des Clarett 8PreX führt; dieser kann verwendet werden, um andere digitale Audiogeräte, die Teil des Aufnahmesystems sind, zu synchronisieren. Die vom Clarett 8PreX verwendete Quelle der Sample-Clock-Synchronisation wird in Focusrite Control ausgewählt.
7. WORD CLOCK IN (Word-Clock-Eingang) – ein BNC-Anschluss zum Anschluss eines externen Word-Clock-Signals. Verwenden Sie diesen Eingang, wenn Sie einen Master-Referenztakt haben, der die Synchronisation aller digitalen Audiogeräte in Ihrem Studio bereitstellt.
8. – Thunderbolt™-Anschluss; verbinden Sie das Clarett 8PreX mit einem geeigneten Thunderbolt™-Kabel mit Ihrem Computer.
9. MIDI IN (MIDI-Eingang) und MIDI OUT (MIDI-Ausgang) – standardmäßige 5-Pin-DIN-Buchsen zum Anschluss externer MIDI-Geräte, die es ermöglichen, MIDI-Daten von/zu Ihrem Computer zu empfangen und an zusätzliche MIDI-Geräte zu verteilen.
10. SPDIF IN (S/PDIF-Eingang) und OUT (S/PDIF-Ausgang) – zwei Phono- (RCA) Buchsen, die zweikanalige digitale Audiosignale im S/PDIF-Format in das oder aus dem Clarett 8PreX übertragen. Wie alle anderen Ein- und Ausgänge kann das Routing von S/PDIF-Signalen in Focusrite Control angepasst werden. Die S/PDIF-Eingänge funktionieren bis zu einer Abtastrate von 96 kHz.
11. AC-Netz – standardmäßige IEC-Buchse. Das Clarett 8PreX ist mit einem "Universal" (Universal)-Netzteil ausgestattet und funktioniert mit jeder AC-Netzspannung von 100 bis 240 V bei 50 oder 60 Hz.

Anschluss Ihres Clarett 8PreX

Bevor Sie das Clarett 8PreX an Ihren Computer anschließen, schließen Sie bitte die Software-Installation gemäß den Anweisungen ab.
Dies stellt sicher, dass die Hardware die richtigen Treiber verwendet und unerwartetes Verhalten verhindert wird.

Das Clarett 8PreX sollte mit dem mitgelieferten AC-Netzkabel an das Stromnetz angeschlossen werden. Stecken Sie den IEC-Stecker in den IEC-Anschluss auf der Rückseite und schalten Sie das Gerät mit dem Netzschalter auf der Vorderseite ein.
Das Clarett 8PreX verfügt über einen Thunderbolt™-Anschluss (auf der Rückseite). Sobald die Software-Installation abgeschlossen ist, verbinden Sie das Clarett 8PreX mit einem Thunderbolt™-Kabel mit Ihrem Computer.

Computer-Audio-Setup

Ihr Betriebssystem sollte das Clarett 8PreX automatisch als Standard-Audiogerät auswählen. Sie können diese Auswahl bei Bedarf überprüfen. Details dazu, wie dies auf verschiedenen Betriebssystemen durchgeführt wird, finden Sie unter focusrite.com/get-started/clarett8PreX.

Audio-Setup in Ihrer DAW

Nach der Installation der Treiber und dem Anschließen der Hardware können Sie das Clarett 8PreX mit Ihrer bevorzugten DAW verwenden.

Bitte beachten Sie – Ihre DAW wählt das Clarett 8PreX möglicherweise nicht automatisch als Standard-I/O-Gerät aus. In diesem Fall müssen Sie den Treiber auf der Audio Setup*-Seite Ihrer DAW manuell auswählen und den Focusrite Thunderbolt-Treiber wählen. Bitte lesen Sie die Dokumentation (oder Hilfedateien) Ihrer DAW, wenn Sie unsicher sind, wo der Core Audio-Treiber auszuwählen ist.

* Typischer Name – Seitennamen können je nach DAW variieren

Anschließen des Clarett 8PreX an Lautsprecher

Die 1/4"-Klinkenbuchsen-MONITOR-Ausgänge auf der Rückseite (Line-Ausgänge 1 und 2) werden normalerweise zum Ansteuern von Monitorlautsprechern verwendet. Selbstversorgte Monitore (auch als aktive Monitore bekannt) verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher benötigen einen separaten Stereoverstärker; in diesem Fall sollten die rückseitigen Ausgänge an die Eingänge des Verstärkers angeschlossen werden.

Anschließen aktiver Lautsprecher

Anschließen passiver Lautsprecher

Alle Line-Ausgangsstecker sind 3-polige (TRS) ¼"-Klinkenbuchsen und elektronisch symmetriert. Typische Consumer-(Hi-Fi)-Verstärker und kleine Aktivmonitore haben unsymmetrische Eingänge, entweder an Cinch-Buchsen (RCA) oder über einen 3,5-mm-3-poligen Klinkenstecker, der für den direkten Anschluss an einen Computer vorgesehen ist. In beiden Fällen verwenden Sie ein geeignetes Verbindungskabel mit Klinkensteckern an einem Ende.

Professionelle Leistungsverstärker haben in der Regel symmetrierte Eingänge.

Beim Abmischen können Sie mehrere Paare zusätzlicher Lautsprecher (Mid-Field, Near-Field usw.) an Ausgangspaare anschließen und Focusrite Control verwenden, um Ihren Mix nach Wunsch an die verschiedenen Ausgänge zu routen, um Ihren Mix auf den verschiedenen Lautsprechertypen zu überprüfen.

Anwendungsbeispiele

Das Clarett 8PreX ist eine ausgezeichnete Wahl für zahlreiche Aufnahme- und Monitoring-Anwendungen. Einige typische Konfigurationen sind unten dargestellt.

Aufnahme einer Band

Dieses Setup zeigt eine typische Mehrspur-Aufnahmeeinrichtung mit DAW-Software auf Ihrem Computer.

Eine Reihe von Quellen – Mikrofone, Gitarren und ein Keyboard – sind mit den Eingängen des Clarett 8PreX verbunden. Beachten Sie, dass die Gitarren an die Kanäle 1 und 2 angeschlossen sind, da diese so konfiguriert werden können, dass sie Instrumente direkt aufnehmen. Stellen Sie sicher, dass der INST-Modus für diese Kanäle in Focusrite Control aktiviert ist und die INST-LEDs leuchten. Ebenso ist das Stereo-Keyboard an die Line-Eingänge der Kanäle 4 und 5 angeschlossen; stellen Sie diese in der Software auf LINE ein.

Die Verbindung zum Computer, auf dem die DAW-Software läuft, erfolgt über ein Thunderbolt™-Kabel. Dieses überträgt alle Eingangs- und Ausgangssignale zwischen der DAW und dem Clarett 8PreX. Sobald das Audio-Setup in der DAW korrekt konfiguriert ist, wird jede Eingangsquelle automatisch zu ihrer eigenen DAW-Spur zur Aufnahme geroutet.

Projektstudio

Einer der Vorteile des Clarett 8PreX ist die große Anzahl physikalischer Eingänge, die es bietet. In einem Studio können diese (mehr oder weniger) dauerhaft bestimmten Schallquellen zugewiesen werden, wodurch der Aufwand für das Umstecken beim Wechsel von einem Instrument zum anderen minimiert wird, während Sie die verschiedenen Spuren eines Songs aufbauen.

Im Beispiel gehen wir davon aus, dass Gitarre und Bassgitarre über ihre INST-Eingänge an den Kanälen 1 und 2 angeschlossen bleiben, während verschiedene elektronische Instrumente an die LINE-Eingänge aller Kanäle angeschlossen werden können. Die MIC-Eingänge aller Kanäle würden typischerweise mit Mikrofon-Eingangsbuchsen an verschiedenen Stellen im Aufnahmeraum verbunden.
Wenn auf diese Weise weitere Instrumente dauerhaft angeschlossen werden müssen, kann ein Patchbay in das Setup integriert werden; alternativ kann die Anzahl der Eingänge mit einer OctoPre-Einheit erweitert werden (siehe Beispiel 3).

Verwendung der optischen Anschlüsse zur Bereitstellung zusätzlicher Eingänge

Zusätzlich zu den acht analogen Eingängen verfügt das Clarett 8PreX über zwei ADAT-Eingangsports (OPTICAL IN), die jeweils weitere 8 Audioeingänge bei 44,1/48 kHz Abtastrate, 4 bei 88,2/96 kHz oder 2 bei 176,4/192 kHz bereitstellen können. Die Verwendung von einem oder zwei 8-Kanal-Mikrofonvorverstärkern mit ADAT-Ausgängen – wie z.B. einem Paar Focusrite OctoPres – bietet eine Möglichkeit, die Anzahl der Eingänge des Clarett 8PreX zu erweitern.

In diesem Beispiel sind die OPTICAL OUT-Ports der OctoPres mit den OPTICAL IN-Ports des Clarett 8PreX über zwei TOSLINK-Lichtwellenleiterkabel verbunden. Obwohl im Diagramm Mikrofoneingänge gezeigt sind, würde dies jede Kombination von bis zu 24 Mikrofon- oder Line-Eingängen ermöglichen, von denen einige INST-Pegelsignale sein könnten.

Um die drei Geräte zu synchronisieren, stellen Sie ein OctoPre als Synchronisations-Master (Interne Clock) ein und die Synchronisationsquelle des Clarett 8PreX auf ADAT. Das zweite OctoPre kann dann durch Verbinden seines WORD CLOCK IN mit dem WORD CLOCK OUT des Clarett 8PreX mit einem BNC-Kabel synchronisiert werden.

HINWEIS: Stellen Sie beim Verbinden zweier digitaler Geräte, unabhängig von der Methode, immer sicher, dass beide auf dieselbe Abtastrate eingestellt sind.

Die zusätzlichen Eingänge vom optischen Port können über Focusrite Control genau wie die anderen Eingänge geroutet werden. Die zusätzlichen Eingänge können bei Bedarf Teil des Kopfhörermixes eines Musikers sein.

Verwendung der optischen Anschlüsse zur Bereitstellung zusätzlicher Ausgänge

Die beiden ADAT-Ausgangsports des Clarett 8PreX (OPTICAL OUT) können verwendet werden, um separate D/A-Wandler zu speisen und zusätzliche analoge Ausgänge bereitzustellen. Einige Focusrite OctoPres (Clarett Octopre/ Octopre Dynamic) sind für diesen Zweck geeignet. Wie bei den optischen Eingängen kann jeder optische Ausgang 8 Audiokanäle bei 44,1/48 kHz Abtastrate, vier bei 88,2/96 kHz oder zwei bei 176,4/192 kHz übertragen. Diese Methode bietet mehrere analoge Ausgänge, um ein Mischpult zu speisen, was eine bevorzugte Methode sein kann, einen komplexen Mix aus einer großen Anzahl von DAW-Spuren durchzuführen.

In diesem Beispiel sind die OPTICAL IN 1-8-Ports der beiden OctoPre über zwei TOSLINK-Lichtwellenleiterkabel mit den OPTICAL OUT-Ports des Clarett 8PreX verbunden. Die so erzeugten zusätzlichen Ausgänge können innerhalb von Focusrite Control auf die gleiche Weise wie die anderen Ausgänge geroutet werden.

In dieser Situation wird die Synchronisation erreicht, indem die Synchronisationsquelle des Clarett 8PreX auf INT (als Sync-Leader definierend) und die Synchronisationsquelle für beide OctoPre auf ADAT eingestellt wird. Dies bedeutet, dass die gesamte Synchronisation über die optischen Verbindungen erfolgt und keine zusätzlichen Kabel erforderlich sind.

HINWEIS: Stellen Sie beim Verbinden zweier digitaler Geräte, unabhängig von der Methode, immer sicher, dass beide auf dieselbe Abtastrate eingestellt sind.

Loopback-Aufnahme

Die Loopback-Funktion von Focusrite Control ermöglicht es Ihnen, andere Audioquellen von Ihrem Computer aufzunehmen (z. B. die Audioausgabe eines Webbrowsers). Loopback verwendet die "virtuellen" Eingänge des Clarett, die keine physischen Anschlüsse am Hardware-Interface selbst haben, aber in der DAW als Signalquellen für die Aufnahme ausgewählt werden können.

Indem Sie DAW 1 und 2 in Focusrite Control zu Ihrem Loopback-Mix routen, können Sie von einer anderen Softwareanwendung in Ihre DAW aufnehmen, wenn Sie den Loopback-Ausgang als Aufnahmequelle auf einer Mono- oder Stereo-DAW-Spur auswählen. Beachten Sie, dass Ihr Computer DAW 1 und DAW 2 als Standard-Soundausgangskanäle zuweist.

Anweisungen zur Verwendung der Loopback-Aufnahmefunktion finden Sie im Focusrite Control Clarett Benutzerhandbuch, erhältlich unter: focusrite.com/downloads

FOCUSRITE CONTROL – ÜBERSICHT

Focusrite Control ist die Softwareanwendung, die mit dem Clarett 8PreX verwendet wird. Sie ermöglicht es Ihnen, einen benutzerdefinierten Monitor-Mix für jeden Musiker zu erstellen und die Weiterleitung aller Audiosignale zu den physikalischen Audioausgängen festzulegen. Alle Einstellungen für Abtastrate und digitale Synchronisationsquelle sind in Focusrite Control verfügbar.

Hinweis: Focusrite Control wird auch mit anderen Hardware-Interfaces der Focusrite-Reihe verwendet. Wenn Sie ein Interface an Ihren Computer anschließen und Focusrite Control starten, wird das Modell des Interfaces automatisch erkannt und die Software entsprechend der Anzahl der Ein- und Ausgänge sowie anderer Funktionen, die auf der Hardware verfügbar sind, konfiguriert.

Focusrite Control verfügt über ein eigenes, dediziertes Benutzerhandbuch, das detaillierte Bedienungsanleitungen für alle Aspekte der Software enthält. Dieses kann heruntergeladen werden unter: focusrite/downloads.

TECHNISCHE SPEZIFIKATIONEN

Leistungsmerkmale

Physikalische und elektrische Eigenschaften

FEHLERBEHEBUNG

Für alle Fragen zur Fehlerbehebung besuchen Sie bitte das Focusrite Help Centre unter support.focusrite.com.

URHEBERRECHT UND RECHTLICHE HINWEISE

Focusrite ist eine eingetragene Marke und Clarett 8PreX ist eine Marke von Focusrite Audio Engineering Limited.

Alle anderen Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber. 2015 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
