Focusrite Clarett+ 4Pre - Handbuch des Audio-Interfaces

ÜBERSICHT

Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschäden führen.

Dieses Gerät darf nur an USB Typ 2.0+ oder Thunderbolt 3.0+ Anschlüsse angeschlossen werden.

Einleitung

Die vollanaloge Air-Funktion nimmt Gesang, Schlagzeug und akustische Instrumente mit immenser Klarheit auf, und zwei JFET-Instrumenteneingänge ermöglichen den direkten Anschluss und bewahren Ihren natürlichen Klang.
Dieses Benutzerhandbuch bietet eine detaillierte Erläuterung der Hardware, um Ihnen ein umfassendes Verständnis der Betriebsfunktionen des Produkts zu vermitteln. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das Handbuch zu lesen, damit Sie alle Funktionen des Clarett+ 4Pre vollständig kennenlernen.

Zusätzlich zu diesem Benutzerhandbuch benötigen Sie das Focusrite Control Software-Handbuch, das unter focusrite.com/downloads heruntergeladen werden kann.
Dieses enthält alle Details zu Focusrite Control, der Softwareanwendung, die speziell für die Verwendung mit der Focusrite Clarett+ Interface-Reihe entwickelt wurde.
Wenn eines der Benutzerhandbücher nicht die Informationen enthält, die Sie benötigen, besuchen Sie bitte support.focusrite.com, wo Sie Artikel und Tutorials finden, die über den Rahmen dieses Benutzerhandbuchs hinausgehen. Ein Video-Tutorial für den Einstieg ist ebenfalls unter focusrite.com/get-started/ClarettPlus-4Pre verfügbar.

Funktionen

Das Clarett+ 4Pre Audio-Interface verfügt über vier hochleistungsfähige Clarett+-Vorverstärker der nächsten Generation, mit denen Sie jede Nuance hören und klaren und kraftvollen Klang aufnehmen können – dank eines Vorverstärkerdesigns, das enorme Headroom, geringe Verzerrung und geringes Rauschen bietet. Zwei neue und verbesserte extrem hochleistungsfähige A/D- und D/A-Wandler ermöglichen präzisere Mixe, liefern extrem geringes Rauschen und einen hohen Dynamikbereich und sorgen für genauere Aufnahmen. Zwei lebensechte Kopfhörerausgänge inspirieren Künstler dazu, jede Nuance zu hören und bessere Gesangsleistungen zu erzielen, und zwei JFET-Instrumenteneingänge imitieren Gitarrenverstärkereingänge, um den wahren Charakter und den natürlichen Klang von Gitarren einzufangen. Das Clarett+ 4Pre ist auch ein MIDI-Interface, das Ihrem Computer ermöglicht, sich mit anderen MIDI-Geräten in Ihrem Studio zu verbinden.
Das Clarett+ 4Pre bringt Mitarbeiter zusammen, mit Optionen zur gleichzeitigen Aufnahme von bis zu 18 Eingangskanälen. Erweiterbar über ADAT, können Sie Geräte wie das Clarett+ OctoPre mit acht Kanälen digitaler Erweiterbarkeit anschließen, perfekt für jede Phase Ihrer kreativen Reise.
Die begleitende Softwareanwendung, Focusrite Control, wurde entwickelt, um Ihnen die einfache Konfiguration des Clarett+ 4Pre mit Signal-Routings für die meisten gängigen Aufnahmeaufgaben zu ermöglichen. Für komplexere Situationen bietet sie umfangreiche Routing- und Monitoring-Optionen sowie die Möglichkeit, globale Hardwareeinstellungen wie Samplerate und Synchronisation zu steuern. Sie können Focusrite Control unter focusrite.com/downloads herunterladen.
iPad- und iPhone-Benutzer können zusätzlich Focusrite iOS Control aus dem App Store® herunterladen. Die App kommuniziert über WLAN mit Focusrite Control , das auf Ihrem Computer läuft, und ermöglicht Ihnen die Anpassung Ihrer Monitor-Mixe und Eingangseinstellungen von Ihrem iOS-Gerät aus. Weitere Informationen finden Sie im Focusrite Control Benutzerhandbuch.

Lieferumfang

Zusammen mit Ihrem Clarett+ 4Pre sollten Sie erhalten haben:

• Externes 12 V DC Netzteil (PSU)
• USB-C auf USB-A Kabel
• USB-C auf USB-C Kabel

Focusrite Control ist unter focusrite.com/downloads verfügbar. Unter Windows installiert Focusrite Control auch den benötigten Treiber. Mac-Benutzer: Clarett+ 4Pre ist auf Macs klassenkompatibel, daher sind keine Treiber erforderlich.
Als Clarett+-Besitzer haben Sie auch Anspruch auf eine Auswahl an Software von Drittanbietern.
Besuchen Sie focusrite.com/included_software/ClarettPlus-4Pre, um herauszufinden, was enthalten ist.

Systemanforderungen

Bitte besuchen Sie den folgenden Link für aktuelle Informationen zur Kompatibilität von Computern und Betriebssystemen für alle Clarett+-Produkte: support.focusrite.com

ERSTE SCHRITTE

Software-Installation

Focusrite Control und die für das Clarett+ 4Pre benötigte Treibersoftware können von der Focusrite-Website heruntergeladen werden: focusrite.com/downloads.
Klicken Sie auf der Seite Downloads auf Clarett+ range. Dies führt Sie zu einer Seite mit allen Downloads, die für die Clarett+ Reihe verfügbar sind.
Um die benötigte Version von Focusrite Control herunterzuladen, klicken Sie auf die entsprechende Schaltfläche Download (Herunterladen).
Beachten Sie, dass der Windows-Treiber im Focusrite Control Download enthalten ist. Für Macs ist kein zusätzlicher Treiber erforderlich.

Registrierung Ihres Clarett+ 4Pre

Wenn Sie Probleme mit den folgenden Schritten haben, sehen Sie sich bitte unsere Videoanleitung hier an: focusrite.com/get-started/ClarettPlus-4Pre.

1. Gehen Sie zu focusrite.com/register/.


2. Wenn Sie noch kein Focusrite-/Novation-Konto haben, wählen Sie CREATE AN ACCOUNT (Konto erstellen) und folgen Sie den Anweisungen auf dem Bildschirm.

3. Wenn Sie ein Konto haben, melden Sie sich an und wählen Sie REGISTER A NEW PRODUCT (Neues Produkt registrieren):


4. Wählen Sie Ihr Clarett+-Gerät aus der Dropdown-Liste Product (Produkt) und geben Sie die Seriennummer Ihres Geräts unten auf der Seite ein. Sie finden die Seriennummer auf der Unterseite des Clarett+ 4Pre und auch auf der Geschenkverpackung. Klicken Sie dann auf Set Serial Number (Seriennummer festlegen).
5. Folgen Sie den restlichen Anweisungen auf dem Bildschirm, um die Registrierung Ihres Geräts abzuschließen.
6. Wenn die Registrierung abgeschlossen ist, erscheint Ihr Produkt in Ihrem Konto unter dem My Hardware (Meine Hardware) Tab.
7. Ihre gesamte gebündelte Software finden Sie unter dem My Software (Meine Software) Tab in Ihrem Konto.

Hardware-Funktionen

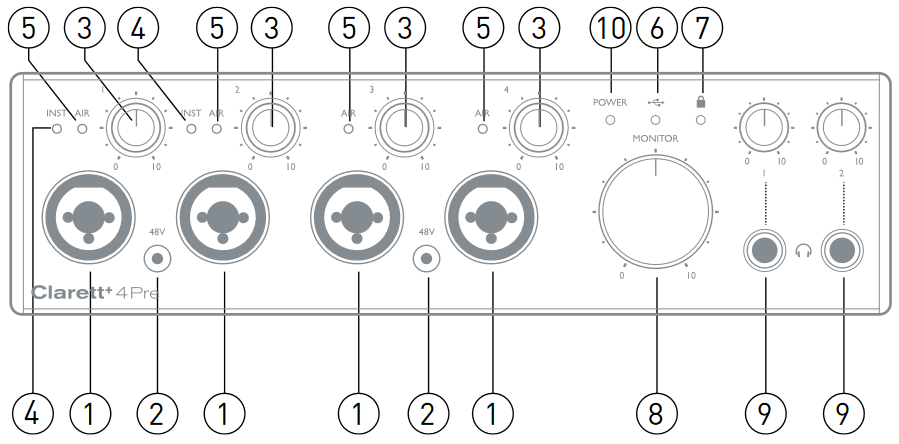

Vorderseite

Die Vorderseite umfasst Eingangsverstärkungsregler und Eingangsanschlüsse für Mikrofon-, Line- und Instrumentensignale für beide Kanäle sowie Überwachungsregler.

1. Eingänge 1 bis 4 – Combo-XLR-Eingangsbuchsen für jeden Kanal – schließen Sie Mikrofone über XLR-Anschlüsse oder Line-Pegel-Signale über 6,35-mm-Klinkenbuchsen an. Instrumente (z.B. Gitarre) können auch über 6,35-mm-Klinkenbuchsen an die Eingänge 1 und 2 angeschlossen werden. Sowohl TRS- (symmetrisch) als auch TS- (unsymmetrisch) Klinkenstecker können für Instrumente oder Line-Pegel-Signale verwendet werden.
2. 48V – zwei Schalter, die 48 V Phantomspeisung an den XLR-Kontakten der Kombi-Anschlüsse für die Mikrofon-Eingänge 1 & 2 bzw. 3 & 4 aktivieren. Jeder Schalter verfügt über eine rote LED, die anzeigt, wenn die Phantomspeisung aktiviert ist. Beachten Sie, dass nicht alle Mikrofone Phantomspeisung benötigen. Wenn Sie unsicher sind, ob Ihr Mikrofon Phantomspeisung zum Betrieb benötigt, lesen Sie bitte die Mikrofon-Dokumentation.
3. Gain 1 bis 4 – vier Drehregler: stellen Sie die Eingangsempfindlichkeit für Signale an den Eingängen 1 bis 4 ein. Die Gain-Regler verfügen über LED-„Halos“, um den Signalpegel anzuzeigen: Grün zeigt einen Eingangspegel von mindestens -42 dBFS an (d.h. Signal vorhanden), der Ring wird dann orange, wenn der Signalpegel -6 dBFS erreicht, und rot bei 0 dBFS.
4. INST – zwei rote LEDs, die aufleuchten, wenn der Instrumentenmodus für die Klinkeneingänge 1 oder 2 in der Focusrite Control Software ausgewählt ist. Wenn der Instrumentenmodus ausgewählt ist, wird der Line-Eingang in einen hochohmigen unsymmetrischen Eingang umgewandelt. Sie können Instrumente hier über einen 2-poligen (TS) Klinkenstecker anschließen.
5. AIR – vier gelbe LEDs, die aufleuchten, wenn die AIR-Funktion für jeden Eingang in Focusrite Control ausgewählt ist. AIR modifiziert den Frequenzgang der Eingangsstufe, um klassische, transformatorbasierte Focusrite ISA Mikrofonvorverstärker zu modellieren.
6. (USB aktiv) – eine grüne LED, die aufleuchtet, wenn das Gerät eine Verbindung zu dem Computer hergestellt hat, an den es angeschlossen ist.
7. (Gesperrt) – eine grüne LED, die die Taktsynchronisation bestätigt, entweder zur internen Clock des Clarett+ 4Pre oder zu einem externen digitalen Eingang.
8. MONITOR – Hauptmonitor-Ausgangspegelregler – dieser Regler steuert normalerweise den Pegel an den Hauptmonitorausgängen auf der Rückseite, kann aber in Focusrite Control so konfiguriert werden, dass er beide Paare von Analogausgängen einstellt.
9. (Kopfhörer) – 1 und 2 – schließen Sie hier Kopfhörer an. Die Stereomixe an diesen Ausgängen werden in Focusrite Control eingerichtet: Kopfhörer 1 führt immer denselben Mix wie Line-Ausgänge 3 und 4, während Kopfhörer 2 einen unabhängigen Mix bereitstellen kann, indem er die Ausgänge 5 und 6 in der Software verwendet. Jeder Kopfhörerausgang hat seine eigene Lautstärkeregelung.
10. POWER – grüne LED, die bestätigt, dass die Gleichstromversorgung angeschlossen ist.

Rückseite

1. LINE INPUTS 5 bis 8 – vier symmetrische analoge Line-Eingänge für die Kanäle 5 bis 8, auf 6,35-mm-TRS-Klinkenbuchsen. Schließen Sie hier weitere Line-Pegel-Signale mit 6,35-mm-TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkensteckern an.
2. LINE OUTPUTS 1 bis 4 – vier symmetrische analoge Line-Ausgänge auf 6,35-mm-Klinkenbuchsen; verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für eine unsymmetrische Verbindung. Line-Ausgänge 1 und 2 werden im Allgemeinen für den Anschluss der Haupt-L- und R-Lautsprecher Ihres Monitoringsystems verwendet, während Ausgänge 3 und 4 für den Anschluss zusätzlicher Line-Pegel-Geräte (z.B. externe Effektprozessoren) genutzt werden können. Die an alle Ausgänge geleiteten Signale können in Focusrite Control definiert werden.
3. OPTICAL INPUT – ein TOSLINK-Anschluss, der acht Kanäle digitales Audio im ADAT-Format bei 44,1/48 kHz Abtastrate oder vier Kanäle bei 88,2/96 kHz überträgt. Dieser Eingang ist bei Abtastraten von 176,4/192 kHz deaktiviert. Dieser Eingang kann auch eine optische Stereo-S/PDIF-Quelle aufnehmen.
4. – USB-C™-Anschluss; Anschluss; verbinden Sie das Clarett+ 4Pre mit Ihrem Computer mit dem mitgelieferten USB-C-zu-USB-C- oder USB-C-zu-USB-A-Kabel.
5. MIDI IN und MIDI OUT – Standard-5-Pin-DIN-Buchsen zum Anschluss externer MIDI-Geräte. Sie können MIDI-Daten zwischen Ihrem Computer und externen MIDI-Geräten senden/empfangen.
6. SPDIF IN und OUT – zwei Cinch-Buchsen, die zweikanalige digitale Audiosignale im S/PDIF-Format in das oder aus dem Clarett+ 4Pre übertragen. Wie alle anderen Ein- und Ausgänge kann das Routing von S/ PDIF-Signalen in Focusrite Control angepasst werden. Der S/PDIF-Eingang erscheint in Focusrite Control als Eingänge 9 und 10 und der S/PDIF-Ausgang als Ausgänge 7 und 8.
7. Externer Gleichstromeingang – versorgen Sie das Clarett+ 4Pre über das mitgelieferte separate Netzteil (PSU). Das Netzteil ist eine 12-V-Gleichstrom-Einheit mit einer Nennleistung von 2 A.
8. Ein-/Ausschalter.
9. Kensington-Sicherheitssteckplatz – sichern Sie Ihr Clarett+ 4Pre bei Bedarf an einer geeigneten Struktur.

Anschluss Ihres Clarett+ 4Pre

Das Clarett+ 4Pre muss mit dem mitgelieferten Netzteil (PSU) mit Strom versorgt werden. Verbinden Sie das Netzteil mit der Strombuchse auf der Rückseite und schalten Sie das Gerät mit dem Netzschalter ein.
Das Clarett+ 4Pre verfügt über einen USB-C™-Anschluss (auf der Rückseite). Sobald die Software-Installation abgeschlossen ist, verbinden Sie das Clarett+ 4Pre mit einem der mitgelieferten USB-C-Kabel mit Ihrem Computer.
Schalten Sie das Gerät mit dem Netzschalter ein.

Computer-Audio-Setup

Wenn Sie Ihr Clarett+ 4Pre zum ersten Mal an Ihren Computer anschließen, müssen Sie es als Audio-Ein-/Ausgabegerät auswählen.

• MacOS: Die Auswahl erfolgt in den System Preferences (Systemeinstellungen) > Sound (Ton): Wählen Sie das Focusrite-Gerät sowohl auf den Seiten Input (Eingang) als auch Output (Ausgang) aus.
• Windows: Die Auswahl erfolgt in der Control Panel (Systemsteuerung) > Sound (Sound): Klicken Sie mit der rechten Maustaste auf das Focusrite-Gerät und wählen Sie Set as Default Device (Als Standardgerät festlegen) in den Tabs Recording (Aufnahme) und Playback (Wiedergabe).

Wenn Sie Probleme haben, finden Sie detaillierte Informationen zur Auswahl des Clarett+ 4Pre als Audiogerät unter focusrite.com/get-started/ClarettPlus-4Pre.
Nach der ersten Verbindung sollte Ihr Betriebssystem das Clarett+ 4Pre automatisch als Standard-Audiogerät auswählen.

Audio-Setup in Ihrer DAW

Nach der Installation der Treiber und dem Anschluss der Hardware können Sie das Clarett+ 4Pre mit Ihrer DAW verwenden.
Bitte beachten Sie – Ihre DAW wählt das Clarett+ 4Pre möglicherweise nicht automatisch als Standard-I/O-Gerät aus. In diesem Fall müssen Sie den Treiber auf der Seite Audio Setup (Audio-Setup)* Ihrer DAW manuell auswählen und Clarett+ 8pre (Mac) oder Focusrite USB ASIO (Windows) wählen. Bitte konsultieren Sie die Dokumentation oder die Hilfedateien Ihrer DAW, wenn Sie unsicher sind, wo Sie das Clarett+ 4Pre als Ihr Audiogerät auswählen können.
* Typischer Name – Seitenbezeichnungen können je nach DAW variieren

Anschluss des Clarett+ 4Pre an Lautsprecher

Die 6,35-mm-Klinkenbuchsen LINE OUTPUTS 1 und 2 auf der Rückseite werden normalerweise verwendet, um Monitorlautsprecher anzusteuern. Aktivmonitore verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher benötigen einen separaten Stereo-Verstärker; in diesem Fall sollten die Ausgänge mit den Eingängen des Verstärkers verbunden werden.

Professionelle Endstufen verfügen im Allgemeinen über symmetrische Eingänge. Wenn Ihr Verstärker oder Ihre Aktivlautsprecher symmetrische Eingänge haben, verwenden Sie 3-polige (TRS) 6,35-mm-Klinkenstecker, um sie an das Clarett+ 4Pre anzuschließen.
Alle Line-Ausgangsstecker sind 3-polige (TRS) 6,35-mm-Klinkenbuchsen und elektronisch symmetriert. Typische Consumer- (Hi-Fi-) Verstärker und kleine Aktivmonitore verfügen über unsymmetrische Eingänge an Cinch-Buchsen.
Beim Abmischen können Sie ein zusätzliches Paar Lautsprecher (Mid-Field, Near-Field usw.) an die LINE OUTPUTS 3 und 4 anschließen, um Ihren Mix auf verschiedenen Lautsprechertypen zu überprüfen. Sie können Focusrite Control einfach so konfigurieren, dass der Mix sowohl an diese Ausgänge als auch an die Ausgänge 1 und 2 geleitet wird.


LINE OUTPUTS 1 und 2 verfügen über eine „anti-thump“ (Anti-Knall)-Schaltung, die Ihre Lautsprecher schützt, wenn das Clarett+ 4Pre eingeschaltet wird, während die Lautsprecher (und der Verstärker, falls verwendet) angeschlossen und aktiv sind.
LINE OUTPUTS 3 und 4 verfügen nicht über diese Schaltung. Wenn Sie zusätzliche Lautsprecher an diese Ausgänge anschließen, schalten Sie zuerst Ihr Clarett+ 4Pre ein und dann die Lautsprecher oder den Leistungsverstärker. Machen Sie es sich jedoch zur Gewohnheit, diese allgemeine Regel in jedem Fall zu befolgen – es ist gute Audiopraxis, jedes Lautsprechersystem einzuschalten, nachdem das es speisende Gerät eingeschaltet wurde.

ANWENDUNGSBEISPIELE

Das Clarett+ 4Pre ist eine ausgezeichnete Wahl für viele Aufnahme- und Monitoring-Anwendungen. Einige typische Konfigurationen sind unten dargestellt.

Aufnahme einer kleinen Band

Diese Einrichtung veranschaulicht eine typische Konfiguration für Mehrspuraufnahmen mit DAW-Software auf Ihrem Computer.
In diesem Beispiel nehmen wir eine Live-Aufnahme einer kleinen Band auf, bestehend aus elektroakustischer Gitarre, Bassgitarre, Synth und zwei Sängern.

• Gitarren: Diese sind mit den Frontpanel-Eingängen des Clarett+ 4Pre verbunden. Beachten Sie, dass nur die Eingänge 1 und 2 so konfiguriert werden können, dass sie Instrumente direkt aufnehmen. Daher haben wir diese beiden Eingänge für die beiden Gitarren verwendet. Stellen Sie sicher, dass für die Eingänge 1 und 2 der Instrumentenmodus in Focusrite Control ausgewählt ist und die INST-LEDs leuchten.
• Mikrofone: Zwei Mikrofone für Gesang sind an die Eingänge 3 und 4 angeschlossen; wenn es Kondensatormikrofone sind, drücken Sie die 48V-Taste, um die Phantomspeisung zu aktivieren.
• Synth: Der Stereo-Line-Ausgang des Synths ist mit den LINE INPUTS 5 und 6 auf der Rückseite verbunden.

Sie können die Aufnahme bei Bedarf über den Kopfhörerausgang 1 abhören, indem Sie Focusrite Control verwenden, um Ihren Monitoring-Mix einzurichten. Ein zweiter, unterschiedlicher Mix kann für einen Musiker erstellt und an den Kopfhörerausgang 2 geleitet werden.

Ein Hinweis zur Latenz
Sie werden wahrscheinlich den Begriff "latency" (Latenz) im Zusammenhang mit digitalen Audiosystemen gehört haben. In der oben beschriebenen DAW-Aufnahmeanwendung ist Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und die Audiosoftware zu durchlaufen und zu Ihnen zurückzukehren. Obwohl für die meisten Aufnahmesituationen kein Problem, kann Latenz für einen Darsteller, der aufnehmen und dabei seine Eingangssignale abhören möchte, ein Problem darstellen. Dies könnte der Fall sein, wenn Sie Ihre Puffergröße erhöhen müssen, was erforderlich sein könnte, wenn Sie Overdubs in einem großen Projekt mit vielen DAW-Spuren, Software-Instrumenten und FX-Plug-ins aufnehmen. Häufige Symptome einer zu niedrigen Puffereinstellung könnten fehlerhaftes Audio (Klicks und Pops) oder eine besonders hohe CPU-Auslastung innerhalb Ihrer DAW sein (die meisten DAWs verfügen über CPU-Anzeigen). Wenn Sie dies auf einem Mac erleben, können Sie die Puffergröße in der DAW-Anwendung selbst erhöhen, aber auf einem Windows-PC müssen Sie dies im ASIO ControlPanel ändern, das normalerweise über Ihre DAW-Setup-Einstellungen* zugänglich ist. Das Clarett+ 4Pre ermöglicht in Verbindung mit Focusrite Control ein "low latency monitoring" (Monitoring mit niedriger Latenz), das dieses Problem überwindet. Sie können Ihre Eingangssignale direkt zu den Kopfhörer- und Line-Ausgängen des Clarett+ 4Pre leiten. Dies ermöglicht es den Musikern, sich selbst mit nahezu null Latenz – d. h. effektiv in "real time" (Echtzeit) – zusammen mit der Computerwiedergabe zu hören, selbst bei sehr hohen DAW-Puffergrößen. Die Eingangssignale zum Computer werden durch diese Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass in diesem Fall keine Effekte, die den Live-Instrumenten durch Software-Plug-ins hinzugefügt werden, in den Kopfhörern zu hören sind, obwohl die Effekte weiterhin auf der Aufnahme vorhanden sind.
* Typischer Name – Seitennamen können je nach DAW variieren

Aufnahme eines Schlagzeugs mit (und ohne) optischer Verbindung

Zusätzlich zu acht analogen Eingängen verfügt das Clarett+ 4Pre über einen ADAT-Eingangsport (OPTICAL IN), der acht weitere Audioeingänge bei einer Samplerate von 44,1/48 kHz oder vier bei 88,2/96 kHz bereitstellen kann. Die Verwendung eines separaten 8-Kanal-Mikrofonvorverstärkers mit einem ADAT-Ausgang – wie dem Clarett+ OctoPre – erweitert die Eingangsmöglichkeiten des Clarett+ 4Pre. Dies könnte beispielsweise das obige Beispiel um ein nah mikrofoniertes Schlagzeug erweitern, wie unten gezeigt.

Der OPTICAL OUT-Port des Clarett+ OctoPre ist über ein einziges TOSLINK-Optikabel mit dem OPTICAL IN-Port des Clarett+ 4Pre verbunden. Die beiden Geräte müssen synchronisiert werden, um eine saubere Audioübertragung ohne Klicks und Pops zu gewährleisten. Gehen Sie dazu in Focusrite Control zu Device Settings (Geräteeinstellungen) und stellen Sie die Clock Source (Takquelle) auf ADAT. Beide Geräte müssen auf dieselbe Samplerate eingestellt sein.
Sie können zusätzliche ADAT-Eingänge auf die gleiche Weise wie die anderen Eingänge in Focusrite Control routen. Die ADAT-Eingänge können bei Bedarf Teil des Kopfhörermixes eines Musikers sein.
Wenn kein ADAT-fähiger Mikrofonvorverstärker verfügbar ist, wird nachfolgend eine Methode zur Aufnahme von Schlagzeug mit nur vier Mikrofonen und dem Clarett+ 4Pre gezeigt:

Bereitstellen von Mixes während der Aufnahme

Während der Aufnahme bevorzugen Musiker oft, sich selbst zusammen mit anderen Spielern zu hören, und beim Overdubbing die bereits aufgenommenen Spuren.
Focusrite Control ermöglicht es Ihnen, mehrere verschiedene Mixes zu definieren, die jeweils entweder mono oder stereo sein können und an jeden der Ausgänge des Clarett+ 4Pre geroutet werden können. Das bedeutet, dass jeder aufgenommene Musiker einen einzigartigen Mix haben kann. In seinem Mix können Sie beliebige Hardware-Eingänge des Clarett+ 4Pre einbinden und diese mit DAW-Spuren, wie z. B. Click- oder vorab aufgenommenen Backing-Tracks, kombinieren. Detaillierte Informationen zur Konfiguration verschiedener Mixes und deren Routing zu den verschiedenen Ausgängen des Clarett+ 4Pre finden Sie im Focusrite Control Guide (erhältlich unter focusrite.com/downloads).
Jeder der beiden Kopfhörerausgänge an der Vorderseite bietet zunächst einen Standardmix: Der Mix von Kopfhörer 1 ist immer derselbe Stereomix, der an die Line-Ausgänge 3 und 4 geleitet wird, während Kopfhörer 2 einen völlig unabhängigen Mix speziell für das Kopfhörer-Monitoring hat. Sie können den Inhalt beider Mixes in Focusrite Control anpassen. Der an die Ausgänge 3/4 gesendete Mix definiert, was am Kopfhörerausgang 1 zu hören ist, während der an die Ausgänge 5/6 gesendete Mix definiert, was am Kopfhörerausgang 2 zu hören ist.
Einer oder beide dieser Ausgänge können für den Mix eines Musikers verwendet werden; jeder Ausgang kann direkt ein Paar Kopfhörer betreiben. Dies ist die einfachste Methode und hat den Vorteil, dass die Mixes stereo sind. Wenn Sie zusätzliche Kopfhörerpaare betreiben müssen, benötigen Sie einen externen Kopfhörerverstärker als Teil Ihres Setups:

Denken Sie immer daran: Wenn Sie Monitor-Mixes von Eingangssignalen beziehen, stellen Sie sicher, dass die DAW-Kanäle, auf denen Sie aufnehmen, stummgeschaltet sind, da die Musiker sich sonst "twice" (zweimal) hören würden, wobei ein Signal als Echo hörbar verzögert ist.

FOCUSRITE CONTROL - ÜBERSICHT

Focusrite Control ist die Softwareanwendung, die mit dem Clarett+ 4Pre verwendet wird und von focusrite.com/downloads heruntergeladen werden kann. Eine iOS-App, die die WLAN-Steuerung von Focusrite Control ermöglicht, ist ebenfalls im Apple App Store erhältlich.
Focusrite Control ermöglicht es Ihnen, einen benutzerdefinierten Monitor-Mix für jeden Musiker zu erstellen und das Routing aller Audiosignale zu den physischen Audioausgängen festzulegen. Die Auswahl von Samplerate und Takquelle ist ebenfalls in Focusrite Control verfügbar.
Focusrite Control verfügt über ein eigenes, dediziertes Benutzerhandbuch, das detaillierte Bedienungsanleitungen für alle Aspekte der Software enthält. Dieses kann von focusrite.com/downloads heruntergeladen werden.

CLARETT+ 4PRE TECHNISCHE SPEZIFIKATIONEN

Leistungsspezifikationen

Sofern möglich, werden die Spezifikationen gemäß AES17 gemessen. Sofern nicht anders angegeben, sind alle Spezifikationsmessungen unbewertet.

Konfiguration
Eingänge	18: analog (8), S/PDIF (2), ADAT (8)
Ausgänge	8: analog (4), S/PDIF (2), HP2 (2)
Mixer	Vollständig zuweisbarer 26-in/10-out Mixer
Benutzerdefinierte Mixe	10 mono
Maximale Eingänge für benutzerdefinierte Mixe	18 mono
Digitale Leistung
Unterstützte Abtastraten	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz & 192 kHz
Mikrofoneingänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.03 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikumfang	118 dB bei minimaler Verstärkung (A-bewertet)
THD+N	-110 dB @ -1 dBFS und 20 dB Verstärkung
Rauschen EIN	-129 dBu (A-bewertet)
Maximaler Eingangspegel	18 dBu
Verstärkungsbereich	57 dB
Impedanz	AIR aus: 6.2K AIR ein: 2.2K
Line-Eingänge 1-4 (Variable Verstärkung)	20 Hz – 20 kHz, +/-<0.05 dB;
Frequenzgang	20 Hz – 20 kHz, +/-<0.05 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikumfang	118 dB bei minimaler Verstärkung (A-bewertet)
THD+N	-100 dB @ -1 dBFS und minimale Verstärkung
Maximaler Eingangspegel	26 dBu
Verstärkungsbereich	57 dB
Impedanz	66K
Line-Eingänge 5-8 (Feste Verstärkung)
Frequenzgang	20 Hz – 20 kHz, +/-<0.05 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikumfang	118 dB (A-bewertet)
THD+N	-100 dB @ -1 dBFS; -105 dB @ -6 dBFS
Maximaler Eingangspegel	18 dBu
Impedanz	66K
Instrumenten-Eingänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.04 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikumfang	116 dB (A-bewertet)
THD+N	-96.5 dB @ -1 dBFS und minimale Verstärkung
Maximaler Eingangspegel	15 dBu
Verstärkungsbereich	57 dB
Impedanz	2.3M
Line- & Monitor-Ausgänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.02 dB; 20 Hz – 35 kHz, +/-<0.02 dB
Dynamikumfang	124 dB (A-bewertet)
THD+N	-106 dB
Maximaler Ausgangspegel (0 dBFS)	18 dBu
Impedanz	68
Kopfhörerausgänge
Frequenzgang	20 Hz – 20 kHz, <0.06 dB; 20 Hz – 35 kHz, <0.07 dB
Dynamikumfang	118 dB (A-bewertet)
THD+N	-104 dB
Maximaler Ausgangspegel	16 dBu
Impedanz	5

Physische und elektrische Eigenschaften

FEHLERBEHEBUNG

Für Hilfe beim Einstieg mit Ihrem Clarett+ besuchen Sie bitte: focusrite.com/get-started
Falls Sie Fragen haben oder jederzeit Hilfe mit Ihrem Clarett+ benötigen, besuchen Sie bitte unser Help Centre. Dort können Sie auch unser Support-Team kontaktieren:
support.focusrite.com

URHEBERRECHT UND RECHTLICHE HINWEISE

Focusrite, Clarett und OctoPre sind eingetragene Marken von Focusrite Audio Engineering Ltd. in den Vereinigten Staaten und anderen Ländern.
ADAT ist eine eingetragene Marke von inMusic Brands in den USA und anderen Ländern.
iOS, iPhone, iPad und App Store sind Marken von Apple Inc., registriert in den USA und anderen Ländern und Regionen.
USB Type-C® und USB-C® sind eingetragene Marken des USB Implementers Forum.
Thunderbolt ist eine Marke der Intel Corporation oder ihrer Tochtergesellschaften in den USA und/oder anderen Ländern. 2021 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
