Focusrite Clarett+ 8Pre - Audio-Interface-Handbuch

ÜBERSICHT

Übermäßige Schalldruckpegel von Ohr- und Kopfhörern können zu Gehörschäden führen.

Dieses Gerät darf nur an USB Typ 2.0+- oder Thunderbolt 3.0+-Anschlüsse angeschlossen werden.

Einleitung

Acht hochmoderne Clarett+-Mikrofonvorverstärker mit hohem Headroom, geringem Rauschen und geringer Verzerrung – ausgestattet mit der einzigartigen All-analogue Air Funktion – helfen Ihnen, hervorragend klare Aufnahmen zu erstellen, und unabhängige A-D- und D-A-Wandler mit verbessertem Dynamikumfang bringen Sie Ihrer Musik näher denn je.
Dieses Benutzerhandbuch bietet eine detaillierte Erklärung der Hardware, um Ihnen ein umfassendes Verständnis der Betriebsmerkmale des Produkts zu vermitteln. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das Handbuch zu lesen, damit Sie alle Funktionen des Clarett+ 8Pre vollständig kennen.

Neben diesem Benutzerhandbuch benötigen Sie das Focusrite Control Software-Handbuch, das unter focusrite.com/downloads. heruntergeladen werden kann.
Dieses enthält vollständige Details zu Focusrite Control, der Softwareanwendung, die speziell für die Verwendung mit den Focusrite Clarett+-Interface-Reihen entwickelt wurde.
Sollte eines der Benutzerhandbücher nicht die Informationen enthalten, die Sie benötigen, besuchen Sie bitte support.focusrite.com, wo Sie Artikel und Tutorials finden, die über den Umfang dieses Benutzerhandbuchs hinausgehen. Ein Video-Tutorial für den Einstieg ist ebenfalls verfügbar unter focusrite.com/get-started/ClarettPlus-8Pre.

Merkmale

Das Clarett+ 8Pre verfügt über acht hochmoderne, leistungsstarke Clarett+-Vorverstärker, um klare und kräftige Klänge mit einem Vorverstärkerdesign zu erfassen, das reichlich Headroom, geringe Verzerrung und geringes Rauschen bietet. Neue und verbesserte Hochleistungs-A-D- und D-A-Wandler bewahren die Reinheit des Analogsignals und liefern extrem geringes Rauschen sowie einen hohen Dynamikumfang.
Gesang wird mit der All-analogue Air-Funktion glänzen, deren analoge Schaltung den klassischen Focusrite ISA 110 Vorverstärker emuliert. J-FET-Instrumenteneingänge bieten dedizierte, ultrahohe Impedanz, extrem breite Audiobandbreite und ahmen Gitarrenverstärkereingänge nach, um den natürlichen Klang von Gitarren zu bewahren.
Die begleitende Softwareanwendung, Focusrite Control, wurde entwickelt, um Ihnen die einfache Konfiguration des Clarett+ 8Pre mit Signalroutings für die meisten gängigen Aufnahmeaufgaben zu ermöglichen. Für komplexere Situationen bietet sie umfangreiche Routing- und Monitoring-Optionen sowie die Möglichkeit, globale Hardware-Einstellungen wie Sample-Rate und Synchronisation zu steuern. Sie können Focusrite Control von focusrite.com/downloads herunterladen.
iPad- und iPhone-Benutzer können zusätzlich Focusrite iOS Control aus dem App Store®. herunterladen. Die App kommuniziert über WiFi mit Focusrite Control, das auf Ihrem Computer läuft, und ermöglicht Ihnen die Anpassung Ihrer Monitor-Mixe und Eingangseinstellungen von Ihrem iOS-Gerät aus. Weitere Informationen finden Sie im Focusrite Control Benutzerhandbuch.

Lieferumfang

Zusammen mit Ihrem Clarett+ 8Pre sollten Sie Folgendes erhalten:

• Netzkabel mit IEC-Stecker
• USB-C-zu-USB-A-Kabel
• USB-C-zu-USB-C-Kabel

Focusrite Control ist unter focusrite.com/downloads erhältlich. Unter Windows installiert Focusrite Control auch den erforderlichen Treiber. Mac-Benutzer: Das Clarett+ 8Pre ist auf Macs class-compliant, daher sind keine Treiber erforderlich.
Als Clarett+-Besitzer haben Sie auch Anspruch auf eine Auswahl an Software von Drittanbietern.
Besuchen Sie focusrite.com/included_software/ClarettPlus-8Pre, um herauszufinden, was enthalten ist.

Systemanforderungen

Bitte besuchen Sie den folgenden Link für aktuelle Informationen zur Kompatibilität von Computern und Betriebssystemen für alle Clarett+-Produkte: support.focusrite.com

ERSTE SCHRITTE

Software-Installation

Focusrite Control und die Treibersoftware, die für das Clarett+ 8Pre benötigt werden, stehen auf der Focusrite-Website zum Download bereit: focusrite.com/downloads.
Klicken Sie auf der Downloads-Seite auf Clarett+ range (Clarett+ Serie). Sie gelangen dann zu einer Seite mit allen verfügbaren Downloads für die Clarett+ range.

Um die benötigte Version von Focusrite Control herunterzuladen, klicken Sie auf die entsprechende Download (Herunterladen) Schaltfläche.
Beachten Sie, dass der Windows-Treiber im Focusrite Control-Download enthalten ist. Für Macs ist kein zusätzlicher Treiber erforderlich.

Registrierung Ihres Clarett+ 8Pre

Wenn Sie Probleme mit den folgenden Schritten haben, sehen Sie sich bitte unsere Videoanleitung hier an:
focusrite.com/get-started/ClarettPlus-8Pre.

1. Gehen Sie zu focusrite.com/register/.


2. Falls Sie noch kein Focusrite/Novation-Konto haben, wählen Sie CREATE AN ACCOUNT (Konto erstellen) und folgen Sie den Anweisungen auf dem Bildschirm.

3. Falls Sie ein Konto haben, melden Sie sich an und wählen Sie REGISTER A NEW PRODUCT (Neues Produkt registrieren):


4. Wählen Sie Ihr Clarett+-Gerät aus der Product (Produkt) Dropdown-Liste und geben Sie die Seriennummer Ihres Geräts unten auf der Seite ein. Sie finden die Seriennummer auf der Unterseite des Clarett+ 8Pre und auch auf der Geschenkbox. Klicken Sie dann auf Set Serial Number (Seriennummer festlegen).
5. Befolgen Sie die restlichen Anweisungen auf dem Bildschirm, um die Registrierung Ihres Geräts abzuschließen.
6. Nach Abschluss der Registrierung erscheint Ihr Produkt in Ihrem Konto unter der My Hardware (Meine Hardware) Registerkarte.
7. Alle Ihre gebündelten Software finden Sie unter der My Software (Meine Software) Registerkarte in Ihrem Konto.

Hardware-Funktionen

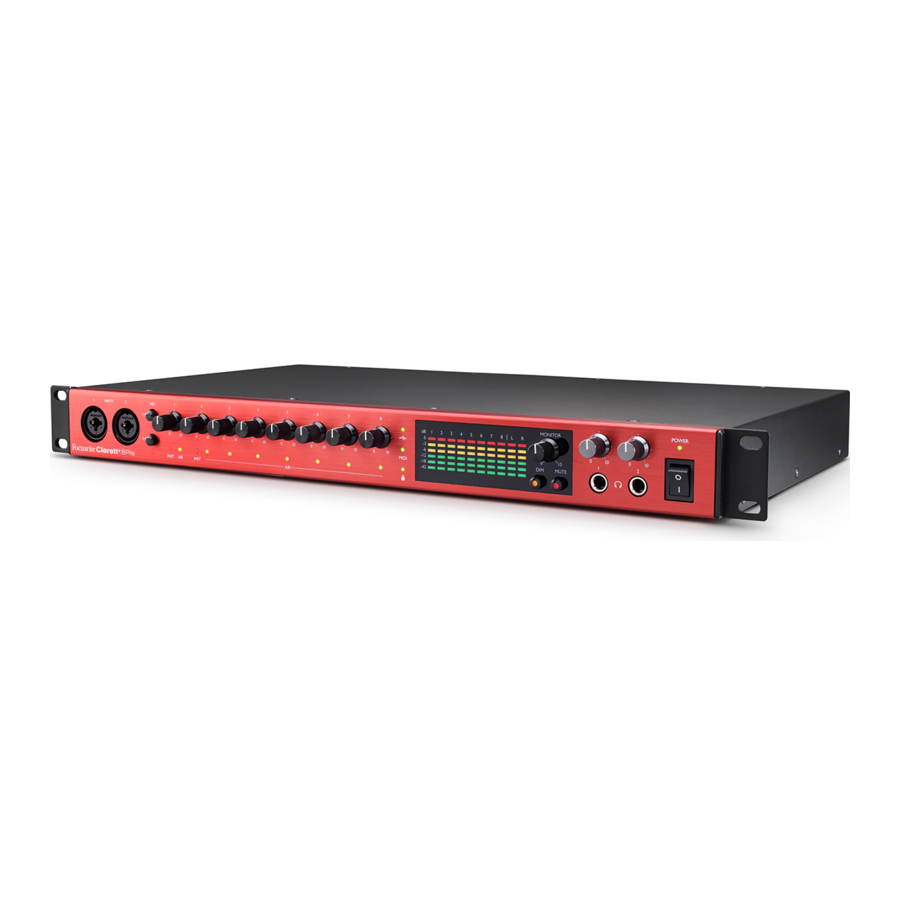

Vorderseite

Die Vorderseite umfasst alle Eingangsverstärkungs- und Monitoring-Bedienelemente sowie zwei Eingangsanschlüsse für Mikrofon-, Line- und Instrumentensignale.

1. EINGÄNGE 1 & 2 – Kombinierte XLR-Eingangsbuchsen – zum Anschließen von Mikrofonen, Instrumenten (z. B. Gitarre) oder Line-Pegel-Signalen über XLR- oder 6,35-mm-Klinkenbuchsen, je nach Bedarf. Für Instrumente oder Line-Pegel-Signale können entweder TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden.
2. 48V – zwei Schalter, die 48 V Phantomspeisung an den XLR-Kontakten der Kombi-Anschlüsse für die Mikrofoneingänge 1-4 bzw. 5-8 aktivieren. (Beachten Sie, dass die Eingänge 3 bis 8 auf der Rückseite liegen.) Jeder Schalter verfügt über eine rote LED, die anzeigt, wenn die Phantomspeisung aktiviert ist. Beachten Sie, dass nicht alle Mikrofone Phantomspeisung benötigen. Wenn Sie unsicher sind, ob Ihr Mikrofon Phantomspeisung zum Betrieb benötigt, lesen Sie bitte die Mikrofon-Dokumentation.
3. Gain 1 bis 8 – acht Drehregler: stellen Sie die Eingangsverstärkung für die Signale an den Eingängen 1 bis 8 entsprechend ein.
4. INST – zwei rote LEDs, die aufleuchten, wenn der Instrumentenmodus für die Klinkeneingänge 1 oder 2 in der Focusrite Control Software ausgewählt ist. Wenn INST ausgewählt ist, werden der Verstärkungsbereich und die Eingangsimpedanz geändert (im Verhältnis zu LINE), und der Eingang wird unsymmetrisch. Dies optimiert ihn für den direkten Anschluss von Instrumenten über einen 2-poligen (TS) Klinkenstecker. Wenn INST ausgeschaltet ist, können Sie Line-Pegel-Signale anschließen. Line-Pegel-Signale können entweder symmetrisch über eine 3-polige (TRS) Klinkenbuchse oder unsymmetrisch über eine 2-polige (TS) Klinkenbuchse angeschlossen werden.
5. AIR – acht gelbe LEDs – eine pro Eingang – die aufleuchten, wenn die AIR-Funktion für den Eingang in Focusrite Control ausgewählt ist. AIR modifiziert den Frequenzgang der Eingangsstufe, um klassische, transformatorbasierte Focusrite ISA Mikrofon-Vorverstärker zu modellieren.
6. Anzeigen – zehn 6-Segment-LED-Bargraph-Anzeigen, die a) die Signalpegel der acht analogen Eingangssignale (Anzeigen 1 bis 8) und b) die Signalpegel an den MONITOR 1 und 2 Ausgängen (Anzeigen L und R) anzeigen. Die Eingangsanzeigen zeigen den Signalpegel nach der Eingangsverstärkungsstufe an. Die Ausgangsanzeigen zeigen den Signalpegel vor dem Monitorpegelregler [10] an, der daher ihre Anzeige nicht beeinflusst. Die LEDs leuchten bei -42 (grün, "Signal vorhanden"), -18 und -12 dBFS (grün), -6 und -3 dBFS (gelb) und 0 dBFS (rot). 0 dBFS bedeutet digitales Clipping und sollte immer vermieden werden.
7. (USB aktiv) – eine grüne LED, die aufleuchtet, wenn das Gerät eine Verbindung mit dem Computer hergestellt hat, an den es angeschlossen ist.
8. MIDI – eine grüne LED, die aufleuchtet, wenn MIDI-Daten am MIDI-IN-Anschluss auf der Rückseite empfangen werden.
9. (Gesperrt) – eine grüne LED, die die Taktsynchronisation bestätigt, entweder mit dem internen Takt des Clarett+ 8Pre oder mit einem externen digitalen Eingang.

10. MONITOR – Haupt-Monitor-Ausgangspegelregler – dieser Regler steuert normalerweise den Pegel an den Haupt-Monitor-Ausgängen auf der Rückseite, kann aber in Focusrite Control so konfiguriert werden, dass er den Pegel mehrerer Ausgangspaare anpasst.
11. DIM (Abdimmen) und MUTE (Stummschalten) – zwei Schalter, die die Monitorausgänge des Clarett+ 8Pre steuern; DIM (Abdimmen) reduziert die Ausgangspegel um 18 dB, während MUTE (Stummschalten) die Ausgänge ausschaltet. Standardmäßig beeinflussen diese Schalter die Haupt-Monitor-Ausgänge 1 und 2, können aber in Focusrite Control so konfiguriert werden, dass sie auf beliebige analoge Ausgänge wirken. Die Schalter sind intern beleuchtet (DIM (Abdimmen): gelb, MUTE (Stummschalten): rot), was anzeigt, dass die Funktion ausgewählt ist.
12. (Kopfhörer) 1 und 2 – schließen Sie ein oder zwei Paare Stereo-Kopfhörer an die beiden 6,35-mm-TRS Klinkenbuchsen unter den Reglern an. Die Kopfhörerausgänge führen immer die Signale, die in Focusrite Control aktuell zu den analogen Ausgängen 7/8 und 9/10 (als Stereopaare) geleitet werden.
13. POWER (Strom) – Netzschalter und LED.
14. Rack-Befestigungswinkel zur Montage des Clarett+ 8Pre in einem Standard-19-Zoll-Geräterack.

Rückseite

1. MIKROFON-/LINE-EINGÄNGE 3 bis 8 – Kombinierte XLR-Eingangsbuchsen – zum Anschließen weiterer Mikrofone oder Line-Pegel-Signale über XLR- oder 6,35-mm-Klinkenbuchsen, je nach Bedarf. Für Line-Pegel-Signale können entweder 6,35-mm-TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden.
2. LINE-AUSGÄNGE 3 bis 10 – acht symmetrische analoge Line-Ausgänge an 6,35-mm-Klinkenbuchsen; verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für eine unsymmetrische Verbindung. Die zu diesen Ausgängen geleiteten Signale werden in Focusrite Control definiert, um alternative Lautsprecher (d. h. Midfield, Nearfield usw.), die zusätzlichen Lautsprecher in einem Mehrkanal-Monitoringsystem anzusteuern oder Audio an externe FX-Prozessoren zu senden.
3. MONITOR 1 und 2 – zwei symmetrische analoge Line-Ausgänge an 6,35-mm-Klinkenbuchsen (mit "Anti-Thump"-Funktion); verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für eine unsymmetrische Verbindung. Dies sind auch die Line-Ausgänge 1 und 2 und werden im Allgemeinen zum Ansteuern der Haupt-L- und R-Lautsprecher Ihres Monitoringsystems verwendet. Die Ausgangs-Routing kann jedoch in Focusrite Control angepasst werden.
4. OPTICAL IN und OUT – zwei TOSLINK-Anschlüsse, die jeweils acht Kanäle digitales Audio im ADAT-Format bei 44,1/48 kHz Abtastrate oder vier Kanäle bei 88,2/96 kHz übertragen. Dieser Eingang kann auch eine stereoskopische optische S/PDIF-Quelle akzeptieren: diese Option wird in Focusrite Control ausgewählt. Beachten Sie, dass dieser Eingang bei Abtastraten von 176,4/192 kHz deaktiviert ist.
5. WORD CLOCK OUTPUT (Wordclock-Ausgang) – ein BNC-Anschluss, der die Wordclock des Clarett+ 8Pre überträgt; dieser kann zur Synchronisation anderer digitaler Audiogeräte verwendet werden.
6. – USB-Anschluss; verbinden Sie das Clarett+ 8Pre mit einem USB-Kabel mit Ihrem Computer.
7. MIDI IN und MIDI OUT – Standard-5-polige DIN-Buchsen zum Anschließen externer MIDI-Geräte. Sie können MIDI-Daten zwischen Ihrem Computer und externen MIDI-Geräten senden/empfangen.
8. SPDIF IN und OUT – zwei Phono- (RCA) Buchsen, die zweikanalige digitale Audiosignale im S/PDIF-Format in das Clarett+ 8Pre hinein und heraus übertragen. Wie alle anderen Ein- und Ausgänge kann das Routing der S/PDIF-Signale in Focusrite Control angepasst werden.
9. Netzstrom – Standard-IEC- (AC) Anschluss. Das Clarett+ 8Pre ist mit einem "Universal"-Netzteil ausgestattet und läuft mit jeder Netzspannung von 100 bis 240 V, bei 50 oder 60 Hz.

Anschließen Ihres Clarett+ 8Pre

Das Clarett+ 8Pre sollte mit dem mitgelieferten Netzstromkabel an den Netzstrom angeschlossen werden. Stecken Sie den IEC-Anschluss in die IEC-Buchse auf der Rückseite und schalten Sie das Gerät mit dem Netzschalter an der Vorderseite ein.
Das Clarett+ 8Pre verfügt über einen USB-C™-Anschluss (auf der Rückseite). Sobald die Software-Installation abgeschlossen ist, schließen Sie das Clarett+ 8Pre einfach mit einem USB-Kabel an Ihren Computer an.

Audio-Einrichtung am Computer

Wenn Sie Ihr Clarett+ 8Pre zum ersten Mal an Ihren Computer anschließen, müssen Sie es als Audio-Eingangs-/Ausgangsgerät auswählen.

• macOS: Die Auswahl erfolgt in Systemeinstellungen > Ton: Wählen Sie das Focusrite-Gerät auf beiden Seiten für Eingabe und Ausgabe.
• Windows: Die Auswahl erfolgt in Systemsteuerung > Sound: Klicken Sie mit der rechten Maustaste auf das Focusrite-Gerät und wählen Sie Set as Default Device (Als Standardgerät festlegen) in beiden Registerkarten Aufnahme und Wiedergabe.

Sollten Probleme auftreten, finden Sie ausführliche Informationen zur Auswahl des Clarett+ 8Pre als Audiogerät unter focusrite.com/get-started/ClarettPlus-8Pre.
Nach der ersten Verbindung sollte Ihr Betriebssystem das Clarett+ 8Pre automatisch als standardmäßiges Audiogerät auswählen.

Audio-Einrichtung in Ihrer DAW

Nach der Installation der Treiber und dem Anschluss der Hardware können Sie das Clarett+ 8Pre mit Ihrer DAW verwenden.
Bitte beachten Sie – Ihre DAW wählt das Clarett+ 8Pre möglicherweise nicht automatisch als Standard-I/O-Gerät aus. In diesem Fall müssen Sie den Treiber auf der _Audio-Setup-* Seite Ihrer DAW manuell auswählen und _Clarett+
8 _{Pre USB} (Mac) oder Focusrite USB ASIO (Windows) auswählen. Bitte konsultieren Sie die Dokumentation oder Hilfedateien Ihrer DAW, wenn Sie unsicher sind, wo Sie das Clarett+ 8Pre als Ihr Audiogerät auswählen können.
* Typischer Name – Seitennamen können je nach DAW variieren

Anschließen des Clarett+ 8Pre an Lautsprecher

Die 6,35-mm-Klinken-MONITOR-Ausgänge auf der Rückseite (Line-Ausgänge 1 und 2) werden normalerweise zum Ansteuern von Monitorlautsprechern verwendet. Aktive Monitore verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher benötigen einen separaten Stereo-Verstärker; in diesem Fall sollten die Ausgänge auf der Rückseite mit den Eingängen des Verstärkers verbunden werden.

Alle Line-Ausgangs-Anschlüsse sind 3-polige (TRS) 6,35-mm-Klinkenbuchsen und elektronisch symmetrisch. Typische Consumer- (Hi-Fi) Verstärker und kleine aktive Monitore verfügen über unsymmetrische Eingänge, entweder an Phono- (RCA) Buchsen oder über einen 3,5-mm-3-poligen Klinkenstecker für den direkten Anschluss an einen Computer. In beiden Fällen verwenden Sie ein geeignetes Verbindungskabel mit Klinkensteckern an einem Ende.
Professionelle Endstufen verfügen im Allgemeinen über symmetrische Eingänge.

Anschließen zusätzlicher Monitore
Beim Mischen können Sie mehrere Paare zusätzlicher Lautsprecher (Midfield, Nearfield usw.) an die Ausgangspaare anschließen und Focusrite Control verwenden, um Ihren Mix nach Belieben auf die verschiedenen Ausgänge zu leiten, um Ihren Mix auf den verschiedenen Lautsprechern zu überprüfen.


MONITOR 1 und 2 Ausgänge verfügen über eine "Anti-Thump"-Schaltung, die Ihre Lautsprecher schützt, wenn das Clarett+ 8Pre eingeschaltet wird, während die Lautsprecher (und der Verstärker, falls verwendet) angeschlossen und aktiv sind.
LINE-AUSGÄNGE 3 bis 10 verfügen nicht über diese Schaltung. Wenn Sie zusätzliche Lautsprecher verwenden, die an diese Ausgänge angeschlossen sind, schalten Sie zuerst Ihr Clarett+ 8Pre ein und dann die Lautsprecher oder den Leistungsverstärker.
Gewöhnen Sie sich aber in jedem Fall an diese allgemeine Regel – es ist gute Audiopraxis, jedes Lautsprechersystem einzuschalten, nachdem Sie die versorgenden Geräte eingeschaltet haben.

Arbeiten mit Surround-Sound

Da das Clarett+ 8Pre mit zehn Line-Ausgängen ausgestattet ist, eignet es sich für das Arbeiten mit Mehrkanal-Soundformaten – LCRS, 5.1 Surround oder 7.1 Surround, zum Beispiel.
Um jeden Kanal dem richtigen Ausgang zuzuweisen, müssen Sie die DAW-Ausgänge in Focusrite Control zu den Line-Ausgängen leiten (z. B. DAW-Ausgang 1 > Line-Ausgang 1, DAW-Ausgang 2 > Line-Ausgang 2 usw.).

Windows-Benutzer:
Unter Windows kann Surround-Sound nur in Software verwendet werden, die Mehrkanal-ASIO unterstützt. In den meisten Fällen ist dies Ihre DAW, und im Allgemeinen erlauben DAWs, die im Surround-Modus mischen können, die Lautsprecherzuordnung auf der Audio Output Preferences (Audio-Ausgabe-Einstellungen) oder I/O Settings (I/O-Einstellungen) Seite der DAW einzurichten.
Bitte konsultieren Sie das Benutzerhandbuch (oder die Hilfedateien) Ihrer DAW, um Anleitungen zur Einrichtung der Ausgänge für das Surround-Mixing mit der gewünschten Lautsprecherkonfiguration zu erhalten.

Mac-Benutzer:
Auf Macs kann die Surround-Sound-Konfiguration von allen Anwendungen vorgenommen werden, die Mehrkanal-Audio unterstützen (DAWs & regul**SIGNauml;re macOS-Anwendungen). Gehen Sie dazu zu: Programme > Dienstprogramme > Audio-MIDI-Setup > Clarett+ 8Pre > Lautsprecher konfigurieren > Konfiguration > Gewünschte Konfiguration auswählen.

Das folgende Beispiel zeigt, wie Sie die sechs Lautsprecher in einer 5.1 Surround-Monitoring-Anordnung anschließen würden.

ANWENDUNGSBEISPIELE

Das Clarett+ 8Pre ist eine ausgezeichnete Wahl für viele Aufnahme- und Monitoring-Anwendungen. Einige typische Konfigurationen sind unten dargestellt.

Aufnahme einer Band

Dieses Setup veranschaulicht eine typische Konfiguration für Mehrspuraufnahmen mit DAW-Software auf Ihrem Computer.
Eine Auswahl an Quellen – Mikrofone, Gitarren und ein Keyboard – sind an die Eingänge des Clarett+ 8Pre angeschlossen. Beachten Sie, dass nur die Eingänge 1 und 2 direkt für Instrumente konfiguriert werden können, daher haben wir die Gitarren dort angeschlossen. Stellen Sie sicher, dass für die Eingänge 1 und 2 der Instrumentenmodus in Focusrite Control ausgewählt ist und die INST-LEDs leuchten.
Die Verbindung zum Computer mit der DAW-Software erfolgt über ein USB-Kabel. Dieses überträgt alle Eingangs- und Ausgangssignale zwischen der DAW und dem Clarett+ 8Pre. Sobald die Audio-Einrichtung in der DAW korrekt konfiguriert ist, wird jede Eingangsquelle automatisch auf eine eigene DAW-Spur zur Aufnahme geleitet.

Ein Hinweis zur Latenz
Sie werden den Begriff "latency" (Latenz) wahrscheinlich schon im Zusammenhang mit digitalen Audiosystemen gehört haben. Im Falle der oben beschriebenen DAW-Aufnahmeanwendung ist Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audiosoftware zu durchlaufen und zu Ihnen zurückzukehren.
Obwohl in den meisten Aufnahmesituationen kein Problem, kann Latenz für einen Musiker, der während der Überwachung seiner Eingangssignale aufnehmen möchte, ein Problem darstellen. Dies kann der Fall sein, wenn Sie Ihre Puffergröße erhöhen müssen, was erforderlich sein könnte, wenn Sie Overdubs in einem großen Projekt mit vielen DAW-Spuren, Software-Instrumenten und FX-Plug-ins aufnehmen.
Häufige Symptome einer zu niedrigen Puffergröße können fehlerhaftes Audio (Klicks und Knistern) oder eine besonders hohe CPU-Auslastung innerhalb Ihrer DAW sein (die meisten DAWs verfügen über CPU-Anzeigen). Wenn dies auf einem Mac auftritt, können Sie die Puffergröße direkt in der DAW-Anwendung erhöhen; auf einem Windows-PC müssen Sie dies im _{ASIO ControlPanel} ändern, das normalerweise über die DAW-Setup Preferences* zugänglich ist.
Das Clarett+ 8Pre ermöglicht in Verbindung mit Focusrite Control ein "low latency monitoring" (Monitoring mit niedriger Latenz), wodurch dieses Problem behoben wird. Sie können Ihre Eingangssignale direkt zu den Kopfhörer- und Line-Ausgängen des Clarett+ 8Pre leiten. Dadurch können die Musiker sich selbst mit extrem niedriger Latenz – d. h. effektiv in "real time" (Echtzeit) – zusammen mit der Computerwiedergabe hören. Die Eingangssignale zum Computer werden durch diese Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass in diesem Fall keine Effekte, die von Software-Plug-ins zu den Live-Instrumenten hinzugefügt werden, in den Kopfhörern zu hören sind, obwohl die Effekte weiterhin auf der Aufnahme vorhanden sind.
* Typischer Name – Seitennamen können je nach DAW variieren

Verwendung der optischen Anschlüsse

Zusätzlich zu acht analogen Eingängen verfügt das Clarett+ 8Pre über einen ADAT-Eingangsport (OPTICAL IN), der zusätzliche acht Audioeingänge bei 44,1/48 kHz Abtastrate oder vier bei 88,2/96 kHz bereitstellen kann. Die Verwendung eines separaten 8-Kanal-Mikrofonvorverstärkers mit ADAT-Ausgang – wie dem Focusrite Clarett+ OctoPre – bietet eine einfache und ausgezeichnete Methode zur Erweiterung der Eingangskapazität des Clarett+ 8Pre.

Der OPTICAL OUT-Port des Clarett+ OctoPre wird mit einem einzigen TOSLINK-Optikkabel an den OPTICAL IN-Port des Clarett+ 8Pre angeschlossen. Eine stabile Word-Clock-Synchronisation kann erreicht werden, indem der WORD CLOCK-Ausgang des Clarett+ 8Pre mit dem WORD CLOCK IN des Clarett+ OctoPre verbunden und das Clarett+ OctoPre so eingestellt wird, dass es dies als Synchronisationsquelle verwendet. Alternativ kann das Clarett+ 8Pre so eingestellt werden, dass es über das ADAT-Format-Signal am OPTICAL IN-Port synchronisiert. Um dies in Focusrite Control zu tun, gehen Sie zu Device Settings (Geräteeinstellungen) und setzen Sie Clock Source (Taktrate) auf ADAT.
HINWEIS: Wenn Sie zwei digitale Geräte auf irgendeine Weise verbinden, stellen Sie immer sicher, dass beide auf dieselbe Abtastrate eingestellt sind.
Sie können zusätzliche ADAT-Eingänge in Focusrite Control auf dieselbe Weise wie andere Eingänge routen. ADAT-Eingänge können je nach Bedarf Teil des Kopfhörermixes eines Musikers sein.
Wenn ein geeigneter D/A-Wandler mit ADAT-Eingang verfügbar ist, kann der OPTICAL OUT-Port umgekehrt verwendet werden; zum Beispiel können zusätzliche Ausgänge der DAW in den analogen Bereich umgewandelt werden, um die Verwendung eines externen Hardware-Mischpults zum Abmischen einer großen Anzahl von DAW-Spuren zu ermöglichen.

Verwendung des Clarett+ 8Pre als Standalone-Mixer

Das Clarett+ 8Pre kann eine in Focusrite Control definierte Mix-Konfiguration in der Hardware speichern. Diese Funktion ermöglicht es Ihnen, es – zum Beispiel als Bühnen-Keyboard-Mixer – mit Ihrem Computer zu konfigurieren und die Konfiguration dann im Gerät selbst zu speichern. Anschließend können Sie das Clarett+ 8Pre als Rack-Mixer als Teil Ihres Keyboard-Setups verwenden, um den Gesamtmix mehrerer Keyboards zu steuern.

Im dargestellten Beispiel sind drei Stereo-Keyboards an die rückseitigen Eingänge des Clarett+ 8Pre angeschlossen; die Ausgänge 1 und 2 sind mit dem Haupt-PA-System verbunden. Sie können die Lautstärke der einzelnen Keyboards über die Frontplatte einstellen und den Pegel, mit dem Sie die gemischten Keyboards über die Lautsprecher hören, anpassen.

Bereitstellung von Foldback während der Aufnahme

Während der Aufnahme hören Musiker sich oft selbst zusammen mit anderen Spielern, und beim Overdubbing die bereits aufgenommenen Spuren.
Focusrite Control ermöglicht es Ihnen, mehrere verschiedene Mixe zu definieren, von denen jeder entweder Mono oder Stereo sein kann und zu jedem der Ausgänge des Clarett+ 8Pre geroutet werden kann. Das bedeutet, dass jeder aufgenommene Musiker einen einzigartigen Mix haben kann. In ihrem Mix können Sie beliebige Hardware-Eingänge des Clarett+ 8Pre einbeziehen und diese mit DAW-Spuren, wie Click- oder vorab aufgenommenen Backing-Tracks, kombinieren. Weitere Informationen zur Konfiguration verschiedener Mixe und deren Routing zu den verschiedenen Ausgängen des Clarett+ 8Pre finden Sie im Focusrite Control Guide (erhältlich unter focusrite.com/downloads).
Jeder der Kopfhörerausgänge an der Vorderseite bietet zunächst einen Standard-Mix: Der Mix von Kopfhörer 1 ist immer derselbe Stereo-Mix, der zu den Line-Ausgängen 7 und 8 geroutet wird, während der Mix von Kopfhörer 2 immer derselbe Stereo-Mix ist, der zu den Line-Ausgängen 9 und 10 geroutet wird. Sie können den Inhalt beider Mixe in Focusrite Control anpassen – der für Ausgänge 7/8 definiert, was über Kopfhörer 1 zu hören ist, und der für Ausgänge 9/10 definiert, was über Kopfhörer 2 zu hören ist.
Einer oder beide davon können für den Mix eines Musikers verwendet werden; jeder Ausgang kann ein Paar Kopfhörer direkt ansteuern. Dies ist die einfachste Methode und hat den Vorteil, dass die Mixe Stereo sind. Wenn Sie zusätzliche Kopfhörerpaare ansteuern müssen, müssen Sie einen externen Kopfhörerverstärker in Ihr Setup integrieren:

Denken Sie immer daran – wenn Sie Monitor-Mixe von Eingangssignalen beziehen, stellen Sie sicher, dass die DAW-Kanäle, auf denen Sie aufnehmen, stummgeschaltet sind, da die Musiker sich sonst "twice" (zweimal) hören, wobei ein Signal hörbar als Echo verzögert ist.

FOCUSRITE CONTROL - ÜBERBLICK

Focusrite Control ist die Softwareanwendung für das Clarett+ 8Pre, die unter focusrite.com/downloads heruntergeladen werden kann. Eine iOS-App, die die WiFi-Steuerung von Focusrite Control ermöglicht, ist ebenfalls im Apple App Store erhältlich.
Focusrite Control ermöglicht es Ihnen, einen benutzerdefinierten Monitor-Mix für jeden Musiker zu erstellen und das Routing aller Audiosignale zu den physischen Audioausgängen festzulegen. Die Auswahl von Abtastrate und Clock-Quelle ist ebenfalls in Focusrite Control verfügbar.
Focusrite Control verfügt über ein eigenes Benutzerhandbuch, das detaillierte Bedienungsanleitungen für alle Aspekte der Software enthält.
Dieses kann unter focusrite.com/downloads heruntergeladen werden.

CLARETT+ 8PRE TECHNISCHE SPEZIFIKATIONEN

Leistungsmerkmale

Wo möglich, werden die Spezifikationen gemäß AES17 gemessen. Sofern nicht anders angegeben, sind alle Spezifikationsmessungen unbewertet.

Konfiguration
Eingänge	18: analog (8), S/PDIF (2), ADAT (8)
Ausgänge	Analog (10), ADAT (8) S/PDIF (2), Kopfhörer (2 Stereo)
Mixer	Vollständig zuweisbarer 26-in/10-out Mixer
Benutzerdefinierte Mixe	10 Mono
Maximale Eingänge für benutzerdefinierte Mixe	18 Mono
Digitale Leistung
Unterstützte Abtastraten	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Mikrofoneingänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.03 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikbereich	118 dB bei minimaler Verstärkung (A-bewertet)
THD+N	-110 dB @ -1 dBFS und 20 dB Verstärkung
Noise EIN	-129 dBu (A-bewertet)
Maximaler Eingangspegel	18 dBu
Verstärkungsbereich	57 dB
Impedanz	AIR aus: 6.2K AIR ein: 2.2K
Line-Eingänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.05 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikbereich	118 dB bei minimaler Verstärkung (A-bewertet)
THD+N	-100 dB @ -1 dBFS und minimale Verstärkung
Maximaler Eingangspegel	26 dBu
Verstärkungsbereich	57 dB
Impedanz	66K
Instrumenteneingänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.04 dB; 20 Hz – 35 kHz, +/-<0.15 dB
Dynamikbereich	116 dB (A-bewertet)
THD+N	-96.5 dB @ -1 dBFS und minimale Verstärkung
Maximaler Eingangspegel	15 dBu
Verstärkungsbereich	57 dB
Impedanz	2.3M
Line- und Monitorausgänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.02 dB; 20 Hz – 35 kHz, +/-<0.02 dB
Dynamikbereich Ausgänge (1-2)	124 dB (A-bewertet)
THD+N Ausgänge (1-2)	-106 dB
Maximaler Ausgangspegel (0 dBFS) Symmetrische Line-/TRS-Ausgänge	18 dBu
Impedanz	68
Kopfhörerausgänge
Frequenzgang	20 Hz – 20 kHz, +/-<0.06 dB; 20 Hz – 35 kHz, +/-<0.07 dB
Dynamikbereich	118 dB (A-bewertet)
THD+N	-104 dB
Maximaler Ausgangspegel	16 dBu
Impedanz	5

Physikalische und elektrische Eigenschaften

FEHLERBEHEBUNG

Hilfe zum Einstieg in Ihr Clarett+ finden Sie unter: focusrite.com/get-started
Wenn Sie Fragen haben oder jederzeit Hilfe zu Ihrem Clarett+ benötigen, besuchen Sie bitte unser Hilfe-Center.
Hier können Sie auch unser Support-Team kontaktieren: support.focusrite.com

URHEBERRECHTS- UND RECHTLICHE HINWEISE

Focusrite, Clarett und OctoPre sind eingetragene Marken von Focusrite Audio Engineering Ltd. in den Vereinigten Staaten und anderen Ländern.
ADAT ist eine eingetragene Marke von inMusic Brands in den USA und anderen Ländern.
iOS, iPhone, iPad und App Store sind Marken von Apple Inc., registriert in den USA und anderen Ländern und Regionen.
USB Type-C^® und USB-C^® sind eingetragene Marken des USB Implementers Forum.
Thunderbolt ist eine Marke der Intel Corporation oder ihrer Tochtergesellschaften in den USA und/oder anderen Ländern.
2021 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
focusrite.com
