Focusrite Clarett 4Pre USB - Audio-Interface-Handbuch

ÜBERSICHT

Übermäßige Schalldruckpegel von Ohr- und Kopfhörern können zu Gehörschäden führen.

Dieses Gerät ist nur kompatibel mit USB Typ 2.0-, 3.0- oder 3.1-Anschlüssen oder Thunderbolt™ 3-Anschlüssen. Weitere Informationen zur Kompatibilität von Computeranschlüssen finden Sie unter:
support.focusrite.com/hc/articles/115002287829-USB-port-clarification-and-compatibility

Einführung

In Verbindung mit der Focusrite Control-Anwendung verfügen Sie nun über eine äußerst vielseitige und professionelle Lösung für die Weiterleitung hochwertiger Audiosignale zu und von Ihrem Computer-Aufnahmesystem mit extrem niedriger Latenz.
Sie können das Clarett 4Pre USB auch als "stand-alone" (eigenständiges) Interface auf der Bühne verwenden und so die Vorteile der hochwertigen analogen Mikrofonvorverstärker von Focusrite in Ihre Live-Performance einbringen.
Dieses Benutzerhandbuch bietet eine detaillierte Erklärung der Hardware, um Ihnen ein umfassendes Verständnis der Betriebsfunktionen des Produkts zu vermitteln. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das Handbuch durchzulesen, egal ob Sie neu in der computergestützten Aufnahme sind oder ein erfahrenerer Benutzer, damit Sie sich aller Möglichkeiten bewusst sind, die das Clarett 4Pre USB bietet.

Dies enthält alle Details zu Focusrite Control, der Softwareanwendung, die speziell für die Verwendung mit der Focusrite Clarett USB-Interface-Reihe entwickelt wurde.
Wenn eines der Benutzerhandbücher nicht die benötigten Informationen enthält, besuchen Sie bitte support.focusrite.com, wo Sie Artikel und Tutorials finden, die über den Umfang dieses Benutzerhandbuchs hinausgehen. Ein Video-Tutorial für den Einstieg ist ebenfalls verfügbar unter: focusrite.com/get-started.

Funktionen

Das Clarett 4Pre USB Audio-Interface ermöglicht den Anschluss von Mikrofonen, Musikinstrumenten, Audio-Line-Pegel-Signalen und digitalen Audiosignalen an einen Computer über dessen USB-Anschluss. Die Signale an den physischen Eingängen können an Ihre Audio-Aufnahmesoftware / digitale Audio-Workstation (im gesamten Benutzerhandbuch als "DAW" bezeichnet) weitergeleitet werden; ebenso können die Ausgänge der DAW so konfiguriert werden, dass sie an den physischen Ausgängen des Geräts erscheinen.
Audioquellen – Mikrofone, Instrumente usw. – können in Ihre DAW aufgenommen und dann über Verstärker und Lautsprecher, aktive Monitore, Kopfhörer, ein Mischpult oder jedes andere analoge oder digitale Audiogerät, das Sie verwenden möchten, wiedergegeben werden.
Das Clarett 4Pre USB ist auch ein MIDI-Interface, das Ihrem Computer ermöglicht, sich mit anderen MIDI-Geräten in Ihrem Studio zu verbinden.
Ein wichtiges Merkmal des Clarett 4Pre USB ist das analoge Vorverstärkerdesign. Zusätzlich zu ihrem klassenführenden Dynamikbereich und der Fähigkeit, jegliche benötigte Verstärkung zu liefern, beinhaltet die Schaltung nun eine aufregende neue AIR-Funktion. Individuell auf jedem Kanal wählbar, modifiziert AIR subtil den Frequenzgang des Vorverstärkers, um die Impedanz- und Resonanzeigenschaften der klassischen transformatorbasierten ISA-Mikrofonvorverstärker von Focusrite zu modellieren. Bei Aufnahmen mit hochwertigen Mikrofonen werden Sie eine verbesserte Klarheit und Definition im wichtigen Mittenfrequenzbereich feststellen, genau dort, wo sie für Gesang und viele akustische Instrumente am meisten benötigt wird.
Die begleitende Softwareanwendung, Focusrite Control, ist darauf ausgelegt, ein Minimum an Benutzerinteraktion zu erfordern, sodass Sie das Clarett 4Pre USB einfach mit Signalroutings konfigurieren können, die für die gängigsten Aufnahmeaufgaben geeignet sind. Für komplexere Situationen bietet es umfangreiche Routing- und Überwachungsoptionen sowie die Möglichkeit, globale Hardwareeinstellungen wie Sample-Rate und Synchronisation zu steuern. Sie können Focusrite Control herunterladen unter: focusrite.com/downloads
iPad- und iPhone-Benutzer können zusätzlich Focusrite iOS Control aus dem App Store® herunterladen. Die App kommuniziert über WiFi mit Focusrite Control, das auf Ihrem Computer läuft, und ermöglicht Ihnen, Ihre Monitor-Mixe von Ihrem iOS-Gerät aus anzupassen. Weitere Informationen finden Sie unter:
support.focusrite.com/hc/en-gb/articles/212028389-Focusrite-iOS-Control-Basic-setup

Lieferumfang

Zusammen mit Ihrem Clarett 4Pre USB sollten Sie Folgendes erhalten:

• Externes 12 V DC Netzteil (PSU)
• USB-C-auf-USB-A-Kabel
• USB-C-auf-USB-C-Kabel

Focusrite Control ist erhältlich unter focusrite.com/downloads. Unter Windows installiert Focusrite Control auch den benötigten Treiber. Mac-Benutzer: Clarett 4Pre USB ist auf Macs klassenkompatibel, daher sind keine Treiber erforderlich.
Als Clarett-Besitzer haben Sie auch Anspruch auf eine Auswahl an Software von Drittanbietern. Um herauszufinden, was enthalten ist, gehen Sie zu:
focusrite.com/usb-c-audio-interface/clarett-usb/clarett-4pre-usb

Systemanforderungen

Bitte besuchen Sie den folgenden Link für aktuelle Informationen zur Kompatibilität mit Computern und Betriebssystemen für alle Clarett-Produkte:
support.focusrite.com

ERSTE SCHRITTE

Software-Installation

Focusrite Control und die für das Clarett USB benötigte Treibersoftware stehen auf der Focusrite-Website zum Download bereit: focusrite.com/downloads.
Klicken Sie auf der Seite _Downloads auf _{Clarett USB range}. Dies führt Sie zu einer Seite mit allen Downloads, die für die Clarett USB-Reihe verfügbar sind.

Um die benötigte Version von Focusrite Control herunterzuladen, klicken Sie auf die entsprechende Schaltfläche _Download (Herunterladen).
Beachten Sie, dass der Windows-Treiber im Focusrite Control-Download enthalten ist. Für Macs ist kein zusätzlicher Treiber erforderlich.

Registrierung Ihres Clarett USB

Sollten Sie Probleme mit den folgenden Schritten haben, schauen Sie sich bitte unsere Videoanleitung hier an:
focusrite.com/get-started

1. Gehen Sie zu focusrite.com/register



2. Wenn Sie noch kein Focusrite/Novation-Konto haben, wählen Sie CREATE AN ACCOUNT (Konto erstellen) und folgen Sie den Anweisungen auf dem Bildschirm.

3. Wenn Sie ein Konto haben, melden Sie sich an und wählen Sie REGISTER A NEW PRODUCT (Neues Produkt registrieren):


4. Wählen Sie Ihr Clarett USB-Gerät aus der Product (Produkt)-Dropdown-Liste und geben Sie die Seriennummer Ihres Geräts unten auf der Seite ein. Sie finden die Seriennummer auf der Rückseite oder Unterseite des Clarett sowie auf der Geschenkbox. Klicken Sie dann auf Set Serial Number (Seriennummer festlegen).
5. Befolgen Sie die weiteren Anweisungen auf dem Bildschirm, um die Registrierung Ihres Geräts abzuschließen.
6. Nach Abschluss der Registrierung wird Ihr Product (Produkt) in Ihrem Account (Konto) unter dem Reiter My Hardware (Meine Hardware) angezeigt.
7. Ihre gesamte gebündelte Software finden Sie unter dem Reiter My Software (Meine Software) in Ihrem Konto.

Hardware-Merkmale

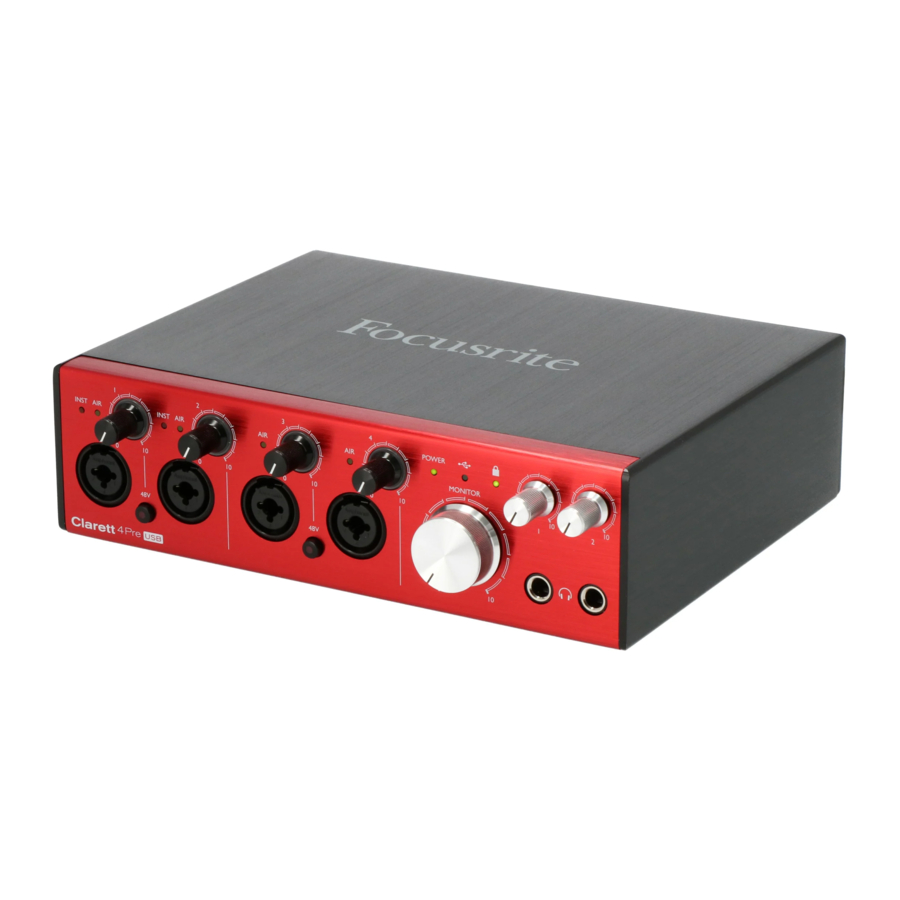

Vorderseite

Die Vorderseite verfügt über Eingangsverstärkungs- und Monitoring-Regler sowie vier Eingangsbuchsen für Mikrofon-, Line- und Instrumentensignale.

1. Inputs 1 bis 4 – Combo-XLR-Eingangsbuchsen für jeden Kanal – schließen Sie Mikrofone über XLR-Anschlüsse oder Line-Pegel-Signale über ¼"-Klinkenbuchsen an. Instrumente (z. B. Gitarre) können auch über ¼"-Klinkenbuchsen an die Eingänge 1 und 2 angeschlossen werden. Für Instrumente oder Line-Pegel-Signale können sowohl TRS- (symmetrisch) als auch TS- (unsymmetrisch) Klinkenstecker verwendet werden.
2. 48V – zwei Schalter, die 48 V Phantomspeisung an den XLR-Kontakten der Combo-Anschlüsse für die Mikrofoneingänge 1 & 2 bzw. 3 & 4 ermöglichen. Jeder Schalter verfügt über eine rote LED, die anzeigt, wenn die Phantomspeisung aktiviert ist. Beachten Sie, dass nicht alle Mikrofone Phantomspeisung benötigen. Wenn Sie unsicher sind, ob Ihr Mikrofon diese zum Betrieb benötigt, lesen Sie bitte die Dokumentation des Mikrofons.
3. Gain 1 bis 4 – vier Drehregler: stellen Sie die Eingangsverstärkung für die Signale an den Eingängen 1 bis 4 ein. Die Gain-Regler haben LED-„Halos“, die den Signalpegel bestätigen: Grün zeigt einen Eingangspegel von mindestens -42 dBFS an (d. h. „Signal vorhanden“), der Ring wird dann orange, wenn der Signalpegel -6 dBFS erreicht, und rot bei 0 dBFS.
4. INST – zwei rote LEDs, die aufleuchten, wenn der Instrumentenmodus für die Klinken-Eingänge 1 oder 2 in der Focusrite Control Software ausgewählt ist. Wenn der Instrumentenmodus ausgewählt ist, wird der Line-Eingang in einen hochohmigen unsymmetrischen Eingang umgewandelt. Sie können Instrumente hier über einen 2-poligen (TS) Klinkenstecker anschließen.
5. AIR – vier gelbe LEDs – eine pro Eingang – die aufleuchten, wenn die AIR-Funktion für den Eingang in Focusrite Control ausgewählt ist. AIR modifiziert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA Mikrofonvorverstärker zu modellieren.
6. (USB aktiv) – eine grüne LED, die aufleuchtet, wenn das Gerät eine Kommunikation mit dem angeschlossenen Computer hergestellt hat.
7. (Gesperrt) – eine grüne LED, die die Taktsynchronisation bestätigt, entweder mit der internen Clock des Clarett 4Pre USB oder mit einem externen Digitaleingang.
8. MONITOR – Hauptmonitor-Ausgangspegelregler – dieser Regler steuert normalerweise den Pegel an den Hauptmonitorausgängen auf der Rückseite, kann aber in Focusrite Control so konfiguriert werden, dass er den Pegel eines oder beider Paare der Analogausgänge anpasst.
9. (Kopfhörer) 1 und 2 – schließen Sie hier Kopfhörer an. Die Stereo-Mixe an diesen Ausgängen werden in Focusrite Control eingerichtet: Kopfhörer 1 trägt immer den gleichen Mix wie Line-Ausgänge 3 und 4, während Kopfhörer 2 einen unabhängigen Mix über die Ausgänge 5 und 6 in der Software bereitstellen kann. Jeder Kopfhörerausgang hat seinen eigenen Lautstärkeregler.
10. POWER – grüne LED bestätigt, dass die Gleichstromversorgung angeschlossen ist.

Rückseite

1. LINE INPUTS 5 to 8 – vier symmetrische analoge Line-Eingänge für die Kanäle 5 bis 8, auf ¼" TRS-Klinkenbuchsen. Schließen Sie hier weitere Line-Pegel-Signale mit ¼" TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkensteckern an.
2. LINE OUTPUTS 1 to 4 – vier symmetrische analoge Line-Ausgänge auf ¼" Klinkenbuchsen; verwenden Sie TRS-Klinken für eine symmetrische Verbindung oder TS-Klinken für unsymmetrisch. Line-Ausgänge 1 und 2 werden im Allgemeinen zum Ansteuern der Haupt-L- und R-Lautsprecher Ihres Monitoringsystems verwendet, während die Ausgänge 3 und 4 zum Anschließen zusätzlicher Line-Pegel-Geräte (z. B. externer FX-Prozessoren) verwendet werden können. Die zu allen Ausgängen geleiteten Signale können in Focusrite Control definiert werden.
3. OPTICAL INPUT – ein TOSLINK-Anschluss, der acht Kanäle digitales Audio im ADAT-Format bei einer Abtastrate von 44,1/48 kHz oder vier Kanäle bei 88,2/96 kHz überträgt. Dieser Eingang ist bei Abtastraten von 176,4/192 kHz deaktiviert. Dieser Eingang kann auch eine optische Stereo-S/PDIF-Quelle aufnehmen.
4. – USB-C™-Anschluss; verbinden Sie das Clarett 4Pre USB mit Ihrem Computer über das mitgelieferte USB-C-auf-USB-C- oder USB-C-auf-USB-A-Kabel.
5. MIDI IN and MIDI OUT – standardmäßige 5-Pin-DIN-Buchsen zum Anschluss externer MIDI-Geräte. Sie können MIDI-Daten zwischen Ihrem Computer und externen MIDI-Geräten senden/empfangen.
6. SPDIF IN and OUT – zwei RCA-Buchsen, die zwei digitale Audiokanäle im S/PDIF-Format in das oder aus dem Clarett 4Pre USB übertragen. Wie alle anderen Ein- und Ausgänge kann das Routing der S/PDIF-Signale in Focusrite Control angepasst werden. Der S/PDIF-Eingang erscheint in Focusrite Control als Inputs 9 und 10 und der S/PDIF-Ausgang als Outputs 7 und 8.
7. Externer DC-Stromeingang – versorgen Sie das Clarett 4Pre USB über das separate mitgelieferte AC-Netzteil (PSU) mit Strom. Das PSU ist ein 12 V DC-Gerät mit 2 A.
8. Ein-/Ausschalter.
9. Kensington Security Slot – sichern Sie Ihr Clarett 4Pre bei Bedarf an einer geeigneten Struktur.

Clarett 4Pre USB anschließen

Das Clarett 4Pre muss über das mitgelieferte Netzteil (PSU) mit Strom versorgt werden. Schließen Sie das Netzteil an die Netzbuchse auf der Rückseite an und schalten Sie das Gerät mit dem Netzschalter ein.
Das Clarett 4Pre verfügt über einen USB-C™-Anschluss (auf der Rückseite). Sobald die Softwareinstallation abgeschlossen ist, verbinden Sie das Clarett 4Pre mit Ihrem Computer mithilfe eines der mitgelieferten USB-C-Kabel.
Schalten Sie das Gerät mit dem Netzschalter ein.

Audio-Einrichtung am Computer

Wenn Sie Ihr Clarett 4Pre USB zum ersten Mal an Ihren Computer anschließen, müssen Sie das Clarett 4Pre USB als Audio-Eingangs-/Ausgangsgerät auswählen.

• Mac OS: Die Auswahl erfolgt unter System Preferences (Systemeinstellungen) > Sound (Ton): Wählen Sie das Focusrite-Gerät sowohl auf den Seiten Input (Eingang) als auch Output (Ausgang) aus.
• Windows: Die Auswahl erfolgt unter Control Panel (Systemsteuerung) > Sound (Sound): Klicken Sie mit der rechten Maustaste auf das Focusrite-Gerät und wählen Sie Set as Default Device (Als Standardgerät festlegen) in den Registerkarten Recording (Aufnahme) und Playback (Wiedergabe).

Bei Schwierigkeiten finden Sie vollständige Informationen zur Auswahl des Clarett 4Pre USB als Audiogerät auf allen Betriebssystemen unter:
focusrite.com/get-started/clarett-4PreUSB

Bei allen nachfolgenden Verbindungen sollte Ihr OS das Clarett 4Pre USB automatisch als Standard-Audiogerät auswählen.

Audio-Einrichtung in Ihrer DAW

Nach der Installation der Treiber und dem Anschluss der Hardware können Sie das Clarett 4Pre USB mit der DAW Ihrer Wahl verwenden.
Ihre DAW wählt das Clarett 4Pre USB möglicherweise nicht automatisch als Standard-I/O-Gerät aus. In diesem Fall müssen Sie den Treiber auf der Seite _{Audio Setup} (Audio-Setup)* Ihrer DAW manuell auswählen und _{Focusrite 4Pre} USB (Mac) oder _{Focusrite USB ASIO} (Windows) wählen. Bitte konsultieren Sie die Dokumentation oder Help files (Hilfedateien) Ihrer DAW, wenn Sie unsicher sind, wo Sie das Clarett 4Pre USB als Ihr Audiogerät auswählen können.
* Typical name (Typischer Name) – Seitenbezeichnungen können je nach DAW variieren

Clarett 4Pre USB an Lautsprecher anschließen

Die 6,35-mm-Klinkenbuchsen LINE OUTPUTS 1 und 2 auf der Rückseite werden normalerweise zum Ansteuern von Monitorlautsprechern verwendet. Aktivmonitore verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher benötigen einen separaten Stereo-Verstärker; in diesem Fall sollten die Ausgänge an die Eingänge des Verstärkers angeschlossen werden.

Professionelle Leistungsverstärker verfügen in der Regel über symmetrische Eingänge. Wenn Ihr Verstärker oder Ihre Aktivlautsprecher symmetrische Eingänge haben, verwenden Sie 3-polige (TRS) 6,35-mm-Klinkenstecker, um sie mit dem Clarett 4Pre USB zu verbinden.
Alle Line-Ausgangsanschlüsse sind 3-polige (TRS) 6,35-mm-Klinkenbuchsen und elektronisch symmetriert. Typische Consumer-(Hi-Fi-)Verstärker und kleine Aktivmonitore verfügen über unsymmetrische Eingänge mit Cinch-Buchsen.
Beim Mischen können Sie ein zusätzliches Lautsprecherpaar (Mid-Field, Near-Field, etc.) an die LINE OUTPUTS 3 und 4 anschließen, um Ihren Mix auf verschiedenen Lautsprechertypen zu überprüfen. Sie können Focusrite Control einfach so konfigurieren, dass der Mix sowohl an diese Ausgänge als auch an Outputs 1 und 2 geleitet wird.

LINE OUTPUTS 1 und 2 verfügen über eine "anti-thump" (Anti-Plop)-Schaltung, die Ihre Lautsprecher schützt, wenn das Clarett 4Pre USB eingeschaltet wird, während die Lautsprecher (und der Verstärker, falls verwendet) angeschlossen und aktiv sind.
LINE OUTPUTS 3 und 4 verfügen nicht über diese Schaltung.
Wenn Sie zusätzliche Lautsprecher verwenden, die an diese Ausgänge angeschlossen sind, empfehlen wir Ihnen, zuerst Ihr Clarett 4Pre USB einzuschalten und dann die Lautsprecher oder den Leistungsverstärker einzuschalten. Gewöhnen Sie sich aber in jedem Fall an die allgemeine Regel – es ist immer eine gute Audiopraxis, ein Lautsprechersystem jeder Art erst einzuschalten, nachdem das Gerät, das es speist, eingeschaltet wurde.

Anwendungsbeispiele

Das Clarett 4Pre USB ist eine ausgezeichnete Wahl für zahlreiche Aufnahme- und Monitoring-Anwendungen. Einige typische Konfigurationen sind unten dargestellt.

Aufnahme einer kleinen Band

Diese Einrichtung veranschaulicht eine typische Konfiguration für Multitrack-Aufnahmen mit DAW-Software auf Ihrem Computer.
In diesem Beispiel nehmen wir eine Live-Aufnahme einer kleinen, weitgehend akustischen Band auf, bestehend aus elektroakustischer Gitarre, Bassgitarre, Synth und zwei Sängern. Zwei Mikrofone und die beiden Gitarren sind an die Frontpanel-Eingänge des Clarett 4Pre USB angeschlossen. Beachten Sie, dass nur die Eingänge 1 und 2 so konfiguriert werden können, dass sie Instrumente direkt akzeptieren; daher haben wir diese beiden Eingänge für die beiden Gitarren verwendet. Stellen Sie sicher, dass in Focusrite Control der INST-Modus für die Eingänge 1 und 2 ausgewählt ist und die INST-LEDs leuchten. Die beiden Gesangsmikrofone sind an die Eingänge 3 und 4 angeschlossen; falls es sich um Kondensatormikrofone handelt, drücken Sie die 48V-Taste, um die Phantomspeisung zu aktivieren. Der Stereo-Line-Ausgang des Synths ist an die LINE INPUTS 5 und 6 auf der Rückseite angeschlossen.
Der Toningenieur kann die Aufnahme bei Bedarf über den Kopfhörerausgang 1 abhören, indem er Focusrite Control verwendet, um seinen/ihren gewünschten Monitoring-Mix einzurichten. Bei Bedarf kann ein zweiter, anderer Mix erstellt und an den Kopfhörerausgang 2 geleitet werden.

Ein Hinweis zur Latenz
Sie haben wahrscheinlich den Begriff "latency" (Latenz) im Zusammenhang mit digitalen Audiosystemen gehört. In der oben beschriebenen DAW-Aufnahmeanwendung ist Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audiosoftware zu durchlaufen und zu Ihnen zurückzukehren.
Während sie für die meisten Aufnahmesituationen kein Problem darstellt, kann Latenz für einen Interpreten, der aufnehmen möchte, während er seine Eingangssignale überwacht, ein Problem sein. Dies könnte der Fall sein, wenn Sie Ihre Puffergröße erhöhen müssen, was erforderlich sein könnte, wenn Sie Overdubs in einem großen Projekt mit vielen DAW-Spuren, Software-Instrumenten und FX-Plug-ins aufnehmen.
Häufige Symptome einer zu niedrigen Puffereinstellung könnten fehlerhaftes Audio (Klicks und Pops) oder eine besonders hohe CPU-Last in Ihrer DAW sein (die meisten DAWs verfügen über CPU-Auslastungsanzeigen). Wenn Sie dies auf einem Mac erleben, können Sie die Puffergröße direkt in der DAW-Anwendung erhöhen; auf einem Windows-PC müssen Sie dies im _{ASIO ControlPanel} ändern, das normalerweise über die Setup Preferences* Ihrer DAW aufgerufen werden kann.
Das Clarett 4Pre ermöglicht in Verbindung mit Focusrite Control ein "low latency monitoring" (Monitoring mit niedriger Latenz), das dieses Problem überwindet. Sie können Ihre Eingangssignale direkt zu den Kopfhörer- und Line-Ausgängen des Clarett 4Pre routen. Dies ermöglicht es den Musikern, sich selbst mit extrem niedriger Latenz – d.h. effektiv in "real time" (Echtzeit) – zusammen mit der Computerwiedergabe zu hören. Die Eingangssignale zum Computer werden durch diese Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass in diesem Fall Effekte, die den Live-Instrumenten durch Software-Plug-ins hinzugefügt werden, nicht über die Kopfhörer zu hören sind, obwohl die Effekte auf der Aufnahme weiterhin vorhanden sein werden.
* Typischer Name – Seitennamen können je nach DAW variieren

Aufnahme eines Schlagzeugs mit (und ohne) optischer Verbindung

Zusätzlich zu den acht analogen Eingängen verfügt das Clarett 4Pre USB über einen ADAT-Eingangsport (OPTICAL IN), der zusätzliche 8 Audioeingänge bei 44,1/48 kHz Abtastrate oder vier bei 88,2/96 kHz bereitstellen kann. Die Verwendung eines separaten 8-Kanal-Mikrofonvorverstärkers mit ADAT-Ausgang – wie dem Clarett OctoPre – bietet eine einfache und hervorragende Methode, die Eingangskapazität des Clarett 4Pre USB zu erweitern. Dies könnte beispielsweise den Umfang des obigen Aufnahmebeispiels erweitern, um ein nah mikrofoniertes Schlagzeug einzubeziehen, wie unten gezeigt.

Der OPTICAL OUT-Port des Clarett OctoPre ist mit dem OPTICAL IN-Port des Clarett 4Pre USB mittels eines einzelnen TOSLINK-Glasfaserkabels verbunden. Die beiden Geräte müssen synchronisiert werden, um eine saubere Audioübertragung ohne Klicks und Pops zu gewährleisten. Dies kann erreicht werden, indem ADAT als Taktsignalquelle auf der Registerkarte Device Settings von Focusrite Control ausgewählt wird. Die beiden Geräte müssen auf die gleiche Abtastrate eingestellt sein.
Die durch die Verwendung des optischen Ports realisierten zusätzlichen Eingänge können mit Focusrite Control genau auf die gleiche Weise wie die anderen Eingänge geroutet werden. Die zusätzlichen Eingänge können bei Bedarf auch Teil des Kopfhörermixes eines Musikers sein.
Wenn kein mit ADAT ausgestatteter Mikrofonvorverstärker verfügbar ist, wird unten eine zufriedenstellende Methode zur Aufnahme von Schlagzeug mit vier Mikrofonen und dem Clarett 4Pre USB gezeigt:

Foldback während der Aufnahme bereitstellen

Während der Aufnahme ziehen es Musiker oft vor, sich selbst zusammen mit den anderen Spielern zu hören, und beim Overdubbing die bereits aufgenommenen Spuren. Ein zu diesem Zweck erstellter Mix, den der Musiker während des Spiels über Kopfhörer hören kann, wird Foldback genannt.
Focusrite Control ermöglicht es Ihnen, mehrere verschiedene Mixe zu definieren, von denen jeder entweder Mono oder Stereo sein kann und an jeden der Ausgänge des Clarett 4Pre USB geleitet werden kann. Dies ermöglicht es einzelnen Musikern, einen Foldback-Mix zu erhalten, der auf ihre eigenen Anforderungen optimiert ist. Auf diese Weise kann jeder Foldback-Feed aus einem anderen Mix des eigenen Inputs eines Musikers, den Live-Beiträgen der anderen Interpreten und bereits aufgenommenen DAW-Spuren zusammengestellt werden. Im Focusrite Control Guide finden Sie Details zur Konfiguration verschiedener Mixe und deren Routing zu den verschiedenen Ausgängen des Clarett 4Pre USB.
Jeder der Kopfhörerausgänge auf der Vorderseite bietet zunächst einen Standard-Mix: Der Mix von Kopfhörer 1 ist immer derselbe Stereo-Mix, der an die Line-Ausgänge 3 und 4 geleitet wird, während Kopfhörer 2 einen unabhängigen Mix speziell für das Kopfhörer-Monitoring besitzt. Sie können beide Mixe in Focusrite Control anpassen – der für die Ausgänge 3/4 definiert, was über Kopfhörer 1 gehört wird, und der für die Ausgänge 5/6 (die keine entsprechenden Buchsen auf der Rückseite haben) definiert, was über Kopfhörer 2 gehört wird.
Entweder einer oder beide davon können für Foldback-Mixe verwendet werden; jeder Ausgang kann direkt ein Paar Kopfhörer ansteuern. Dies ist die einfachste Methode und hat den Vorteil, dass die Mixe Stereo sind. Wenn Sie zusätzliche Kopfhörerpaare ansteuern müssen, müssen Sie einen externen Kopfhörerverstärker in Ihr Setup integrieren:

Denken Sie immer daran: Wenn Sie Monitor-Mixe aus Eingangssignalen beziehen, stellen Sie sicher, dass die DAW-Kanäle, auf denen Sie aufnehmen, stummgeschaltet sind, da die Musiker sich sonst "twice" (zweimal) hören würden, wobei ein Signal als Echo hörbar verzögert ist.

FOCUSRITE CONTROL - ÜBERSICHT

Focusrite Control ist die Softwareanwendung, die mit dem Clarett 4Pre verwendet wird und von focusrite.com/downloads. heruntergeladen werden kann. Eine iOS-App, die die WiFi-Steuerung von Focusrite Control ermöglicht, ist ebenfalls im Apple App Store verfügbar.
Focusrite Control ermöglicht es Ihnen, einen benutzerdefinierten Monitor-Mix für jeden Musiker zu erstellen und das Routing aller Audiosignale zu den physischen Audioausgängen festzulegen. Abtastrate und Taktauswahl sind ebenfalls über Focusrite Control verfügbar.
Focusrite Control verfügt über ein eigenes, dediziertes Benutzerhandbuch, das detaillierte Bedienungsanleitungen für alle Aspekte der Software enthält. Dieses kann heruntergeladen werden von: focusrite.com/downloads.

TECHNISCHE SPEZIFIKATIONEN CLARETT 4PRE USB

Leistungsspezifikationen

Physische und elektrische Eigenschaften

FEHLERBEHEBUNG

Für alle Fragen zur Fehlerbehebung besuchen Sie bitte das Focusrite Hilfe-Center unter: support.focusrite.com

URHEBERRECHTE UND RECHTLICHE HINWEISE

Focusrite, Clarett und OctoPre sind eingetragene Marken von Focusrite Audio Engineering Ltd. in den Vereinigten Staaten und anderen Ländern.
ADAT ist eine eingetragene Marke von inMusic Brands in den USA und anderen Ländern.
iOS, iPhone, iPad und App Store sind Marken von Apple Inc., registriert in den USA und anderen Ländern und Regionen.
USB Type-C^® und USB-C^® sind eingetragene Marken des USB Implementers Forum.
Thunderbolt ist eine Marke der Intel Corporation oder ihrer Tochtergesellschaften in den USA und/oder anderen Ländern.
2021 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
