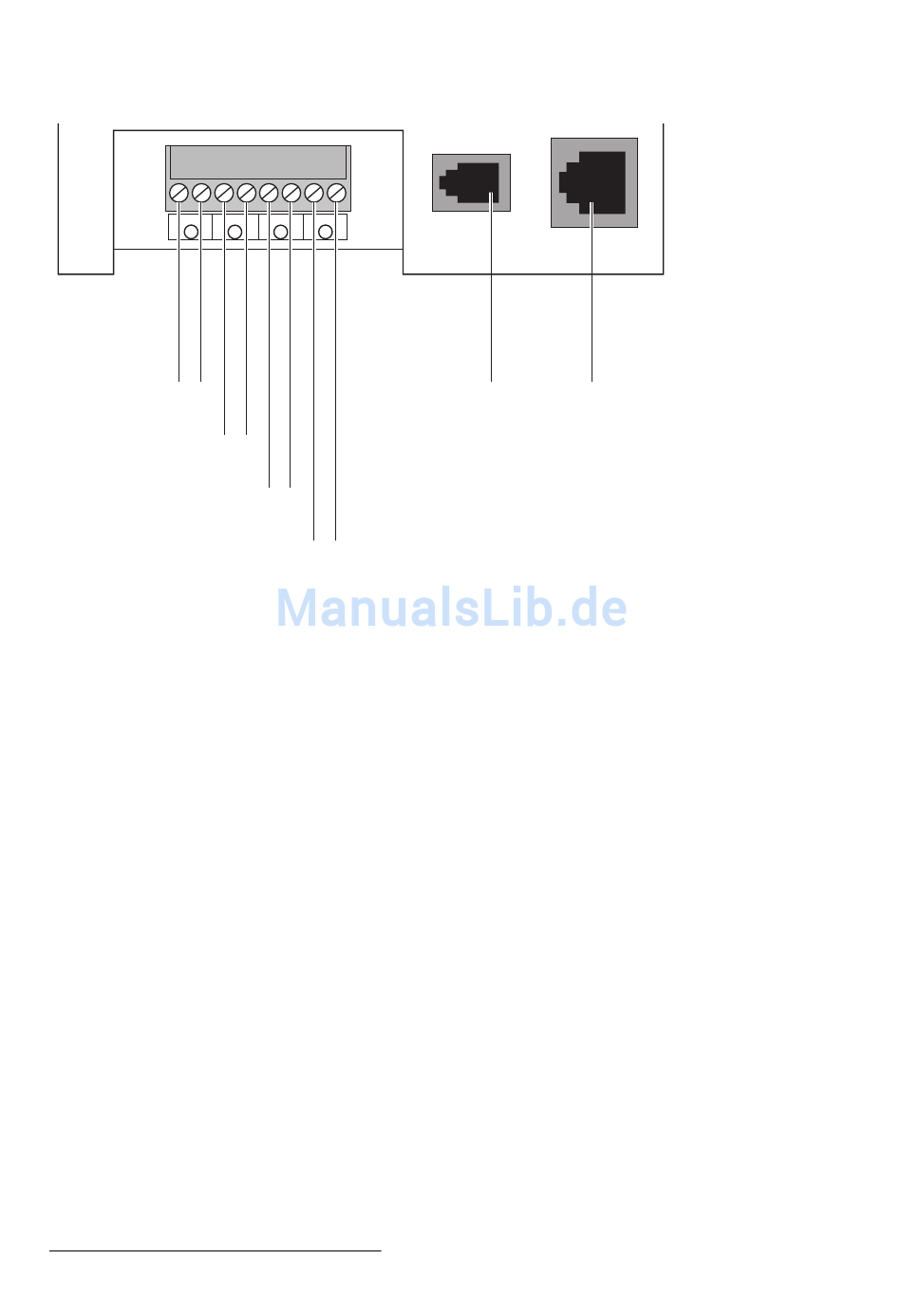

Anschlußschema - DETEWE varix home Gebrauchsanleitung

Phone Phone
1
1 2
Telefon 1
1 2
Telefon 2
jeweils verbunden mit der
Klemme 1/2 der jeweiligen TAE-
Schließen Sie die TK-Anlage wie oben dargestellt an.
Die Leitungen zu den Endgeräten werden an der Klemmleiste
mit der Bezeichnung Phone 1 bis Phone 4 angeschlossen. Für
jedes Endgerät verwenden Sie eine Leitung mit zwei Adern,
die Sie von unten durch die Gehäuseöffnung zur Klemmleiste
führen. Das andere Leitungsende schließen Sie an die Klem-
*
men 1 und 2 einer TAE-Dose (Telefondose) an.
Verwenden Sie TAE-Dosen mit Kennung F (für Telefone und
einige Kombigeräte) oder mit Kennung N (für Anrufbeantwor-
ter, Faxgeräte und Kombigeräte). Besonders praktisch sind
Dosen, die sowohl für Geräte mit F- als auch mit N-Anschluß
eine Anschlußmöglichkeit bieten (sogenannte Kombidosen).
* Bei manchen Fabrikaten sind diese Klemmen mit a und b bezeichnet.
Montage und Inbetriebnahme
Phone Phone
2 3 4
RS 232 Verbindungs-
kabel zum PC (2 m)
1 2
Telefon 3
1 2
Telefon 4
Anschlußdose
RS
232 S0
S0-Anschlußkabel
zum Euro-ISDN-
Mehrgeräteanschluß
(ISDN-NT, NTBA;
1,5 m)
Anschluß-
schema
19
