i2-BUS 2Draht Haustelefone
Wohnung 1.
Leitungsdämpfung:
Verteilerdämpfung:
Dämpfung Wohnung 1.:
Dämpfung Wohnung 2.:
Dämpfung Wohnung 3.:
Dämpfung Wohnung 4.:
Die Länge aller angeschlossenen Busleitungen darf 1000 m nicht überschreiten.
Einseitiges Erden des Leitungsschirms in der Verteilung erhöht die Störfestigkeit.
Viele und unsaubere Klemmstellen/Leiter erhöhen den Übergangswiderstand und können
zu Störungen führen.
Verdrahtung mit mehreren Türstationen oder größere Mehrstrang Anlagen siehe
Systemhandbuch oder im Internet unter www.elcom.de.
Elcom Kommunikation GmbH
Gottfried-Leibniz Straße 1
74172 Neckarsulm
Telefon: + 49 (0) 71 32/48 69-0
Telefax: + 49 (0) 71 32/48 69-200
www.elcom.de
0221214

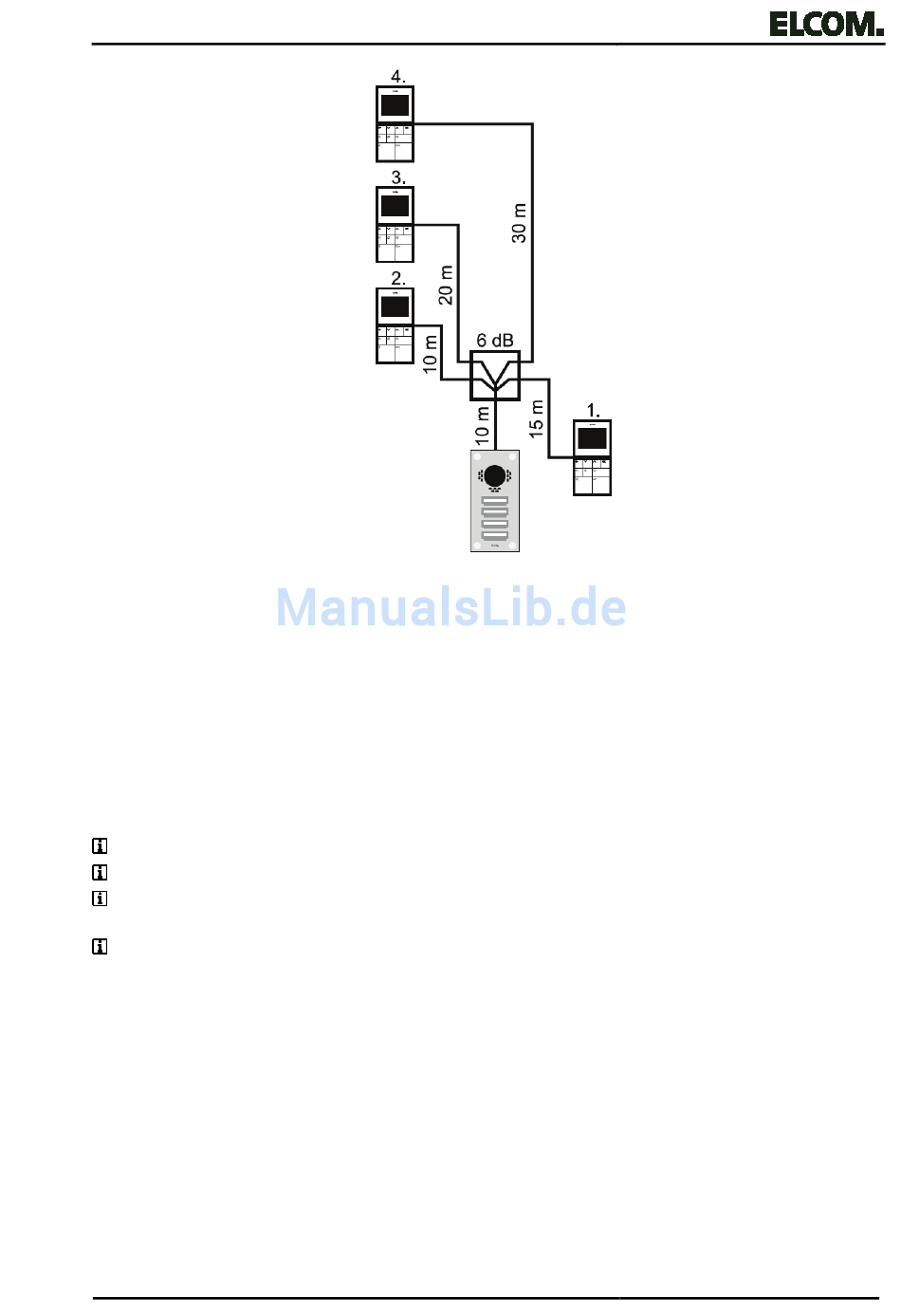

Bild 8: Wohnungsbeispiele
10 m + 15 m = 25 m
25 m x (2 dB / 10 m) = 5 dB
6 dB
5 dB + 6 dB = 11 dB
4 dB + 6 dB = 10 dB
6 dB + 6 dB = 12 dB
8 dB + 6 dB = 14 dB
Seite 8/8
–
02/2013
