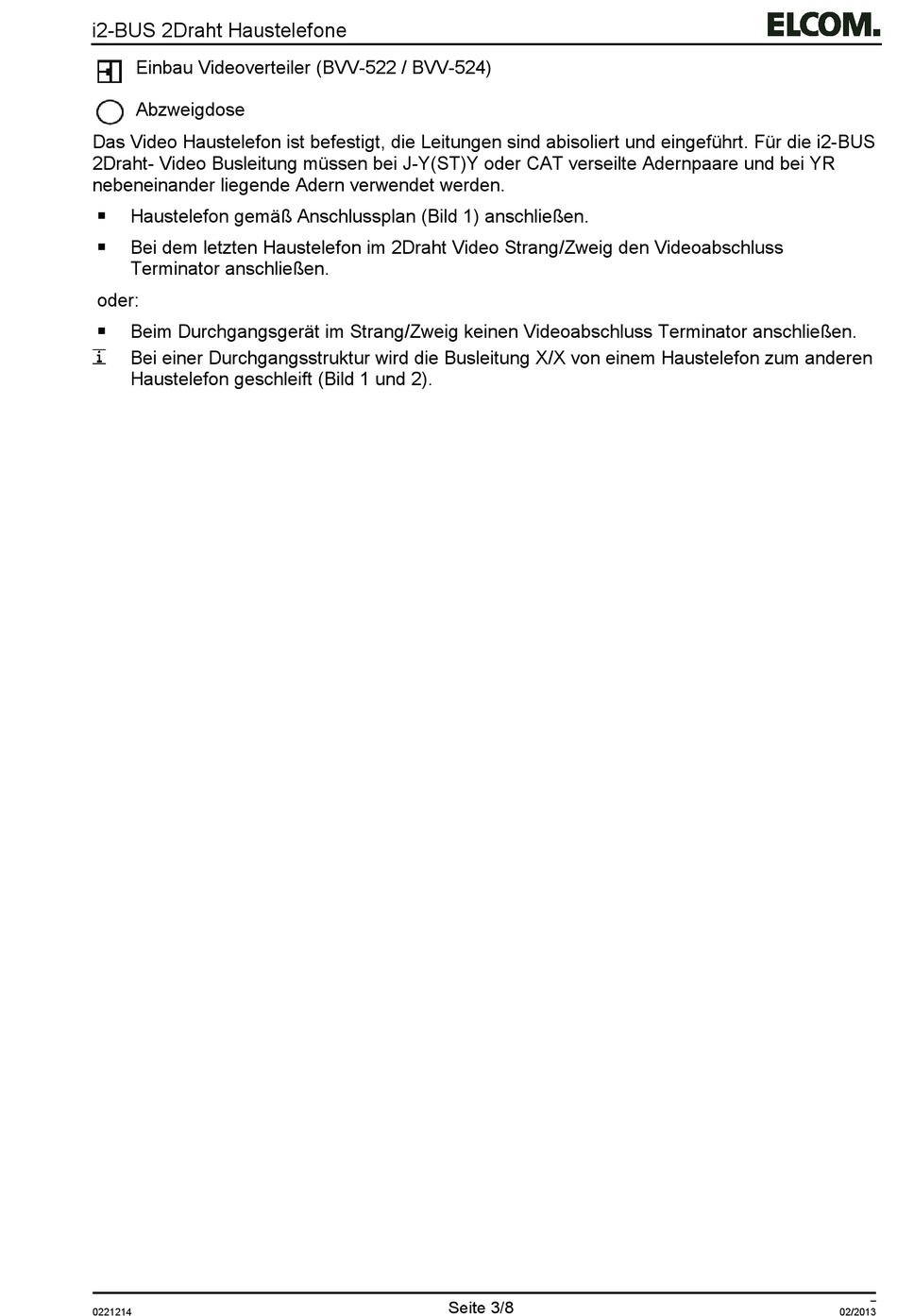

i2-BUS 2Draht Haustelefone
Einbau Videoverteiler (BVV-522 / BVV-524)
Abzweigdose
Das Video Haustelefon ist befestigt, die Leitungen sind abisoliert und eingeführt. Für die i2-BUS
2Draht- Video Busleitung müssen bei J-Y(ST)Y oder CAT verseilte Adernpaare und bei YR
nebeneinander liegende Adern verwendet werden.
Haustelefon gemäß Anschlussplan (Bild 1) anschließen.
Bei dem letzten Haustelefon im 2Draht Video Strang/Zweig den Videoabschluss
Terminator anschließen.
oder:
Beim Durchgangsgerät im Strang/Zweig keinen Videoabschluss Terminator anschließen.
Bei einer Durchgangsstruktur wird die Busleitung X/X von einem Haustelefon zum anderen
Haustelefon geschleift (Bild 1 und 2).
0221214
Seite 3/8
–
02/2013
