i2-BUS 2Draht Haustelefone
Die Anzahl der Haustelefone je Zweig ist auf 16 begrenzt. Sind Video Haustelefone im Zweig
reduziert sich die Anzahl auf maximal 8 Haustelefone.

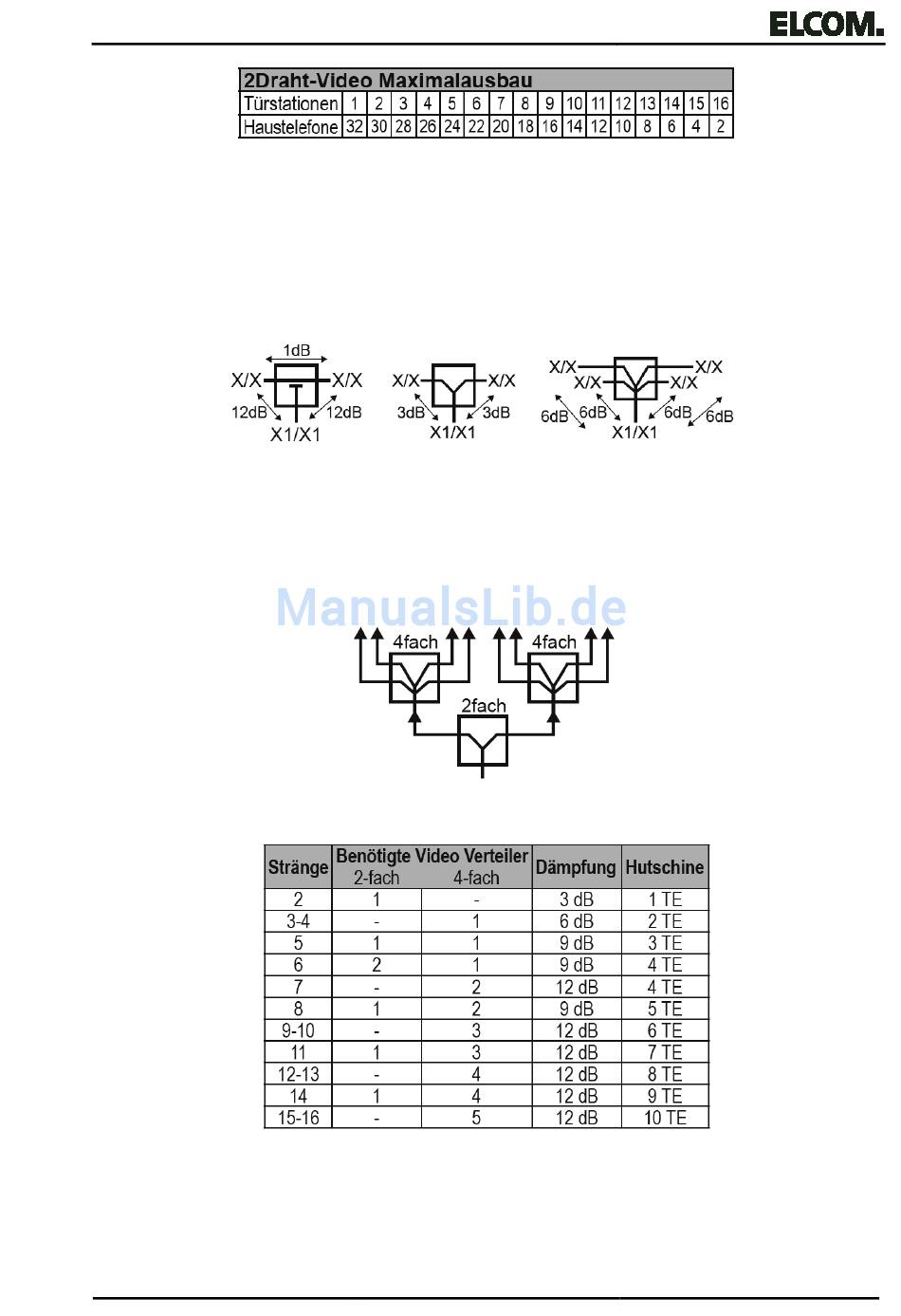

Mit Videoverteilern können weitere Zweige bis zum Maximalausbau realisiert werden. Bild 6
zeigt die je als Einbau und REG Variante verfügbaren Videoverteiler. Die Videoverteiler können
zur Verteilung oder zur Einkoppelung (Türstationen) der Video-Busleitung verwendet werden.
Nicht benutzte Anschlüsse (X/X) der Videoverteiler sind durch Aufstecken des Terminators
abzuschließen.
Bild 6: Verteilerübersicht
Für mehr als 4 Aus- oder Eingänge werden Videoverteiler kaskadiert. Die Ausgänge der ersten
Videoverteiler werden mit den Eingängen der weitern Videoverteiler verbunden (Bild 7). Die
Dämpfungen der Videoverteiler addieren sich hierbei. Tabelle 2 zeigt die Anzahl der
Videoverteiler, deren Dämpfung und deren Platzbedarf in einer Verteilung.
Bild: 7
Tabelle 2: Verteiler Kaskadierung
Dämpfungsberechnung
Die Dämpfung je Zweig darf 40 dB (20 dB bei YR) nicht überschreiten. Die Leitungsdämpfung
beträgt 2 dB je 10 m. Nachfolgendes Beispiel zeigt die notwendige Dämpfungsberechnung.
–
Seite 7/8
0221214
02/2013
