ELCOM HT-Universal2 Bedienungsanleitung

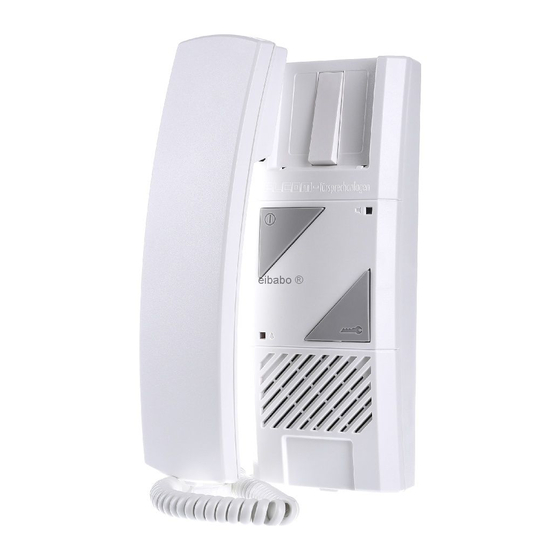

HT-Universal2 Haustelefon
Haustelefon für ELCOM 1+n Systeme 402 und 302
E
5

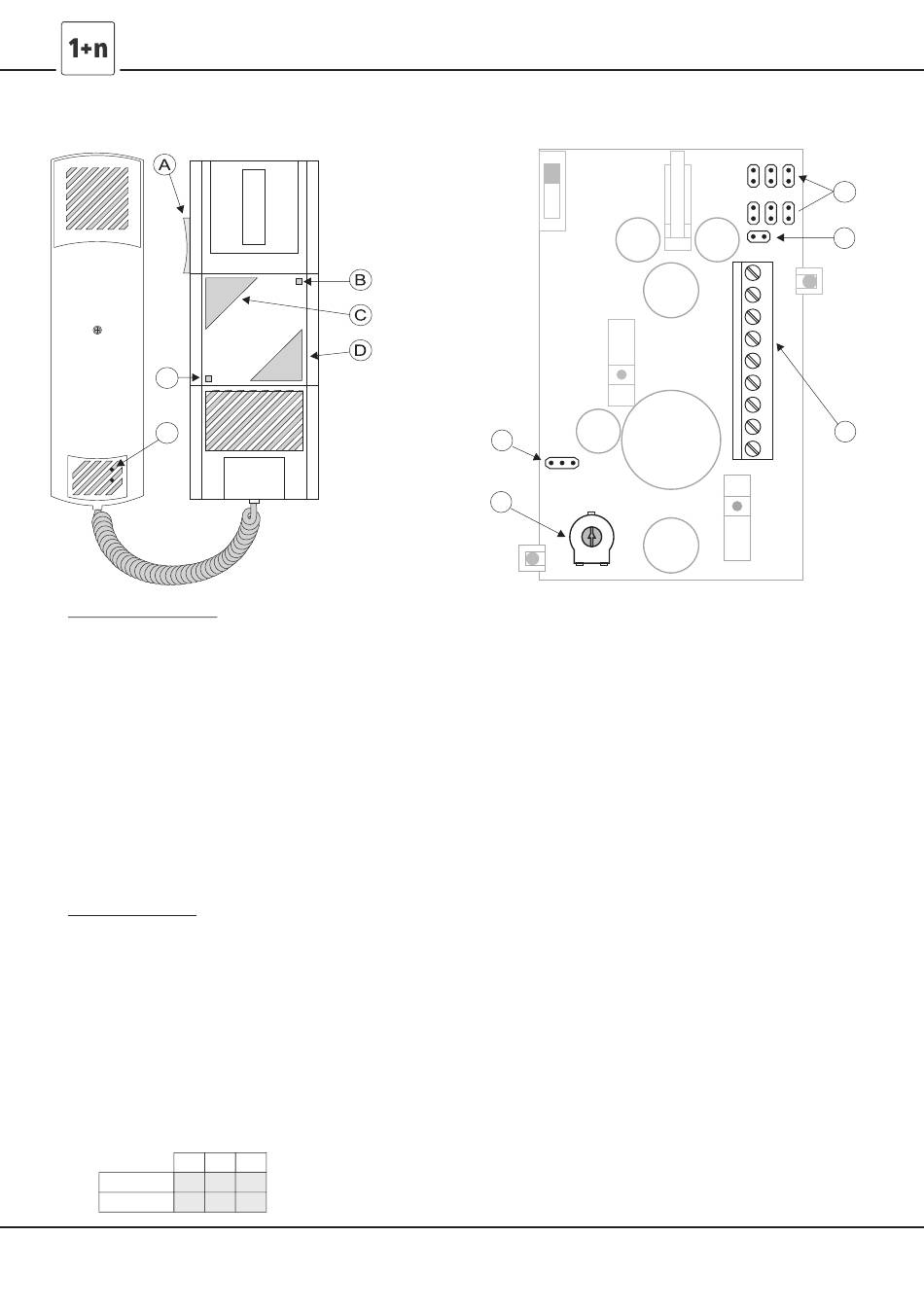

Bedienelemente:
A. Rufeinsteller /-absteller
Über den Rufeinsteller wird die Ruflautstärke des eingebauten Ruflautsprechers in Stufen
eingestellt. (oben LAUT-MITTEL-LEISE-AUS unten)
Ein externes Läutewerk wird EIN oder AUS geschaltet. (oben EIN-EIN-EIN-AUS unten)
B. Betriebsanzeige (grüne LED)
Die Betriebsanzeige signalisiert nach Abheben des Hörers Sprech- und Türöffnerbereitschaft,
vorausgesetzt es wurde zuvor geläutet (Mithörsperre).
C. I/O- Taster
Potentialfreier Taster zur freien Verwendung; Klemmen „K,K" (z. Bsp. Lichtanschaltung, etc.)
D. Türöffner-Taster
E. Statusanzeige (rote LED)
Die Statusanzeige kann über die Klemmen L+ / L- individuell beschaltet werden. (z. Bsp. Türoffenanzeige)
Konfiguration:
Das HT-UNIVERSAL 2 wird über Steckbrücken (Jumper) konfiguriert. Dadurch kann es an allen ELCOM 1+n
Türsprechsystemen betrieben werden. Das HT-UNIVERSAL 2 dient als Ersatz für ältere Haustelefone, die
nicht mehr hergestellt werden. Siehe auch rückseitige Hinweise zu den verschiedenen ELCOM 1+n Systemen.
1. Rufeinstellung
Das HT-UNIVERSAL bietet 3 Möglichkeiten der Rufeinstellung:
LS Über den eingebauten Lautsprecher bei zentralem Elektronikruf der Türsprechsysteme 402
RG Über den eingebauten Ruftongenerator bei Türsprechsystemen 302
LW Über ein externes Läutewerk (nur bei Türsprechsystemen 302 möglich)
Die Rufeinstellung für Tür- und Etagenruf läßt sich getrennt festlegen, so daß auch die Anpassung
an Mischsysteme möglich ist. Die Einstellung erfolgt durch Umstecken der Steckbrücken JP1-3 für
den Türruf und JP4-6 für den Etagenruf. Es darf jeweils nur eine Steckbrücke gesteckt sein.
LS RG LW
Türruf JP1 JP2 JP3
Etagenruf JP4 JP5 JP6
3
4
LS = Lautsprecher
RG = Rufgenerator
LW = Externes Läutewerk
AN_HT-Uni2_DE_20200319
Tuerruf
Etagenruf
6.1
5.1
3
6
5
K
K
L+
JP8
L-
a b c
Tonart
JP 1 2 3
1
JP 4 5 6
2
JP7
6
