ELCOM BFT-200 Handbuch

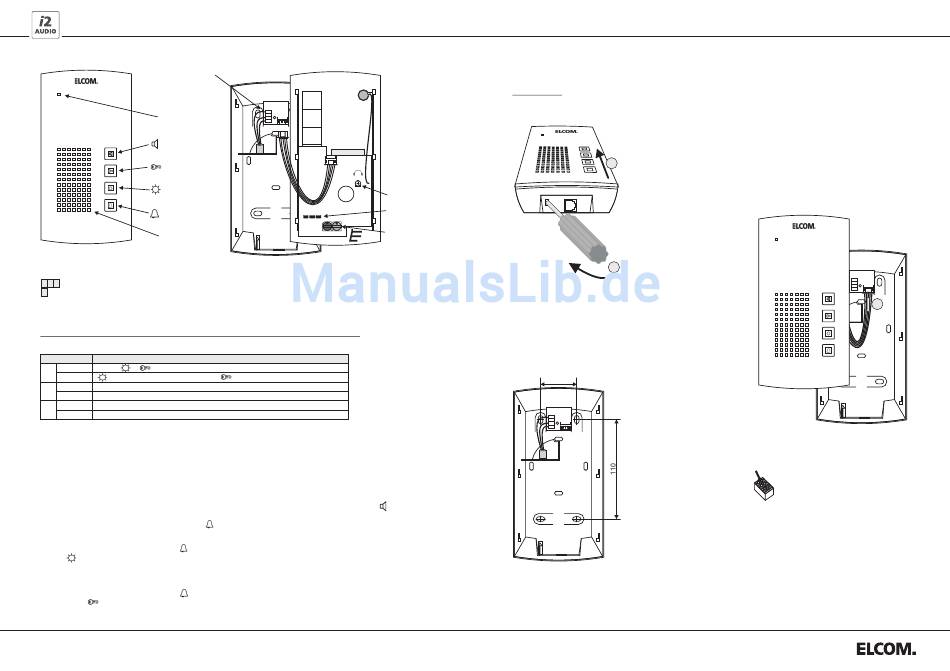

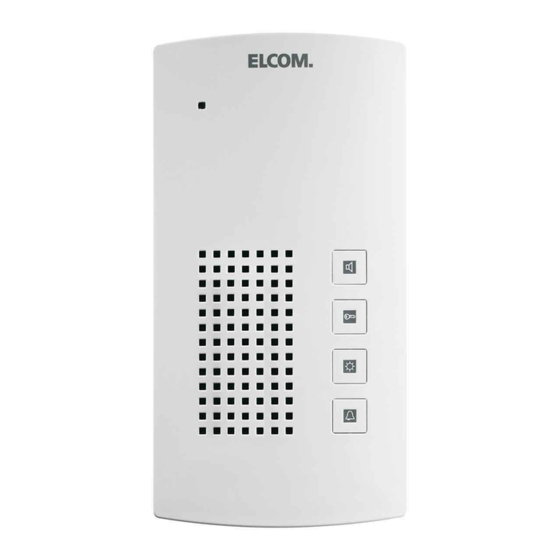

BFT-200 Haustelefon
Anschlussklemmen
Mikrofon
Sprechen Ein/Aus
Türöffner-Taste
Licht-Taste
Rufabsteller &
Sprechen Aus
Lautsprecher
Beschreibung:
Anschlussklemmen
i2-BUS Anschluss (Beide 'a' Anschlüsse internverbunden)
a a b
Anschluss des Etagenruftasters (Gegenpol i2-BUS 'a' oder 'b')
R
Drehcodierschalter zur Adresseinstellung
schwarz Gruppenadresse : 0-F ( entsprechend der Einstellung am Tastenexpander
Blue: Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander)
Es dürfen max. 3 Haustelefone mit der gleichen Adresse installiert werden (Parallelbetrieb)
Jumper Konfiguration
Jumper
Funktion
gesteckt Tasten + Licht- und Türöffnerfunktion (Werkseinstellung)
JP1
gezogen Taste Internruf zu Adresse F/F
gesteckt Keine Weiterleitung des Etagenrufs (Werkseinstellung)
JP2
gezogen Weiterleitung des Etagenrufs zum parallel adressierten Haustelefon
gesteckt Vollduplex-Sprechmodus
JP3
gezogen Halbduplex-Sprechmodus
Mikrofoneinsteller
Mit dem Mikrofoneinsteller kann die Mikrofonempfindlichkeit angepasst werden. Ist die Türstation nur abgehackt
zu hören, ist die Empfindlichkeit zu reduzieren. Ist man selbst nur abgehackt zu verstehen, ist die Empfindlichkeit
zu erhöhen. (Werkseinstellung: Mittelstellung). Kann keine befriedigende Einstellung gefunden werden, ist das
Gerät auf Halbduplex-Sprechbetrieb umzustellen.
Voll- Halbduplex Sprechmodus
Im Vollduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen automatisch.
Das Umschalten ist abhängig von der Lautstärke und der Charakteristik des Sprachsignals.
Im Halbduplex-Sprechmodus erfolgt die Umschaltung zwischen Hören und Sprechen mittels der
Bei gedrückter Taste kann gesprochen werden, wird die Taste losgelassen ist der Gesprächspartner zu hören.
Die Sprechverbindung wird durch Drücken der - Taste beendet.
Ruftonlautstärke einstellen
Drücken Sie im Ruhezustand die Taste und halten diese gedrückt.
Mit der Taste läßt sich die Ruftonlautstärke in 3 Stufen einstellen.
Rufton einstellen
Geändert wird immer jener Rufton, welcher zuletzt ausgelöst wurde !
Drücken Sie im Ruhezustand die Taste und halten diese gedrückt.
Mit der Taste läßt sich der gewünschte Rufton auswählen.
AN_BFT-200_DE_110216
R
a
a
b
- +
Mikrofoneinsteller
Jumper JP1-3
1 2 3
Drehcodierschalter
BTE-116)
Taste Internruf zu Adresse F/E
- Taste.
Montage:
Lösen Sie mit einem Schraubendreher die Verriegelung
und schieben Sie den Gehäusedeckel nach oben.
2
1
Montieren Sie den Gehäuseboden und
schließen Sie die Zuleitung an.
40
R
a
a
b
Draht anschließen:
Draht einfach einstecken.
(Massivleiter
Draht lösen:
Orangenen Drücker betätigen.
Draht herausziehen.
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Hotline: hotline@elcom.de
Art.Nr.: 0221102
Ziehen Sie das Verbindungskabel
im Gehäuseunterteil ab.
R
a
a
b
3
Ø 0,4-0,8mm)
