Haustelefon Komfort
BFT-240 Haustelefon Komfort
Art.-Nr.: 171.240.x
BFT-540 Haustelefon Komfort
Art.-Nr.: 171.540.x
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß
den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und
Unfallverhütungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

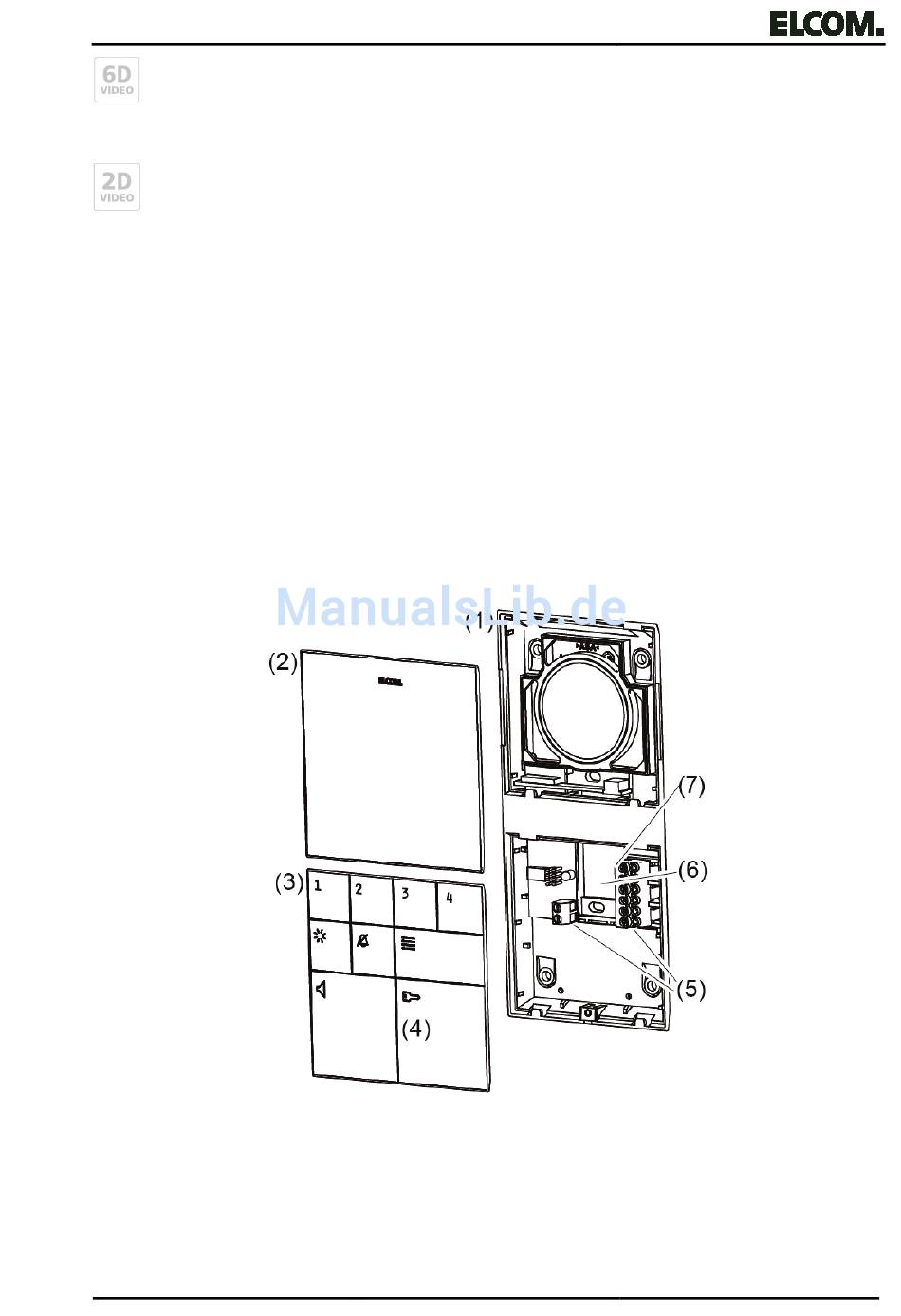

Bild 1: Geräteaufbau
(1) Unterteil
(2) Lautsprecher-Aufsatz
(3) Tasten-Aufsatz
Seite 1/10
0221211
01/2013
Werbung
Verwandte Anleitungen für ELCOM BFT-240
Inhaltszusammenfassung für ELCOM BFT-240
- Seite 1 Haustelefon Komfort BFT-240 Haustelefon Komfort Art.-Nr.: 171.240.x BFT-540 Haustelefon Komfort Art.-Nr.: 171.540.x Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
- Seite 2 Nicht kompatibel zu Sprechanlagen anderer Hersteller – Ausschließlich zum Gebrauch in tropf- und spritzwasserfreien Innenbereichen geeignet Produkteigenschaften – Anschluss für Etagenruf-Klingeltaster – Lichttaste z.B. für Treppenhaus- oder Hoflicht (Elcom Lichtautomat erforderlich) – 16 Ruftonmelodien – Ruftonmelodie abstellbar mit Kontroll-LED – Halbduplex-Betrieb temporär und fest einstellbar –...
- Seite 3 Haustelefon Komfort Bedienung Die Bedienung erfolgt über kapazitive Tasten (Bild 2). Eine leichte Berührung der Tastenfelder wird mit einem Ton quittiert. Die Tasten lösen abhängig vom aktiven Zustand des Video Haustelefons unterschiedliche Aktionen aus. Aktive und aktivierbare Sonderfunktionen werden gegebenenfalls über die Navigationstasten LED und einem Symbol über der Navigationstaste im Display angezeigt.
- Seite 4 Der Reinigungsmodus ist für 60 s aktiviert und die LEDs der Bedientasten blinken. Eingehende Rufe beenden den Reinigungsmodus. Treppenhaus Licht einschalten Der Elcom Lichtautomat ist installiert. Taste kurz < 3 s betätigen. Das Treppenhaus Licht wird für die eingestellte Nachlaufzeit eingeschaltet.
- Seite 5 Haustelefon Komfort Mikrofonempfindlichkeit einstellen Taste während eines Gesprächs länger 3 s betätigen. Die aktuell eingestellte Mikrofonempfindlichkeit wird über die entsprechnende Funktionstasten LED angezeigt. 1=Minimum bis 4=Maximum. Empfindlichkeit mit entsprechender Funktionstaste wählen. Taste kurz betätigen. Das Gerät übernimmt die Einstellung und die LEDs erlöschen. Sonderfunktionen konfigurieren Es können bis zu 4 Sonderfunktionen konfiguriert werden.
- Seite 6 Haustelefon Komfort Tabelle 1: Sonderfunktionen und Parameter Werden die Sonderfunktionen ET-Portamat und Relais nicht konfiguriert, arbeitet das interne Relais KK als Rufkontakt für externe Signalgeber. Sonderfunktionen bei Einsatz von Kopplern sind bei Elcom anzufragen. Seite 6/10 0221211 01/2013...
- Seite 7 Haustelefon Komfort Sonderfunktionen ausführen Die Sonderfunktion ist konfiguriert. Konfigurierte Funktionstaste betätigen. Die Sonderfunktion wird ausgeführt. 4 Informationen für die Elektrofachkraft 4.1 Montage und elektrischer Anschluss Gerät montieren Geeigneten Montageort mit ebenen Untergrund wählen. Montageempfehlung: UP Gerätedose verwenden Beiliegende Bohrschablone in der emfohlenen Montagehöhe von 1,5 m an die Wand ...
- Seite 8 Haustelefon Komfort Bild 3: Dreh- und DIP-Schaltereinstellung Den DIP-Schalter für Betriebsarten (Bild 3, 10) entsprechend nachfolgender Tabelle 2 einstellen. Tabelle 2: DIP-Betriebsartenschalter Einstellungen Beim Vollduplex-Sprechbetrieb erfolgt die Umschaltung zwischen Hören und Sprechen in Abhängigkeit von der Lautstärke automatisch. Durch Anpassung der Mikrofonempfindlichkeit kann das Umschaltverhalten optimiert werden.
- Seite 9 10 mA BFT-540 (i2-BUS 2Draht-Video) Versorgungsspannung X/X 19-25 V Stromaufnahme Stand by X/X ca. 10 mA Terminator anklemmbar Z=100 Ω BFT-240 (6Draht) und BFT-540 (2Draht) Internes Relais KK potenzialfrei, max. 24 V/1A Schutzart IP30 Relative Feuchte 0-65% (keine Betauung) Bertriebstemperatur +5°C …...
-
Seite 10: Hilfe Im Problemfall
Haustelefon Komfort 6 Hilfe im Problemfall Im Servicefall wenden Sie sich an Ihren Anlagenerrichter. Als zertifizierter Anlagenerrichter wenden Sie sich an die ELCOM Hotline. 7 Zubehör (Auszug) Weiteres Zubehör siehe Katalog und System-Handbuch. Für i2-BUS 2Draht-Video und i2-BUS 6Draht-Video TKU-210/240 Universal Tischkonsole 230.130.0...
