i2-BUS 2Draht Haustelefone
1)
Leitungslänge bei Video Haustelefonen mit Anschluss der Zusatzspeisung.
2)
Mit Aderndopplung der Zusatzspeisung
3)
Mit Aderndopplung
Haustelefon anschließen (Bild 1)
Exemplarisch sind hier zwei Video Haustelefone und drei Audio Haustelefone in einer Einstrang
Durchgangsstruktur dargestellt.
Anschlüsse:
X X 2Draht Video Busleitung
R R Etagentaster ET
S S Zusatzspeisung
K K Interne Relaiskontakte
L
LT Taster am Lichtautomat
T T Türöffner
Geräte/Elemente
Videoabschluss Terminator angeschlossen
Verseiltes Adernpaar
Elektrischer Türöffner
BSV-500 Strangversorgung
NGV-500 Netzgerät
BLA-100 Elcom Lichtautomat optional
NTR-812 Netztransformator für Türöffner
BTC-500 Kamera/Türlautsprecher
BTE-116 Tastenexpander
Videoverteiler REG (BVV-502 / BVV-504)
0221214

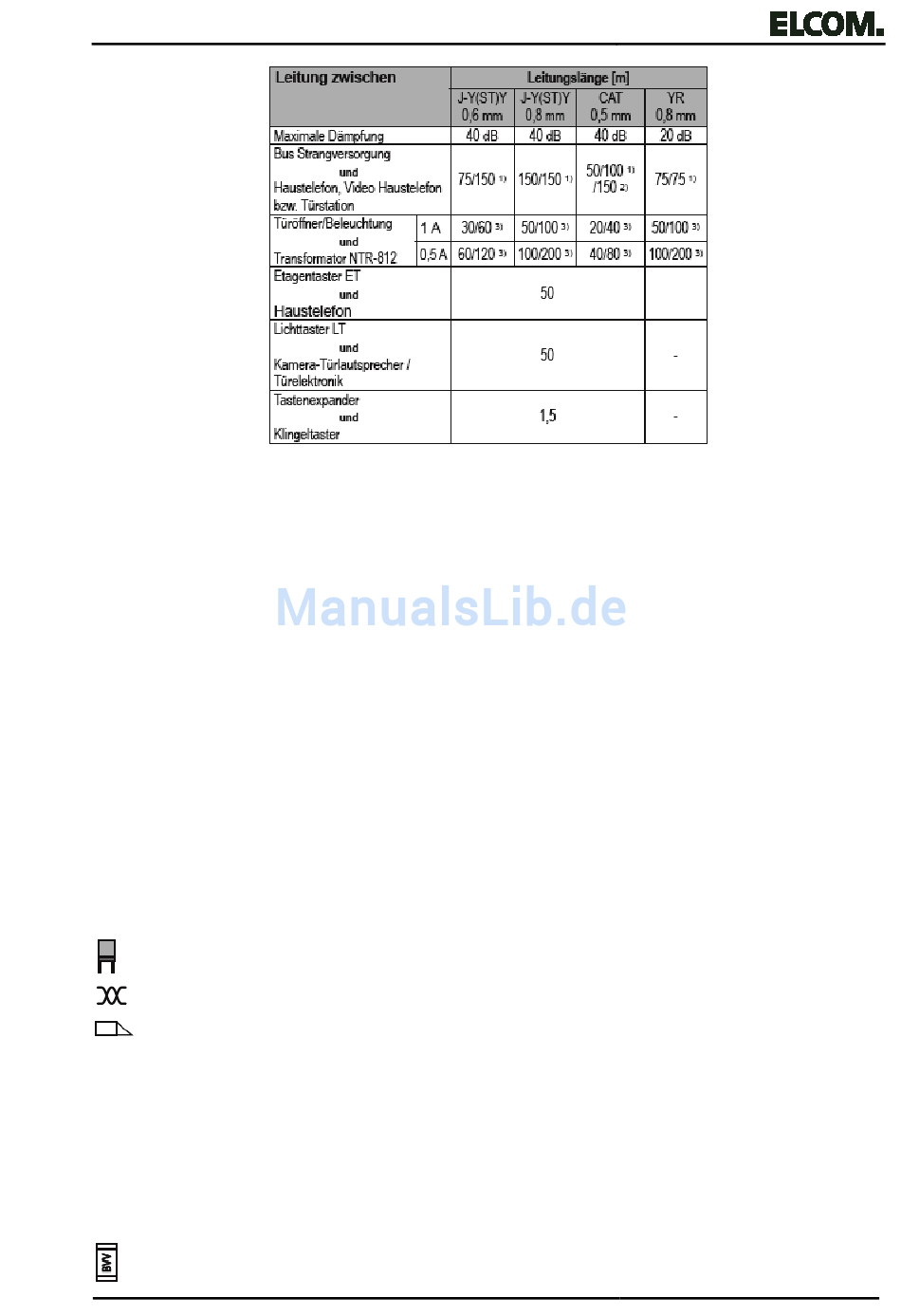

Tabelle 3
Seite 2/8
–
02/2013
