Montage
Brennkopf
Brennergehäuse
Ø a
Ø b
c
195
220-260
M10
80-190 mm
Eintauchtiefe
-20 bis +90 mm
Eintauchtiefe
14

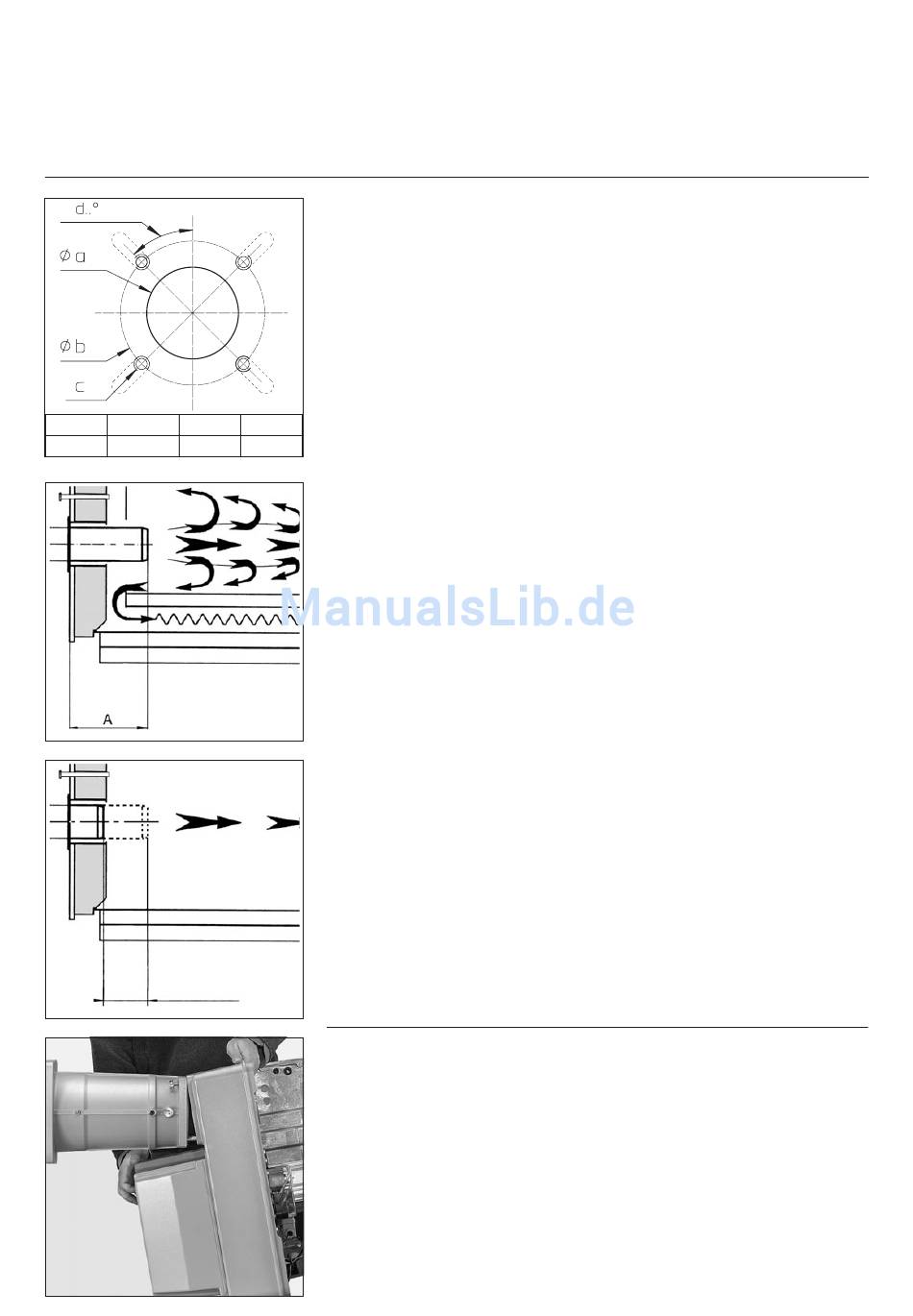

Vorbereitung Kesseltür
· Brennerplatte/Kesseltüre gemäß
nebenstehender Zeichnung vorberei-
ten.
· Innendurchmesser Ø 195 mm
festlegen.
· Für die Brennkopfflanschbefestigung
sind 4 Bohrungen M10 (Lochkreis-
durchmesser 220-260 mm) gemäß
nebenstehender Zeichnung erforder-
lich.
d
45°
Flammrohr-Einbautiefe
Bei Kesseln mit Umkehrfeuerraum bzw.
in Dreizugbauweise ist die für einen
einwandfreien Betrieb erforderliche
Flammrohr-Einbautiefe zu beachten.
Die nachstehenden Richtmaße sind mit
den Angaben der Kesselhersteller
abzugleichen.
Kessel in Umkehrfeuerraum
–
Maß A = Kesselfront bis Wendekante
zweiter Zug
Kessel mit Dreizugbauweise
–
Montage Brennergehäuse
· Vor der Montage des Brennergehäu-
ses Mischeinrichtung demontieren.
· Dazu seitliche Befestigungsschraube
(gegenüber dem Gasanschluß) der
Mischeinrichtung lösen (Kontermutter
M10 und Inbusschraube) und Misch-
einrichtung herausziehen.
Hängt das Brennergehäuse unter der
Brennkopfachse, ist wie folgt vorzugehen.
· Auf dem Brennergehäuse die zwei
unteren Muttern abschrauben, die
zwei oberen Muttern so weit als
möglich herausdrehen.
09/2005 - Art. Nr. 13 018 103A
Montage Brennkopf
· Stehbolzen M10 in die Brenner-
platte/Kesseltüre einschrauben und
die Isolationsunterlage aufsetzen.
Bei Lochkreis <260 vorgestanzte
Langlöcher auf das erforderliche
Mass ausschneiden.
· Brennkopf mit 4 Sechskantmuttern
M10 befestigen
· Das Brennergehäuse schräg nach
vorn stellen und die zwei oberen
Bolzen in die beiden Nuten des
Brennkopfflansches einhängen.
· Brennergehäuse gegen den Brenn-
kopfflansch drücken und die 4
Muttern fest anziehen.
Falls erforderlich kann das Gehäuse
über die Brennerkopfachse montiert
werden. In diesem Fall muß bei der
Montage umgekehrt vorgegangen
werden.
Andere Brennergehäusestellungen
sind nicht möglich.
