ETAtouch Regelung | Funktionsblock [Kessel] - PU7-15 und PC20-32
5.2 Funktionsblock [Kessel] - PU7-15
und PC20-32

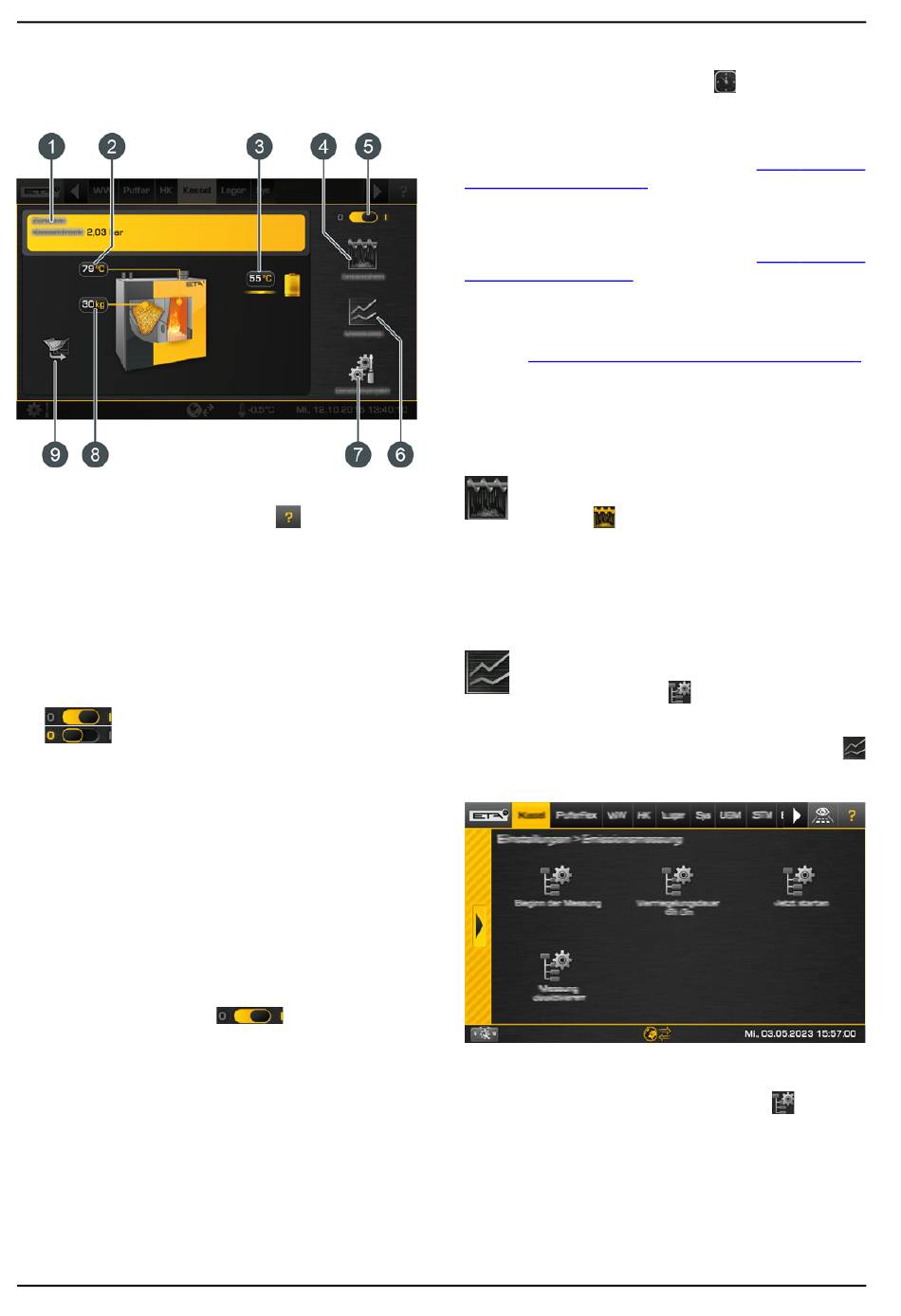

Übersicht des Kessels
1 Betriebszustand und Informationen.
Die Beschreibung der Betriebszustände finden Sie in
der integrierten Hilfe mit der Taste
2 Kesseltemperatur
3 Verbraucher des Kessels.
Wird ein Verbraucher geladen (in diesem Beispiel der
Puffer) erscheint eine Linie, die Vorlauftemperatur und
das Symbol wird gelb dargestellt.
4 Taste [Entaschen].
Damit wird eine zusätzliche Entaschung des Kessels
gestartet.
5 Ein/Aus Schalter des Kessels.
= eingeschaltet
= ausgeschaltet
6 Taste [Messung].
Damit wird das Menü für die Emissionsmessung des
Kessels geöffnet.
7 Taste [Einstellungen].
In diesem Menü werden die meist verwendeten Einstell-
möglichkeiten und Funktionen angeführt.
8 Pelletsvorrat im Kessel.
Wird der Mindestbestand an Pellets im Vorratsbehälter
unterschritten, startet die Saugturbine und füllt den Vor-
ratsbehälter wieder auf.
9 Erzeuger für den Kessel (das Pelletslager)
Funktionsweise
Ist der Kessel eingeschaltet (
der Bereitschaft (Betriebszustand [Bereit]). Liegt eine
Anforderung von einem angeschlossenen Verbraucher vor
(beispielsweise Puffer, Heizkreis oder Warmwasserspei-
cher) wird automatisch der Heizbetrieb gestartet. Sobald die
Wärme zum Verbraucher geliefert wird, erscheint in der
Übersicht eine gelbe Linie zum Verbraucher-Symbol und die
Vorlauftemperatur.
Liegt keine Wärmeanforderung mehr vor, wird der
Heizbetrieb mit einem Glutabbrand beendet. Der Betriebszu-
stand wechselt zu [Glutabbrand] und danach wieder in die
Bereitschaft.
34
.
) befindet er sich in
93108-002
Der Vorratsbehälter am Kessel wird automatisch aufgefüllt,
sobald der Vorrat an Pellets eine Mindestgrenze unterschrei-
tet. Mit der Taste [Saugzeitpunkt]
Zeitpunkt für das vollständige Auffüllen des Vorratsbehälters
am Kessel eingestellt falls Pellets verbraucht wurden.
Die Entaschung des Kessels erfolgt selbstständig innerhalb
eines einstellbaren Intervalls (siehe Kapitel
- Einstellbare Parameter", Parameter [Entaschen nach
min.]).
Die Entaschung kann ebenso für einen Zeitraum gesperrt
werden damit der Kessel, zum Beispiel während der Nacht,
keine Entaschung durchführt (siehe Kapitel
- Einstellbare Parameter", Parameter [Dauer Ruhezeit]).
Nach einem einstellbaren Verbrauch an Pellets, erinnert die
Regelung zum Leeren der Aschebox. Ist diese dann nur
teilweise voll, kann dieser Verbrauch erhöht werden (siehe
Kapitel 5.2.2 "Textmenü
Parameter [Aschebox leeren nach]).
5.2.1

Bedienelemente

Taste [Entaschen]
Damit wird eine zusätzliche Entaschung des Kessels
gestartet. Ist diese aktiv, wird die Taste gelb
dargestellt . Ist der Kessel in Betrieb wird nach
dem Betätigen dieser Taste ein Glutabbrand durchgeführt,
und erst danach die Entaschung durchgeführt. Ist der Kessel
ausgeschaltet oder in Bereitschaft kann die Entaschung
sofort gestartet werden.
Taste [Messung]
Wird die Taste gedrückt, erscheint ein Einstellungs-
fenster für die Emissionsmessung. Mit der Taste
[Beginn der Messung]
steinfeger vereinbarte Termin eingegeben werden. Der
Kessel startet dann rechtzeitig um die Betriebstemperatur zu
erreichen für die Messung. Mit der Taste [Jetzt starten]
startet der Kessel sofort die Vorbereitungen für eine darauf-
folgende Messung.
Abb. 5-77: Einstellungsfenster der Emissionsmessung
Zusätzlich kann im Einstellungsfenster die Verriegelungs-
dauer des Kessels eingestellt werden (Taste
lungsdauer]). Diese bezieht sich auf den eingestellten
Zeitpunkt der Messung. Während dieser Dauer wird kein
Heizbetrieb gestartet damit das Heizsystem Zeit hat um
abzukühlen.
Beispiel: Wurde als Zeitpunkt der Emissionsmessung
17:00 Uhr eingestellt und bei [Verriegelungsdauer] 8 h, wird
um 09:00 Uhr der Heizbetrieb beendet.
wird der tägliche
5.2.2 "Textmenü
5.2.2 "Textmenü
- Einstellbare Parameter",
kann der mit dem Schorn-
[Verriege-
