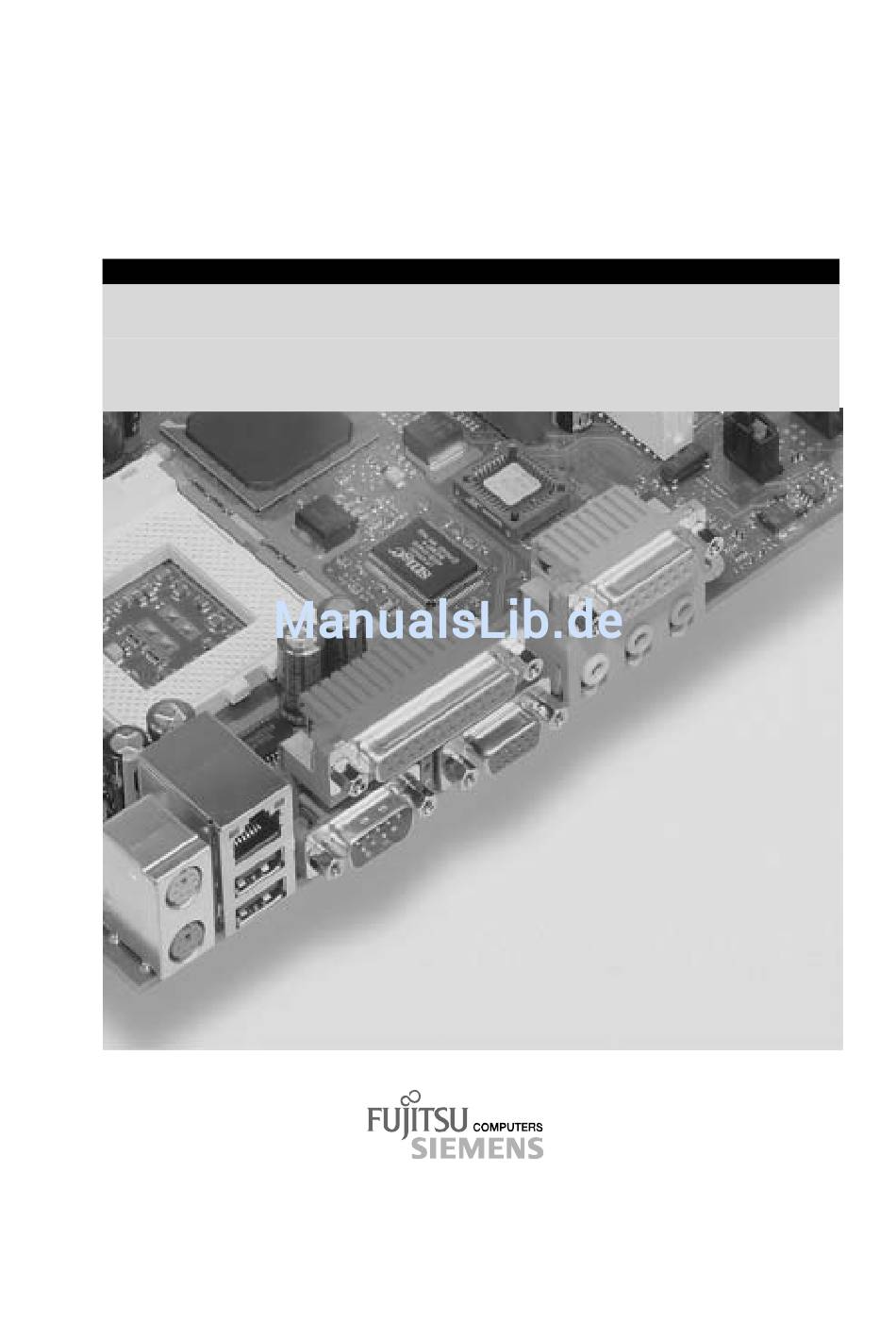

- Seite 1 COMPONENT .com Technisches Handbuch / Technical Manual Systembaugruppe D1350 / System board D1350...
- Seite 2 Ihre Verkaufsstelle Weitere Informationen finden Sie im Handbuch "Sicherheit, Garantie und Ergonomie". Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: http://www.fujitsu-siemens.com Are there ..any technical problems or other questions you need clarified? Please contact: ·...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH A26361-D1350-Z120-1-7419 Bestell-Nr./Order No.: Printed in the Federal Republic of Germany AG 1101...
- Seite 5 Deutsch English Systembaugruppe D1350 System Board D1350 Technisches Handbuch Technical Manual Ausgabe November 2001 November 2001 edition...
- Seite 6 Dieses Handbuch wurde erstellt von cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright ã Fujitsu Siemens Computers GmbH 2001 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung............................1 Darstellungsmittel ........................1 Wichtige Hinweise ..........................1 Hinweise zu Baugruppen ......................2 Features ............................3 Anschlüsse und Steckverbinder....................4 Temperaturüberwachung / System-Überwachung ..............5 LAN-Anschluss ..........................6 PCI-Bus-Ressourcen .........................6 Bildschirmauflösung........................7 Einstellungen mit Steckbrücken....................8 Prozessortaktfrequenz.......................9 Erweiterungen ..........................10 Bestückungsvorschriften......................11 Hauptspeicher hochrüsten .......................11 Lithium-Batterie austauschen ....................13 Glossar............................14 A26361-D1350-Z120-1-7419... -
Seite 9: Einleitung
Einleitung Dieses Technische Handbuch beschreibt die Systembaugruppe D1350. Weitere Informationen finden Sie auch in der Beschreibung "BIOS-Setup". Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme-Dateien auf Ihrer Festplatte oder auf beiliegenden Treiber-Disketten bzw. auf der CD "Drivers & Utilities" oder "ServerStart". -
Seite 10: Hinweise Zu Baugruppen
Wichtige Hinweise Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinie 89/336/EWG „Elektromagnetische Verträglichkeit“. Die Konformität wurde in einer typischen Konfiguration eines Personal Computers geprüft. Beim Einbau der Baugruppe sind die spezifischen Einbauhinweise gemäß Betriebsanleitung oder Technischem Handbuch des jeweiligen Endgerätes zu beachten. -
Seite 11: Features
Virusschutzfunktion für das Flash-BIOS und die EEPROMs auf den Speichermodulen. · eine externe serielle Schnittstelle (COM1) · zwei externe USB-Schnittstellen (USB = Universal Serial Bus) · zwei LAN-Anschlüsse · zwei externe PS/2-Schnittstellen für Tastatur und Maus · Echtzeituhr/Kalender mit Batteriepufferung Deutsch- 3 A26361-D1350-Z120-1-7419... -
Seite 12: Anschlüsse Und Steckverbinder
Features Anschlüsse und Steckverbinder 1 2 3 4 5 6 1 = JP4 14 = RSB (Remote Service Board) 2 = Anschluss für LED-Baugruppe/USB Stromversorgung 3 = Sekundärer RAID-Kanal 15 = IPMB-Steckverbinder 4 = LED-Baugruppen-Leitung 16 = Anschluss für Diskettenlaufwerk 5 = Primärer RAID-Kanal 17 = JP3 6 = Sekundärer IDE-Kanal... -
Seite 13: Temperaturüberwachung / System-Überwachung
Wiedereinschalten von der Ereignis-LED signalisiert, sowie vom BIOS oder der Applikation bearbeitet. Gehäuseüberwachung: Ein nicht autorisiertes Öffnen des Gehäuses wird erkannt, auch wenn das System ausgeschaltet ist. Angezeigt wird dies aber erst, wenn das System wieder in Betrieb ist. Deutsch- 5 A26361-D1350-Z120-1-7419... -
Seite 14: Lan-Anschluss
Features LAN-Anschluss Diese Systembaugruppe ist mit dem Intel 82550PM LAN-Controller bestückt. Dieser LAN-Controller unterstützt die Übertragungsgeschwindigkeiten 10 Mbit/s und 100 Mbit/s. Der LAN-Controller verfügt über einen 3 Kbyte großen Sende- und Empfangspuffer (FIFO) und unterstützt die WOL- Funktionalität durch Magic Packetä. Ferner ist es möglich, ein Gerät ohne eigene Boot-Festplatte über LAN hochzufahren. -
Seite 15: Bildschirmauflösung
640x480 16,7 Mio 800x600 16,7 Mio 1024x768 16,7 Mio 1057x864 16,7 Mio 1280x1024 16,7 Mio Die Werte für die Horizontalfrequenz können eine Toleranz von ±0,3 kHz besitzen. Die schattiert dargestellten Auflösungen werden nicht von LCD-Bildschirmen (TFT) unterstützt. Deutsch- 7 A26361-D1350-Z120-1-7419... -
Seite 16: Einstellungen Mit Steckbrücken
Features Einstellungen mit Steckbrücken IDE RAID / ATA-Controller – Steckbrücke JP2 Unterstützt IDE RAID oder die ATA-Schnittstelle. RAID-Schnittstelle (Standardeintrag) ATA-Schnittstelle CMOS löschen - Steckbrücke JP3 Wählt zwischen normalen CMOS-Einstellungen und löschen der CMOS-Einstellungen. Normale CMOS-Einstellungen. CMOS wird nicht gelöscht (Standardeintrag). CMOS-Einstellungen werden gelöscht. -
Seite 17: Prozessortaktfrequenz
FSB 100 FSB 133 Verhältnis FSB 133 hältnis X2.5 Reserved Reserved X8.5 1133 X3.5 Reserved Reserved Reserved Reserved X4.5 Reserved Reserved Reserved Reserved X5.5 X5.5 X6.5 X6.5 X7.5 1000 X7.5 1000 1066 1066 X8.5 1133 Reserved Reserved 1200 Reserved Reserved Deutsch- 9 A26361-D1350-Z120-1-7419... -
Seite 18: Erweiterungen
Erweiterungen Erweiterungen Bei allen in diesem Kapitel beschriebenen Arbeiten ziehen Sie zuerst den Netzstecker aus der Schutzkontakt-Steckdose! 1 = PCI-Steckplatz (low-profile) 4 = Speicher 2 = Lithium-Batterie 5 = PCI-Steckplatz 3 = Prozessor-Sockel Beide PCI-Steckplätze unterstützen 3,3 V Betriebsspannung. 10- Deutsch... -
Seite 19: Bestückungsvorschriften
Speichermodul einbauen Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen. Ê Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach oben (2) und stecken Sie das Speichermodul in den Einbauplatz. Deutsch- 11 A26361-D1350-Z120-1-7419... - Seite 20 Erweiterungen Speichermodul ausbauen Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). 12- Deutsch...
-
Seite 21: Lithium-Batterie Austauschen
Pluspol nach oben! Ê Heben Sie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie aus der Halterung ziehen können (2). Ê Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). Deutsch- 13 A26361-D1350-Z120-1-7419... -
Seite 22: Glossar
Glossar Glossar Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller gebräuchlichen Fachbegriffe bzw. Abkürzungen dar. Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für die beschriebene Systembaugruppe. ACPI Advanced Configuration and IPSEC Internet Protocol Security Power Management Interface AC'97 Audio Codec '97 Industrial Standard Architecture... - Seite 23 Information on this document On April 1, 2009, Fujitsu became the sole owner of Fujitsu Siemens Compu- ters. This new subsidiary of Fujitsu has been renamed Fujitsu Technology So- lutions. This document from the document archive refers to a product version which was released a considerable time ago or which is no longer marketed.
