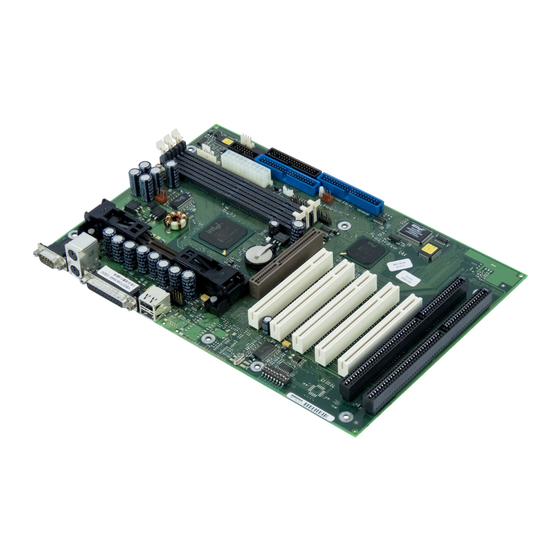

Fujitsu D1107 Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Mainboards
  5. D1107
  6. Technisches handbuch

Fujitsu D1107 Technisches Handbuch

Vorschau anzeigen
1
2
3
4
5
6
Inhalt
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Inhaltsverzeichnis

Quicklinks

TECHNISCHES HANDBUCH
TECHNISCHES HANDBUCH
TECHNISCHES HANDBUCH
TECHNISCHES HANDBUCH
TECHNICAL MANUAL
TECHNICAL MANUAL
TECHNICAL MANUAL
TECHNICAL MANUAL
S Y S T E M B A U G R U P P E D 1 1 0 7
S Y S T E M B A U G R U P P E D 1 1 0 7
S Y S T E M B A U G R U P P E D 1 1 0 7
S Y S T E M B A U G R U P P E D 1 1 0 7
S Y S T E M B O A R D D 1 1 0 7
S Y S T E M B O A R D D 1 1 0 7
S Y S T E M B O A R D D 1 1 0 7
S Y S T E M B O A R D D 1 1 0 7
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu D1107

Inhaltszusammenfassung für Fujitsu D1107

  • Seite 1 S Y S T E M B A U G R U P P E D 1 1 0 7 S Y S T E M B A U G R U P P E D 1 1 0 7 S Y S T E M B A U G R U P P E D 1 1 0 7 S Y S T E M B A U G R U P P E D 1 1 0 7 S Y S T E M B O A R D D 1 1 0 7...
  • Seite 2 • Ihre Verkaufsstelle Die Adressen Ihrer Servicepartner finden Sie im Garantieheft oder im Service-Adressenheft. Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: http://www.fujitsu-siemens.com Is there ..any technical problem or other question you need clarified? Please contact: •...
  • Seite 4 Este manual ha sido impreso sobre papel reciclado. Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH A26361-D1107-Z120-14-7419 A26361-D1107-Z120-14-7419 A26361-D1107-Z120-14-7419 A26361-D1107-Z120-14-7419 Bestell-Nr./Order No.:...
  • Seite 5 Deutsch li h English Systembaugruppe D1107 System Board D1107 Technisches Handbuch Technical Manual Ausgabe Januar 2000 January 2000 edition...
  • Seite 6 Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung. Liefermöglichkeiten und technische Änderungen vorbehalten. Copyright ã Fujitsu Siemens Computers GmbH 2000 Intel, Pentium and Celeron are registered trademarks and MMX and OverDrive are trademarks of Intel Corporation, USA.

  • Seite 7: Inhaltsverzeichnis

    Schreibschutz für Disketten - Schalter 3 .................. 11 Taktfrequenz - Schalter 5 bis 8 ....................11 Erweiterungen ..........................13 Prozessor einbauen/ausbauen ....................14 Hauptspeicher hochrüsten ....................... 15 Netzwerkbaugruppe mit WOL einbauen .................. 16 Lithium-Batterie austauschen ....................16 Glossar............................17 A26361-D1107-Z120-14-7419...

  • Seite 9: Einleitung

    Betriebsanleitung des Gerätes beschrieben. Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" in der Betriebsanleitung des Gerätes. Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr. Beachten Sie deshalb unbedingt die Angaben im Kapitel "Erweiterungen“ - "Lithium- Batterie austauschen“. A26361-D1107-Z120-14-7419 Deutsch -...

  • Seite 10: Hinweise Zu Baugruppen

    Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. 2 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 11: Leistungsmerkmale

    Intel 82559 LAN-Controller (10/100 Mbit/s) mit RJ45-Schnittstelle WOL mit Magic Packetä wird unterstützt, sowie der Systemstart von LAN mittels Bootix LAN BootP oder Intel LSA. • Fujitsu Siemens System-Überwachung und Temperatur-Management • 3 DIMM-Steckplätze für 16 bis 768 Mbyte Hauptspeicher (SDRAM-Speichermodule) •...
  • Seite 12 (16C550 kompatibel mit FIFO) genutzt werden. • 1 interne WOL-Schnittstelle • 2 externe PS/2-Schnittstellen für Tastatur und Maus • 2 externe USB-Schnittstellen (USB = Universal Serial Bus) • 1 interner Steckverbinder für Infrarotempfänger • Echtzeituhr/Kalender mit Batteriepufferung 4 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 13: Anschlüsse Und Steckverbinder

    1 = Serielle Schnittstelle 1 4 = Parallele Schnittstelle 2 = PS/2-Mausanschluss 5 = USB-Anschluss 2 3 = PS/2-Tastaturanschluss 6 = USB-Anschluss 1 7 = LAN-Anschluss Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. Deutsch - 5 A26361-D1107-Z120-14-7419...
  • Seite 14 5 = IDE-Laufwerke 3 und 4 (sekundär) 14 = Stromversorgungsüberwachung 6 = Wake On LAN 15 = Gehäuseüberwachung 7 = Ein-/Ausschalter 8 = Lüfter 2 Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. 6 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 15: Temperaturüberwachung / System-Überwachung

    Geräuschentwicklung durch eine verminderte Lüfterdrehzahl vermieden, sowie Informationen über den Systemzustand gegeben werden. Die Gehäuseüberwachung schützt das System gegen unautorisiertes Öffnen. Die Temperatur- und System-Überwachung werden durch einen von Fujitsu Siemens entwickelten onboard Controller gesteuert. Folgende Funktionen werden unterstützt: Temperaturüberwachung: Messung der Prozessor-Temperatur, Messung der System-Temperatur durch einen onboard Temperatursensor, Messung der Geräte-Temperatur durch einen optionalen Temperatursensor...

  • Seite 16: Lan-Anschluss

    Der LAN RJ45-Anschluss besitzt eine gelbe und eine grüne LED (Leuchtdiode). 1 = Gelbe Anzeige 2 = Grüne Anzeige Grün es besteht eine Verbindung (z. B. zu einem Hub). Gelb Link Modus: die LAN-Verbindung ist aktiv. WOL-Modus: ein Magic Packet wird empfangen. 8 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 17: Ressourcen-Tabelle

    In der nachfolgenden Tabelle können Sie erkennen, wie die PCI-Bus-Interrupts auf der Systembaugruppe vergeben sind. PCI-Bus-Interrupt Komponente auf der Systembaugruppe PCI-Bus Steckplatz 5 PCI-Bus Steckplatz 1 AGP-Steckplatz PCI-Bus Steckplatz 2 PCI-Bus Steckplatz 3 PCI-Bus Steckplatz 4 USB-Controller LAN-Controller Deutsch - 9 A26361-D1107-Z120-14-7419...

  • Seite 18: Einstellungen Mit Schaltern

    1 2 3 4 5 6 7 8 OPEN / OFF Schalter 1 = muss immer auf off eingestellt sein Schalter 4 = reserviert Schalter 2 = System-BIOS wiederherstellen (RCV) Schalter 5 - 8 = Taktfrequenz Schalter 3 = Schreibschutz für Disketten 10 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 19: System-Bios Wiederherstellen - Schalter 2

    Informationen darüber, welche Prozessoren auf dieser Systembaugruppe verwendet werden können, erhalten Sie bei Ihrer Verkaufsstelle oder unserem Service. Pentium II mit 66 MHz Front Side Bus: Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8 300 MHz 333 MHz Deutsch - 11 A26361-D1107-Z120-14-7419...
  • Seite 20 400 MHz 450 MHz Pentium III mit 100 MHz Front Side Bus: Prozessor Schalter 5 Schalter 6 Schalter 7 Schalter 8 450 MHz 500 MHz 550 MHz 600 MHz 650 MHz 700 MHz 750 MHz 800 MHz 12 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 21: Erweiterungen

    4 = Einbauplatz Bank 3 für Hauptspeicher 9 = ISA-Steckplätze 1, 2 5 = Spannungsindikator-Leuchtdiode AGP- und PCI-Steckplätze unterstützen 3,3 V Haupt- und Hilfsspannung. Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. Deutsch - 13 A26361-D1107-Z120-14-7419...

  • Seite 22: Prozessor Einbauen/Ausbauen

    Leitung. Ê Drücken Sie auf beiden Seiten des Prozessors die Halteklemmen (2) leicht nach innen (A) oder nach außen (B), und ziehen Sie den Prozessor nach oben heraus. Nehmen Sie dazu gegebenenfalls einen Schraubendreher zu Hilfe. 14 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 23: Hauptspeicher Hochrüsten

    Stecken Sie das Speichermodul in den Einbauplatz (1), bis die seitlichen Halterungen am Speichermodul einrasten (2). Speichermodul ausbauen Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). Deutsch - 15 A26361-D1107-Z120-14-7419...

  • Seite 24: Netzwerkbaugruppe Mit Wol Einbauen

    Pluspol nach oben! Ê Heben Sie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie aus der Halterung ziehen können (2). Ê Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). 16 - Deutsch A26361-D1107-Z120-14-7419...

  • Seite 25: Glossar

    SDRAM ....... Synchronous Dynamic Random Access Memory SGRAM ....... Synchronous Graphic Random Access Memory SMBus......System Management Bus SVGA ......Super Video Graphic Adapter USB......Universal Serial Bus VGA ......Video Graphic Adapter WOL ......Wake On LAN Deutsch - 17 A26361-D1107-Z120-14-7419...
  • Seite 26 Information on this document On April 1, 2009, Fujitsu became the sole owner of Fujitsu Siemens Compu- ters. This new subsidiary of Fujitsu has been renamed Fujitsu Technology So- lutions. This document from the document archive refers to a product version which was released a considerable time ago or which is no longer marketed.
