Nederlands

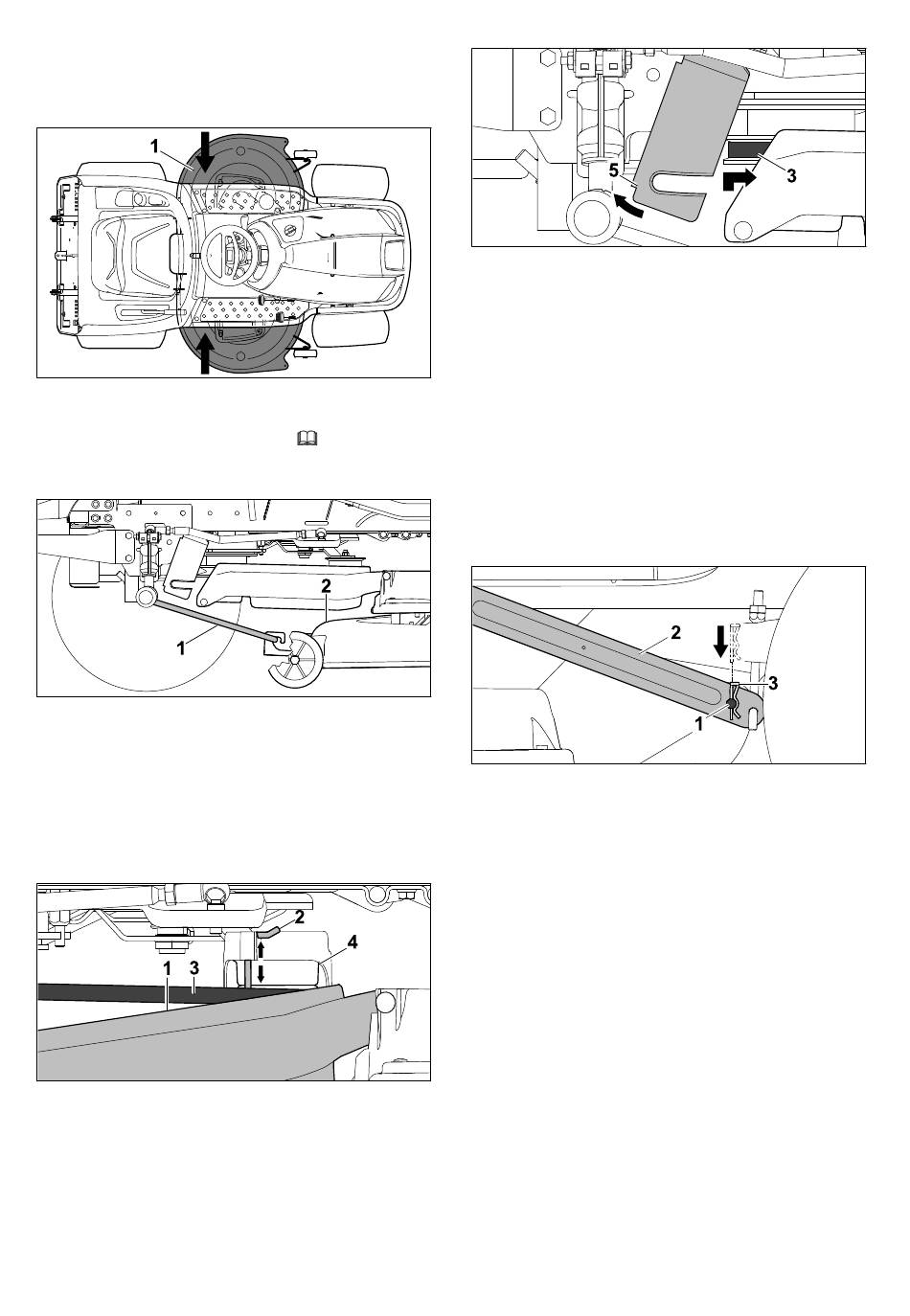

Maaiwerk eronder schuiven
► Plaats de V-riem zodanig dat deze in de hier‐
voor bestemde afdekking ligt.
► Schuif het maaiwerk (1) van links of rechts
onder de zitmaaier.
► Stel de laagste snijhoogte in,
Maaiwerk vooraan vasthaken
► Klap de voorste maaiwerkophanging (1)
omlaag en haak deze vast op het maai‐
werk (2).
► Schuif het maaiwerk (2) naar achteren.
De voorste maaiwerkophanging is op het
maaiwerk bevestigd.
V-riem vasthaken op spanrol
► Druk de V-riemafdekking (1) omlaag en houd
deze vast.
► Schuif de borgpen (2) 5 mm omhoog.
► Haak de V-riem (3) vast op de spanrol (4).
► Druk de borgpen (2) volledig omlaag en laat
deze hoorbaar vastklikken in de afdekking (1).
De borgpen zit stevig vast in de afdekking.
206
► Druk de bevestigingsplaat (5) naar voren en
houd deze vast.
► Trek de V-riem (3) naar voren en til deze met
de V-riemafdekking op.
► Haak de V-riem (3) zodanig vast op de V-riem‐
poelie dat deze niet verdraait.
De V-riem is vastgehaakt.
Maaiwerk achter vasthaken
11.7.
► Til het maaiwerk met één hand op en houd het
vast.
► Lijn het maaiwerk zodanig uit dat de boorga‐
ten van de ophanging en de bevestigingsbou‐
ten op het maaiwerk overeenkomen.
► Steek de bevestigingsbout (1) aan één kant
door het boorgat van de ophanging (2).
► Steek de borgsplitpen (3) van bovenaf in de
boorgaten van de bevestigingsbout.
De borgsplitpen klikt vast.
► Breng de bevestigingsbout (1) aan de andere
kant in het boorgat van de ophanging (2) aan.
► Steek de borgsplitpen (3) van bovenaf in de
boorgaten van de bevestigingsbout.
De borgsplitpen klikt vast.
