français
► Régler la hauteur de coupe la plus basse,
11.7.
► Décrocher le bac de ramassage,
► Démonter le canal d'éjection,
► Déposer le plateau de coupe avec précaution.

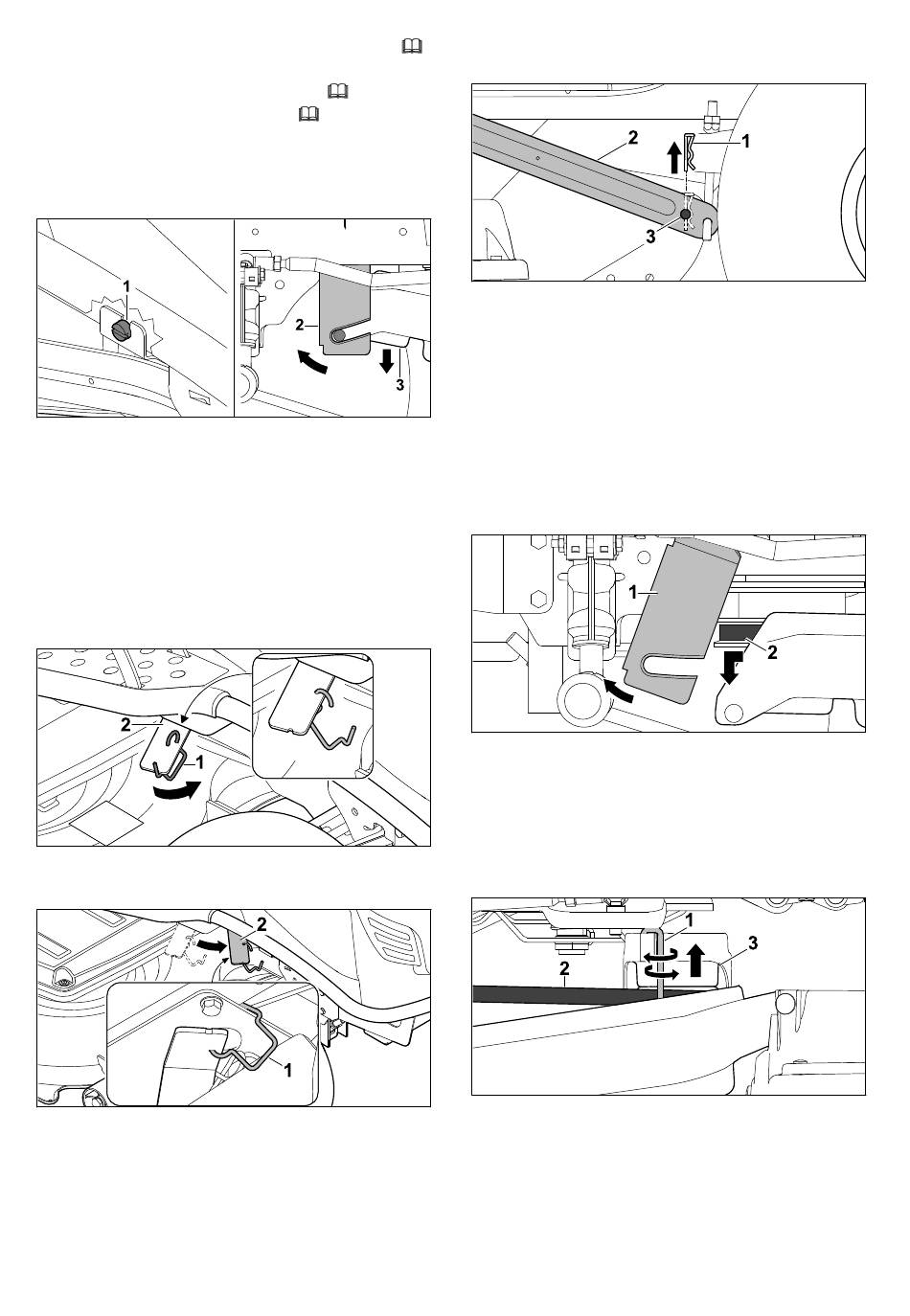

Démontage de la pièce de protection de la cour‐
roie trapézoïdale
► Desserrer la vis (1) qui se trouve derrière la
roue avant droite, jusqu'à ce qu'elle tourne
librement.
► Pousser la tôle de fixation (2) vers l'avant et la
maintenir.
► Abaisser la pièce de protection de la courroie
trapézoïdale (3).
Relâchement de la tension de la courroie trapé‐
zoïdale
► Décrocher l'étrier de fixation (1) du levier du
tendeur de courroie trapézoïdale (2).
► Pousser le levier du tendeur de courroie trapé‐
zoïdale (2) vers l'avant et le maintenir.
► Accrocher l'étrier de fixation (1) au châssis.
Le levier du tendeur de courroie trapézoïdale est
fixé en position avant.
112
Décrochage du plateau de coupe à l'arrière
6.2.2.
6.1.2.
► Extraire la goupille d'arrêt (1) par le haut.
► Soulever le plateau de coupe et le maintenir.
► D'un côté, pousser la suspension (2) vers l'ex‐
térieur et sortir le boulon de fixation (3) de la
suspension (2).
► De l'autre côté, pousser la suspension (2) vers
l'extérieur et sortir le boulon de fixation (3) de
la suspension.
► Déposer le plateau de coupe avec précaution.
Décrochage de la courroie trapézoïdale
► Pousser la tôle de fixation (1) vers l'avant et la
maintenir.
► Tirer la courroie trapézoïdale (2) vers l'avant
et la décrocher.
Enlèvement de la courroie trapézoïdale du galet
tendeur
► Pousser la goupille de sécurité (1) de 5 mm
vers le haut et la faire pivoter de 180°.
► Décrocher la courroie trapézoïdale (2) au
niveau du galet-tendeur (3).
► Faire pivoter la goupille de sécurité (1) pour la
ramener dans la position initiale et l'enfoncer
complètement vers le bas.
6 Assemblage de la tondeuse autoportée
