Igland 6002 Pronto TLP Bedienungsanleitung
Winde
Verwandte Anleitungen für Igland 6002 Pronto TLP
Inhaltszusammenfassung für Igland 6002 Pronto TLP

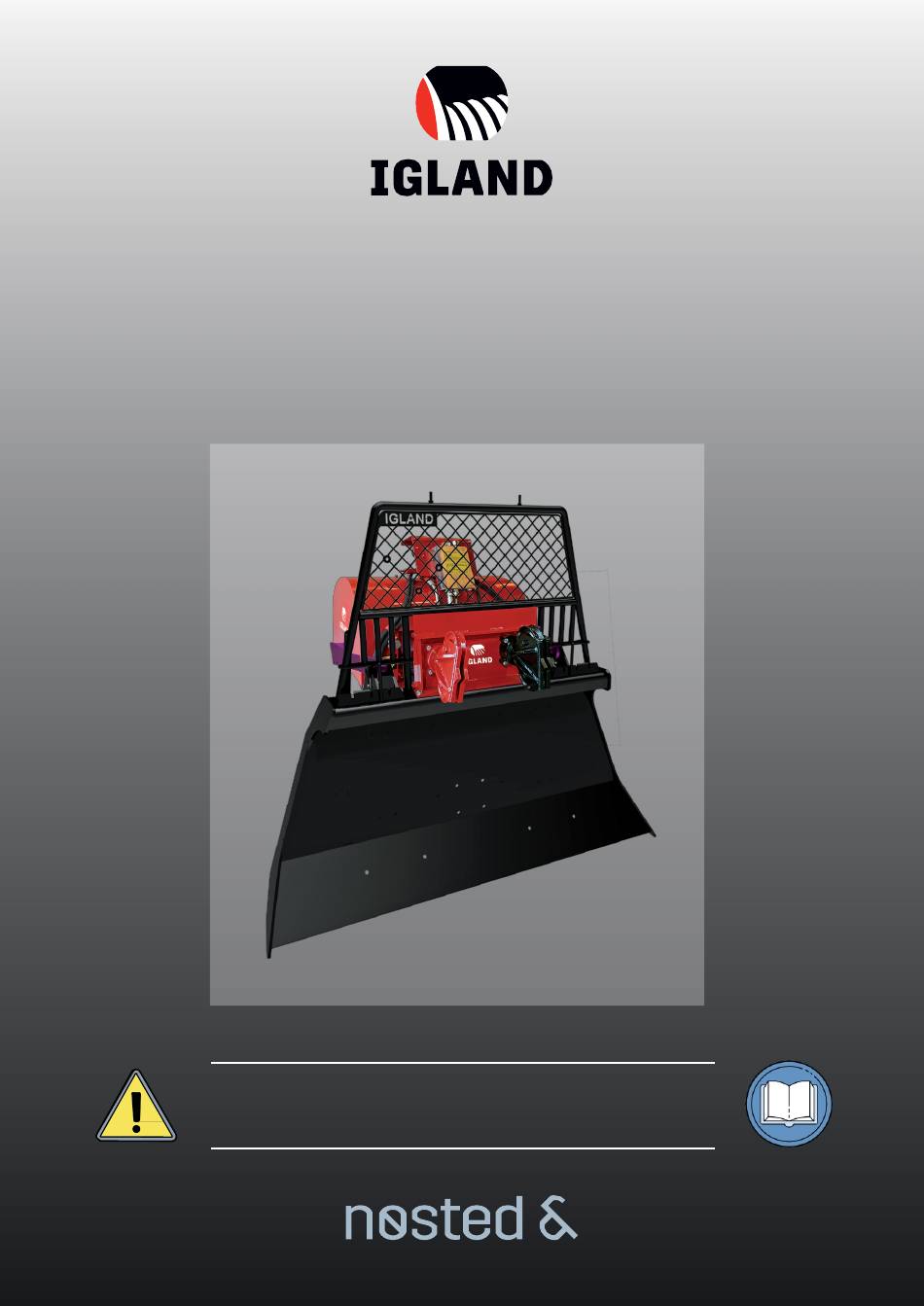

- Seite 1 Bedienungsanleitung Winde 6002 Pronto TLP/ 9002 Maxo TLP Lesen Sie die gesamte Anleitung durch, bevor Sie das Produkt verwenden. Sie enthält wichtige Sicherheitshinweise.
- Seite 2 Vielen Dank, dass Sie sich für eine Winde von IGLAND entschieden haben! Diese Bedienungsanleitung soll Ihnen umfassende Informationen über die Verwendung, Installation, Sicherheit und Wartung des Geräts geben. Es ist wichtig, dass Sie diese Anleitung sorgfältig lesen, bevor Sie die Maschine in Betrieb nehmen.
-
Seite 3: Inhaltsverzeichnis
2.2. Sichere Verwendung 2.3. Speicherung 2.4. Checkliste vor der Verwendung 2.5. Sicherer Betrieb 3. Hauptkomponenten 4. Technische Spezifikationen 4.1. lgland 6002 Pronto TLP 4.1. lgland 6002 Pronto Windenkopf 4.1. lgland 9002 Maxo TLP 4.1. lgland 9002 Maxo Windenkopf 5. Montage 5.1. Vorbereitung 5.2. -
Seite 4: Zusatzausstattung
Aufpreis für Doppelpropelleranschluss. (nur zusammen mit IG070988 IG316004) IG159337 Oberes Gitter, Höhe 78 cm, Breite 90 cm IGLAND TLP Dreipunktbefestigung mit TLP-Ladefläche, 220 cm Breite, 110 cm Höhe, Doppelpropeller, Windenstuhl, Schutzgitter IG316020 IG075010 Toppsegel, Spezialausführung, nur werkseitig montiert für IG316020... -
Seite 5: Sicherheitshinweise
# 2. SICHERHEITSHINWEISE ## 2.1 Allgemeine Sicherheitshinweise ## 2.2 Sichere Verwendung • Lesen Sie die Bedienungsanleitung: Bevor Sie die • Befolgen Sie die Sicherheitsvorschriften, um Winde und eventuelles Zusatzzubehör verwenden, müssen Sie Unfälle zu vermeiden und zu verhindern. die Bedienungsanleitung sorgfältig lesen und durchgehen, um die richtige Verwendung und Wartung zu verstehen. -
Seite 6: Checkliste Vor Dem Gebrauch
## 2.3 Lagerung • Bewahren Sie die Winde an einem trockenen und sicheren Ort auf. • Verhindern Sie, dass Kinder auf oder neben der Winde klettern oder spielen. • Stellen Sie die Winde auf einem festen und ebenen Untergrund ab, wenn sie gelagert wird oder nicht in Gebrauch ist. -
Seite 7: Sicherer Betrieb
## 2.5 Sicherer Betrieb • Verwenden Sie die Winde niemals zum Heben oder für andere Aufgaben, für die sie nicht konstruiert ist. Die Winde darf nur zum Ziehen von Holz verwendet werden. • Vermeiden Sie es, sich beim Winden in abschüssigem Gelände unter dem Holz und dem Traktor aufzuhalten. -
Seite 8: Hauptkomponenten
# 3. HAUPTKOMPONENTEN Hauptkomponenten Befestigung der Bedienfeld oberen Stange Aufhängung für Holz Inspektionsabdeckung Lunnepfanne Schutzgitter Zugstangenbolzen Torabschnitt Stützfuß... -
Seite 9: Lgland 6002 Pronto Windenkopf
52–88 kW (70–120 PS) Anschluss an Traktor Dreipunkt Anschluss an Traktor Standard-Windenbefestigung Höhe des Zapfwellenzapfens 65–77 cm Höhe des Zapfwellenzapfens Igland 9002 TLP Igland 9002 TLP Windenkopf Trommeln Trommeln Bedienung Radio (elektrohydraulisch) Bedienung Radio (elektrohydraulisch) Maximale Zugkraft (leere Trommel) 90 kN (9 Tonnen) -
Seite 10: Montage
# 5. MONTAGE ## 5.1 Vorbereitung Tragen Sie immer Schutzausrüstung. Stellen Sie die Zugstange so ein, dass die Winde um 10-20 Grad Die Hebeöse darf nur zum Anheben der Oberseite verwendet nach hinten geneigt ist. werden, keine Winde mit Flaschenzug! Stellen Sie die Stützfüße in die Parkposition und platzieren Sie die Winde auf einem ebenen und festen Untergrund. -
Seite 11: Bedienfeld
# 6. VERWENDUNG UND BEDIENUNG DER WINDE ## 6.1 Allgemeine Verwendung der Winde Der 7-polige Stecker wird zur Stromversorgung an den Traktor angeschlossen. Das Bedienfeld oder das Radio wird an die Rücken Sie den Traktor so nah wie möglich an das Holz heran. Der Winde angeschlossen. -
Seite 12: Bedienung Und Symbolerklärung
## 6.2 Bedienung und Symbolerklärung 6.2.1 6.2.5 Freigegeben (rechte Trommel) Freie (linke Trommel) 6.2.2 6.2.6 Bremse (rechte Trommel) Bremse (linke Trommel) 6.2.3 6.2.7 Einziehen (rechte Trommel) Einziehen (linke Trommel) 6.2.4 6.2.8 Bremslöser (rechte Trommel) Bremslöser (linke Trommel) -
Seite 13: Wartung
# 7. WARTUNG ## 7.3 Inspektion der Kupplung Überprüfen Sie den Spielraum der Kupplung. Der Spielraum Schalten Sie die Zapfwelle in den Leerlauf und stellen Sie den Motor sollte 2,5–4 mm betragen. ab, bevor Sie Wartungsarbeiten an der Winde durchführen. Die Zapfwelle ist gemäß... -
Seite 14: Einstellung Der Bremse
## 7.4 Einstellung der Bremse Drehen Sie die Schraube an der Bremsfeder, um die Bremse einzustellen. 7.4.1 Anziehen der Bremse ## 7.5 Einstellen der Kette Überprüfen Sie die Kette auf Spiel und beseitigen Sie eventuelles Spiel, indem Sie die Kette spannen oder kürzen. Die Kettenverriegelung wird mit der geschlossenen Seite in Fahrtrichtung befestigt. - Seite 15 HINWEISE...
- Seite 16 IGLAND Werkstatt- und Servicezentrum Unser Werkstatt- und Servicezentrum in Mandal bietet technischen Support für alle unsere Produkte. Wir führen Wartungs- und Reparaturarbeiten an älteren und stark beanspruchten Winden durch. Das verlängert die Lebensdauer der Produkte und ist gut für die Umwelt.
