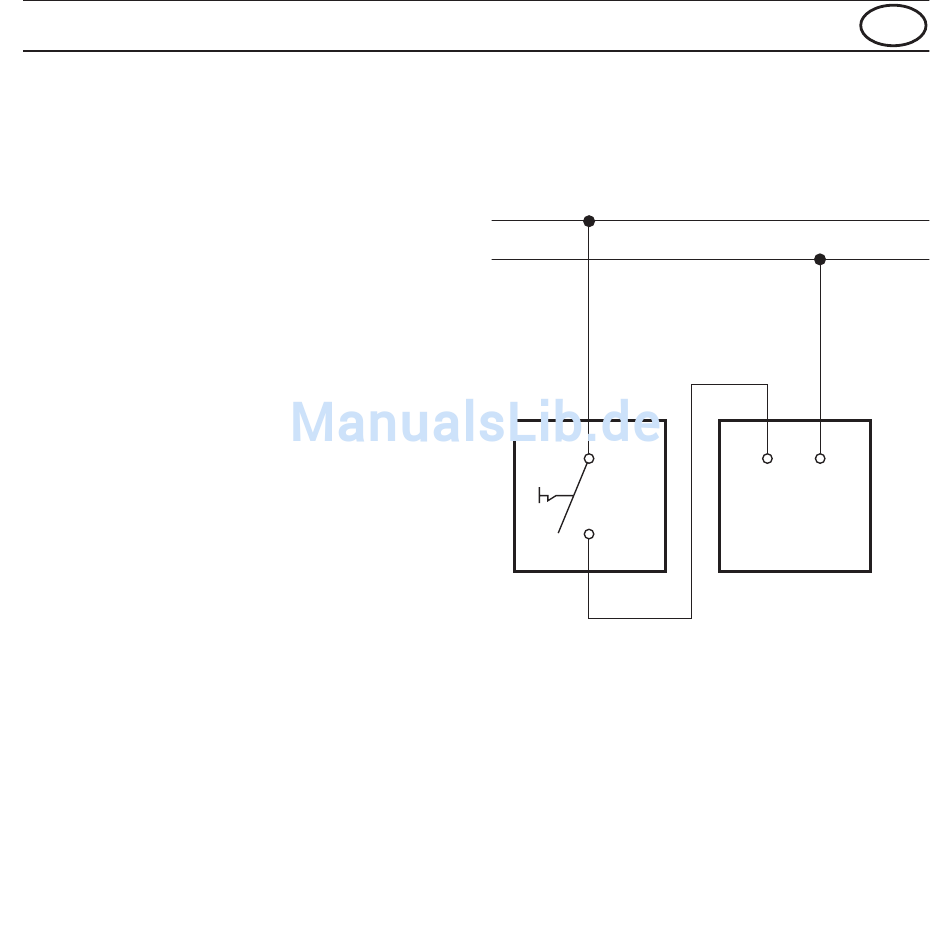

Kuva 4
Kytkentäkaavio, lähetinmoduulin ja Uppo-Jussi-kytkimen asentaminen
Katkaise verkkojännite!
Lähetinmoduuli voidaan asentaa
esim. Uppo-Jussi-kytkimen taakse
kytkinrasiaan. Menettele seuraa-
vasti:
• poista ohjainnasta
lähetinmoduulin kotelosta
• liitä lähetinmoduuli ja tee kytken-
tä kuvan 4 mukaisesti.
Ohjeita
1. Kun ohjainnasta poistetaan
lähetinmoduulin kotelosta,
suojausluokka ei muutu.
2. Jos lähetinmoduuli sijoitetaan
muualle, esim. välipohjaan, on
käytettävä vedonpoistajaa; käytä (tehtaalta) toimitettuja varusteita.
L
N
FIN
L N
6860
