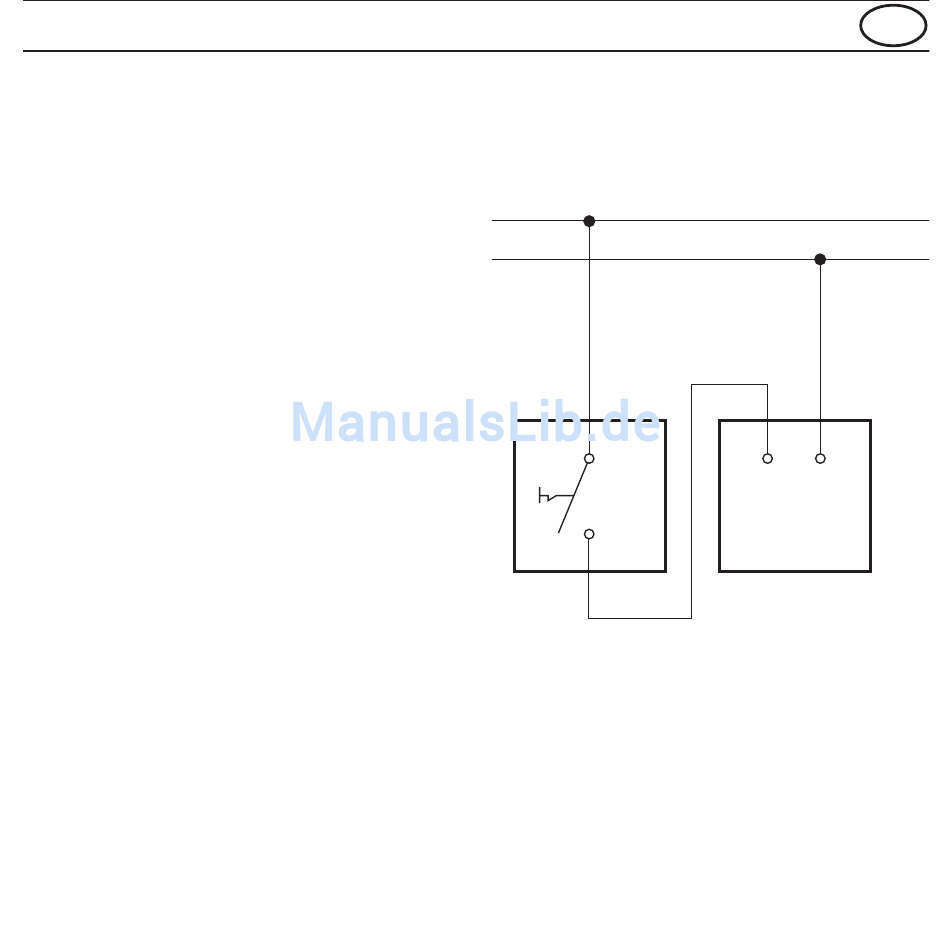

Fig. 4
Koblingsskjema og montering av sendemodul i innfelt bryter.
Slå av nettspenningen!
Sendemodulen kan f.eks. monte-
res bak en Busch-Jaeger bryter (inn-
felt type) i en dertil egnet koblings-
boks. Gå fram på følgende måte.
• Kapp av sendemodulens førings-
stift.
• Koble til sendemodulen ifølge
skjemaet på Fig. 4.
BEMERK
1. Selv om føringsstiften fjernes fra
sendemodulen, blir kapslings-
graden den samme.
2. Dersom sendemodulen monte-
res andre steder, f.eks. i himling,
må det anvendes strekkavlaster , bruk den lasken som er levert med fra
fabrikk.
L
N
NOR
L N
6860
