Fig. 4

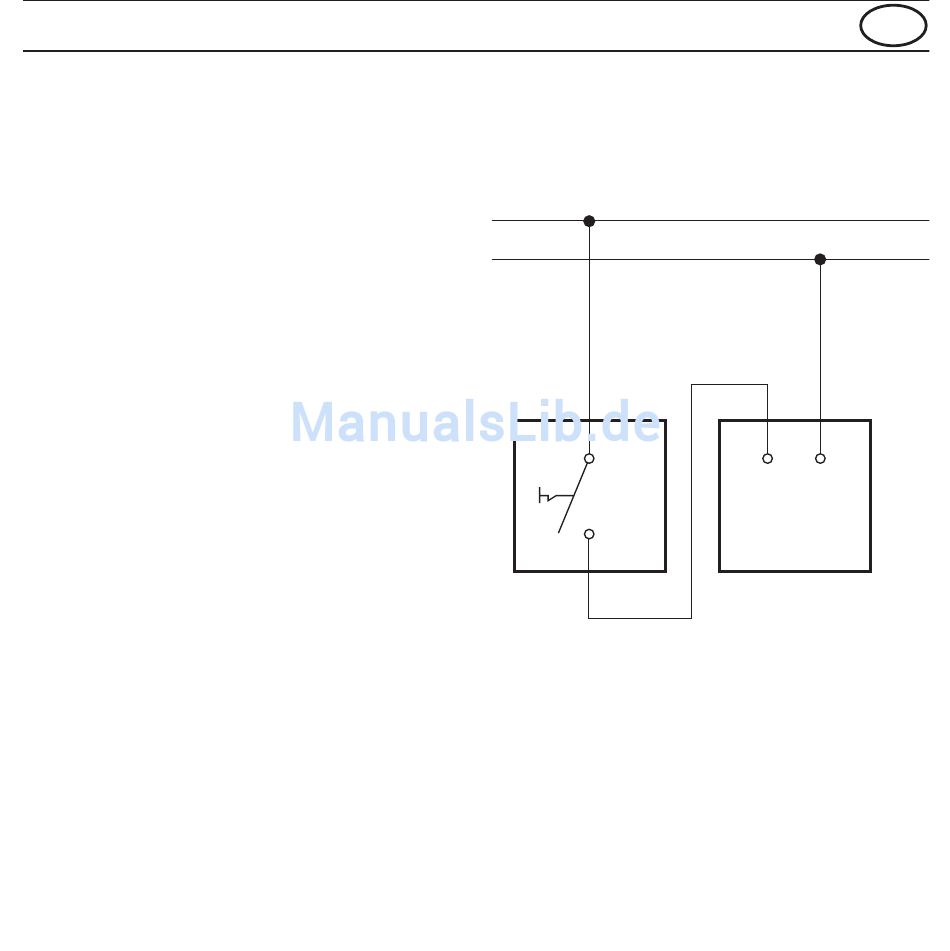

Kopplingsschema för installation av sändarmodul med infälld brytare
Bryt nätspänningen!
Sändarmodulen kan installeras i en
omkopplardosa med avgrening, t
ex en Busch-Jaeger-dosa för infälld
montering. Gör på följande sätt:
• Ta bort styrstiftet från
sändarmodulens kapsling.
• Anslut sändarmodulen i enlighet
med schemat i Fig. 4.
OBS!
1. Enhetens skyddsgrad påverkas
inte av att styrstiftet tas bort från
sändarmodulens kapsling.
2. Om sändarmodulen ska monte-
ras på annan plats, t ex i mellan-
tak, måste en dragavlastning användas. Använd de båda medlevererade
genomföringarna för detta ändamål.
L
N
S
L N
