Busch-Transcontrol

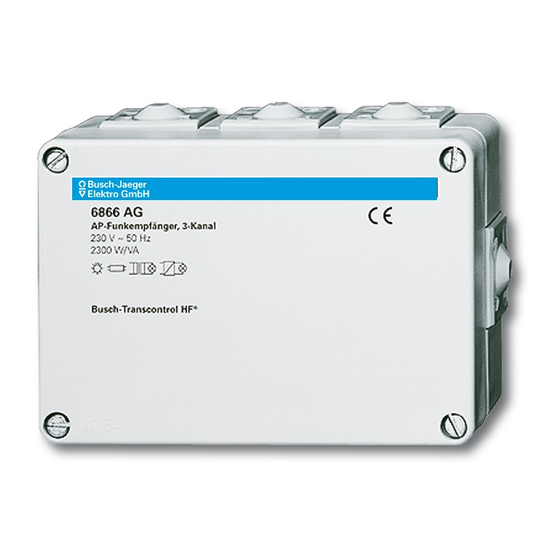

- Empfänger 3-Kanal 6866 AG
- Sendemodul 6860
D
F
Betriebsanleitung
Nur für autorisiertes Elektrofachpersonal
GB
NL
273 -1- 6031
®
HF
S
NOR
D
Rev. 1
FIN
