Fig. 4

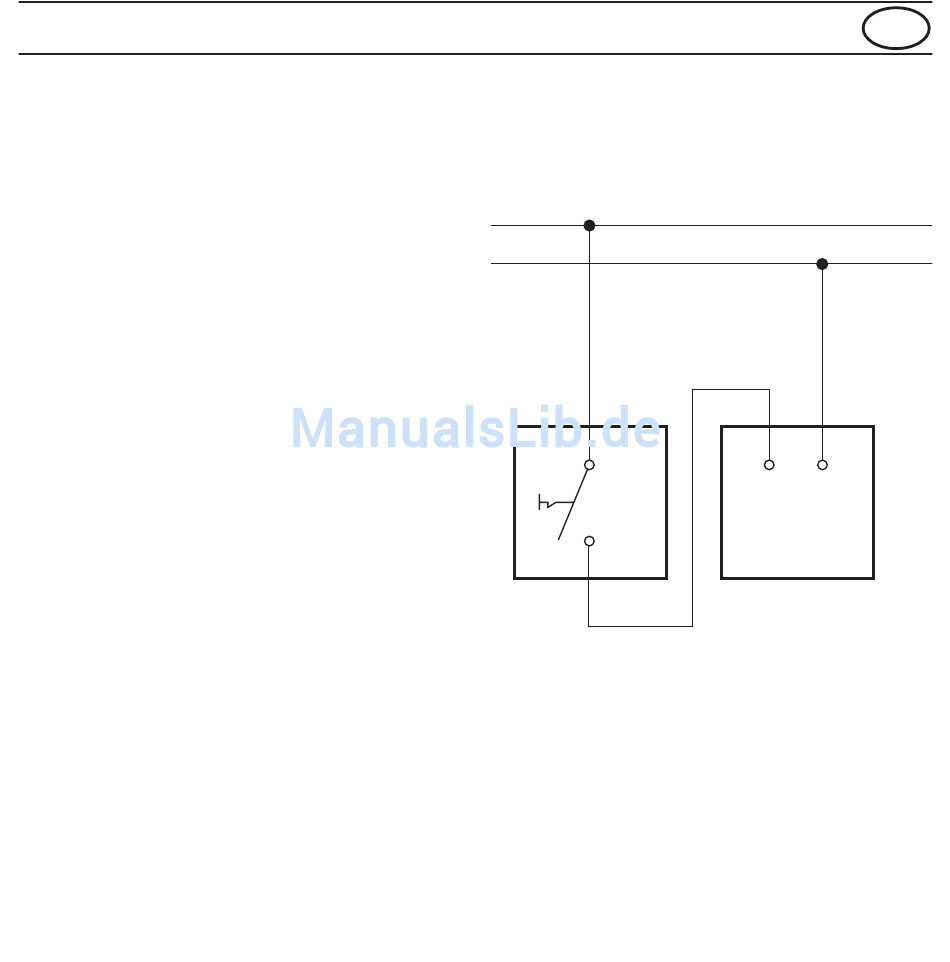

Diagramme/montage pour module d'émission avec commutateur UP
Mise hors circuit de la tension de
réseau!
Le module d'émission peut être
monté dans des boîtes de dériva-
tion derrière un commutateur UP
Busch-Jaeger par exemple. Pour le
montage, veuillez procéder comme
suit:
• Enlevez le goujon de guidage sur
le boîtier du module d'émission
• Raccordez le module d'émission
conformément au diagramme
Fig. 4.
Remarques
1. Lors du retrait du goujon de gui-
dage du boîtier du module d'émission, le type de protection reste maintenu.
2. Si le module d'émission est monté à d'autres endroits, comme par exemple
plafonds intermédiaires, il faut aménager une décharge de traction; pour
cela, veuillez utiliser la pince de décharge de traction ci-jointe (départ usine).
L
N
F
L N
