Busch-Jaeger Transcontrol HF-System Betriebsanleitung Seite 10

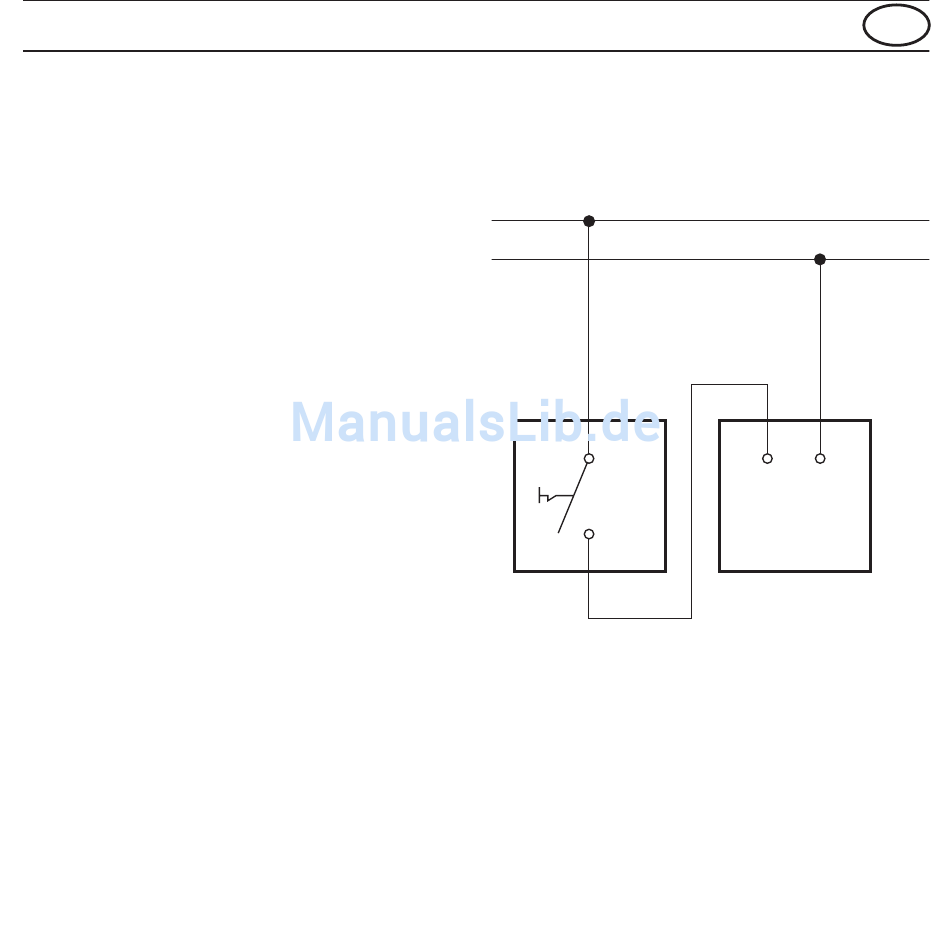

Fig. 4
Anschlußbild/Montage für Sendemodul mit UP-Schalter
Netzspannung abschalten!
Das Sendemodul kann in Schalter-
abzweigdosen hinter z.B. einem
Busch-Jaeger UP-Schalter einge-
baut werden. Gehen Sie zum Ein-
bau wie folgt vor:
• Entfernen Sie den Führungsstift
am Gehäuse des Sendemoduls
• schließen Sie das Sendemodul
gemäß Anschlußbild Fig. 4 an.
Hinweise
1. Bei Entfernen des Führungs-
stiftes vom Gehäuse des Sende-
moduls bleibt die Schutzart er-
halten.
2. Wird das Sendemodul an anderen Orten wie z.B. Zwischendecken montiert,
so muß eine Zugentlastung eingerichtet werden ; benutzen Sie dazu bitte
die (ab Werk) beigelegte Lasche.
L
N
D
L N
6860
