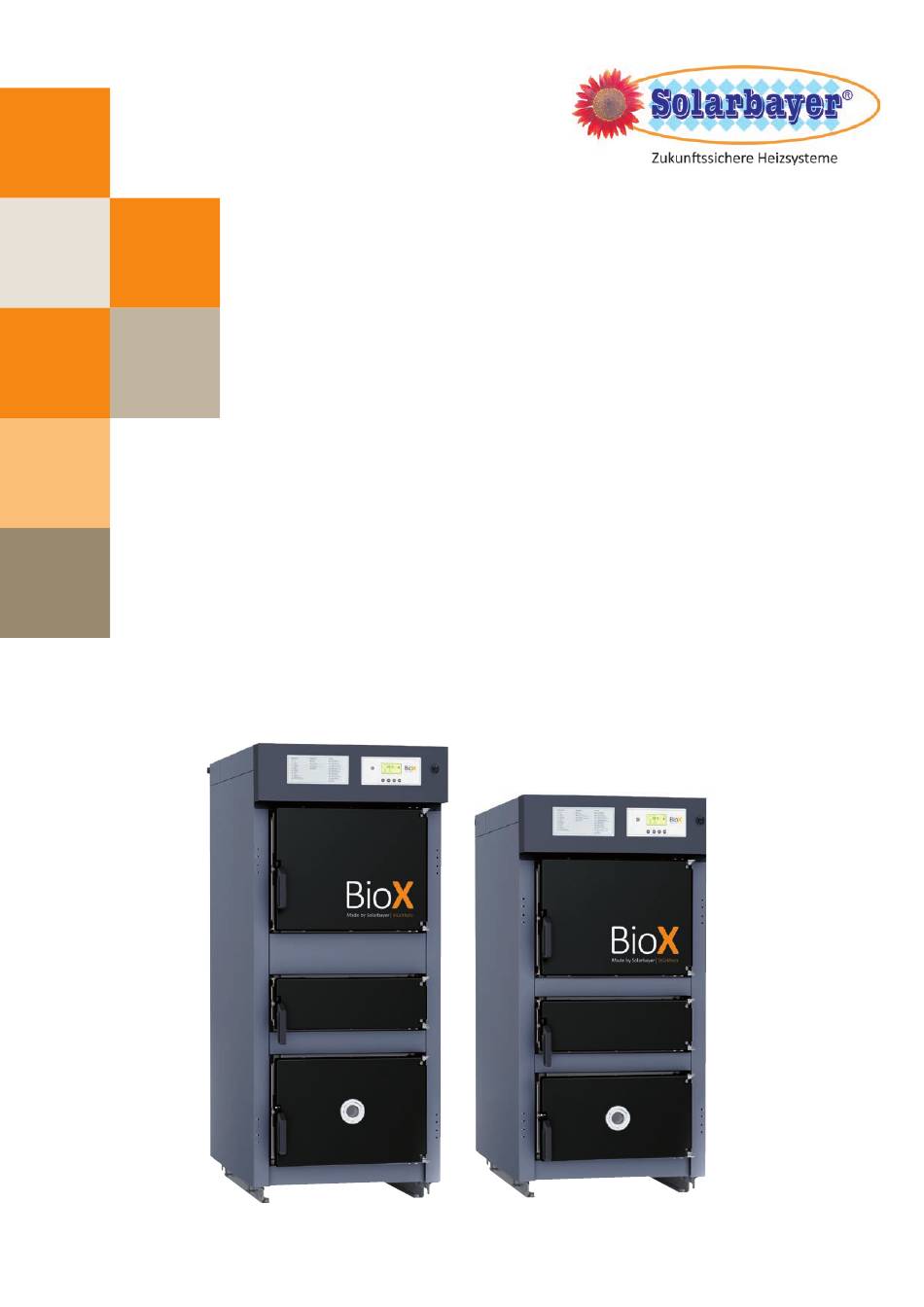

- Seite 1 HOLZVERGASER BioX Produktinformation Montageanleitung Verkleidung...
-
Seite 2: Allgemeine Sicherheitshinweise
Fall des Betriebes oder der Instandhaltung berücksichtigen. Sollten Sie weitere Informationen wünschen oder besondere Fragen auftreten, können Sie die erforderliche Auskunft über Ihren Fach- händler oder direkt von der Firma Solarbayer anfordern. Personen (einschließlich Kinder) die auf Grund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfah- renheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder... -
Seite 3: Übersicht Des Lieferumfangs
Holzvergaser BioX 15-45 Montageanleitung Verkleidung Übersicht des Lieferumfangs Kartonage 1 (seitlich am Kesselkörper): Seitenverkleidung links Seitenverkleidung rechts Hintere Verkleidung unten Hintere Verkleidung oben Oberes Verkleidungsblech hinten Bodenisolierung Querblenden (oben/mitte/unten) Schrauben (Kreuz/Torx), Kabelbinder Blechschraube ... -
Seite 4: Übersicht Der Einzelnen Bauteile
Montageanleitung Verkleidung Holzvergaser BioX 15-45 Übersicht der einzelnen Bauteile Verkleidungsblech links Oberes hinteres Verkleidungsblech Verkleidungsblech rechts Frontverkleidung für Display Verkleidungsblech hinten unten Türkontaktschalter Verkleidungsblech hinten oben Saugzuggebläse Vordere Querblende oben Arretiermuttern für vertikale Einstellung Vordere Querblende mitte Stellschrauben zur Höhenverstellung der Seitenverkleidung Vordere Querblende unten Fronttür (optional) - Seite 5 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Kesselmontage Prüfen des Lieferumfangs des Heiz- Oberes Verkleidungsblech entfernen kessels: (gesichert durch 2 Kabelbinder auf • Kesselblock der Rückseite und einer Schraube auf • Verkleidung inkl. Schraubensätze in der Vorderseite: unten mittig). seitlicher Kartonage • Saugzuggebläse, Kesselfüße und Der Kessel lässt sich über eine...
- Seite 6 Montageanleitung Verkleidung Holzvergaser BioX 15-45 Steuerungs-Trägerblech entfernen für den erleichterten Einbau der Ver- kleidung (5 Schrauben und 2 Kabel- binder). Die Schrauben werden bei Punkt 10 wieder benötigt. Das Steue- rungs-Trägerblech und die Schrauben bitte separat beiseite legen. Kabelkanäle links und rechts lockern um mehr Spielraum für die Montage...
- Seite 7 Holzvergaser BioX 15-45 Montageanleitung Verkleidung ACHTUNG! Beide Seitenverkleidungen gegen Wegkippen mit den mitgelieferten • BioX 15-45: Halterung des Kontakt- Kabelbindern oben am Kesselkörper schalters sichtbar auf der Außensei- sichern. Dazu die Kabelbinder nur in te des Bleches befestigen. die ersten Rasten zurren, damit genü- gend Spielraum zur weiteren Montage bleibt.
- Seite 8 Montageanleitung Verkleidung Holzvergaser BioX 15-45 09.1 09.2 (optional) (optional) Befestigungsbleche der Türscharnie- ACHTUNG! NUR WENN FRONTTÜR re von der Fronttüre entfernen und Bei nachträglicher Montage der MITBESTELLT auf Wunschseite der Seitenverklei- Fronttüre die Schrauben der Rück- (optionales Zubehör) dung anbringen. (4 Stk. M4 x 20, im wand (Punkt 12), des Steuerungs- Lieferumfang der Türe enthalten)
- Seite 9 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Stecker für das Saugzuggebläse durch Rückseite der Seitenverklei- dung führen (untere Öffnung der rechten Seitenverkleidung) und beide Seitenverkleidungen mit Kabelschie- nen verschrauben (6 Stk. Blech- schrauben) ACHTUNG! Nur die äußeren Befestigungslöcher Zur einfacheren Montage der Rück- verwenden! Innere sind für Rückwand...
- Seite 10 Montageanleitung Verkleidung Holzvergaser BioX 15-45 Abbildung zeigt BioX 20 Bodenisolierung in die vorgesehenen Schienen am Boden einschieben. Anmerkung: Die Isolierung lässt sich etwas strenger einbringen, damit eine gute Dämmwirkung erzielt wird. Querblenden (oben, mitte, unten) einhängen und verschrauben. (8 Stk. Blechschrauben)
- Seite 11 Holzvergaser BioX 15-45 Montageanleitung Verkleidung (optional) (optional) (optional) Ohne automatische Wärmetauscher- Reinigungshebel ent fernen und her- Turbulatoren herausziehen reinigung weiter mit Schritt 16 ausziehen . Anschlagschraube und Anschlagblech demontieren. Halterung demontieren Hinweis: Kann auch Nachbestellt und Anmerkung: Bei einer automatischen später montiert werden.
- Seite 12 Montageanleitung Verkleidung Holzvergaser BioX 15-45 15.3 15.4 15.5 (optional) (optional) (optional) Turbulatoren einführen und mit Befestigungsstift wieder an Welle befestigen. Danach den Reinigungs- deckel wieder anbringen. Abdeckblech + Dichtung auf gegen- Wärmetauscherreinigungseinheit an überliegende Seite montieren. Abgaskasten befestigen (3 Schrauben Wärmetauscherreinigungseinheit...
- Seite 13 Holzvergaser BioX 15-45 Montageanleitung Verkleidung 15.6 15.7 (optional) (optional) ≥ 2 mm Wärmetauscherreinigungs-Kabel an Stecker X1 der Display-Platine [mit Klemmen 8 (L) Braun, 9 (N) Blau, 10 (PE) Grün/Gelb] anklemmen. Stecker X12 an Steuer-Platine be- festigen und am Reinigungsmotor Wärmetauscherreinigungs-Über- anklemmen.
- Seite 14 Montageanleitung Verkleidung Holzvergaser BioX 15-45 X1-Stecker in die Displayplatine einstecken, auf saubere Kabelführung achten. Zusätzlich CAN-Verbindung (Steckplatz X3 Displayplatine / Ste- cker X13 Steuerplatine) anschließen. Verkleidung vorne einhängen und festschrauben (2 Stk. Blechschrau- ben). Seitenverkleidungen auf den Schie- Kleben Sie den Kabelbinderhalter auf Ebenso können die Klemmen X5 und...
- Seite 15 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Montage des Saugzuggebläses Haltebügel unten entfernen, bei Ausrichten der Seitenverkleidung oberem Haltebügel die Muttern bis mittels der 4 Stellschrauben (SW 10) Gewindeende lockern und das Ge- Achten Sie bei der Ausrichtung auf bläse an den Rauchrohrstutzen des das Spaltmaß...
- Seite 16 Montageanleitung Verkleidung Holzvergaser BioX 15-45 23.1 Haltebügel unten anbringen und Steckverbindung an Saugzuggebläse anschließen. Gebläse ausrichten. Auf gewünschte Neigung (z.B.: 90°, 135°, 180°, siehe WICHTIG! Beschreibung auf der Kartonage des Bei der Erstinbetriebnahme sollten die Dichtflächen mittels Sichtprüfung auf Gebläses) einstellen.
- Seite 17 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Displayplatine Steuerplatine Kabelschienen oben und Arretier- Alle weiteren Stecker an Displaypla- muttern zur vertikalen Einstellung tine und Steuerplatine anschließen. festziehen. Die beiden PT1000 Pufferfühler an mitgelieferten Steckern anschließen und auf Kesselplatine stecken, auf richtigen Anschluss ( vgl. Tech- Die PT1000 Pufferfühler...
-
Seite 18: Türkontaktschalter Einstellen
Montageanleitung Verkleidung Holzvergaser BioX 15-45 Türkontaktschalter einstellen Erklärung: Für einen sicheren Betrieb der Anlage muss der Türkontaktschalter über Druckgeber (vgl. Abbildung oben) justiert werden. Ist eine der Türen geöffnet, öffnet der Kontakt und unterbricht den Stromdurchfluss. Die Steuerung der Anlage wird bei geöffneter Türe die Drehzahl des Saugzuges erhöhen, um einen optimalen Rauchabzug zu gewährleisten. - Seite 19 Holzvergaser BioX 15-45 Montageanleitung Verkleidung 30.1 (optional) (optional) In diesem Schritt wird die Montage Die Türe wird an den Scharnieren mit Oberes vorderes Verkleidungsblech der optionalen Fronttüre beschrie- jeweils 2 Schrauben (Inbus M4 x 20) an auflegen, einschieben und verschrau- ben.
- Seite 20 Montageanleitung Verkleidung Holzvergaser BioX 15-45 30.2 (optional) Verkleidungstüre lässt sich über die Langlöcher der Scharniere ausrichten (4 Stk. M4 x 20 Inbus je Scharnier). Wichtig ist hierbei das Spaltmaß zwischen Fronttür und Seitenverklei- dungen. Türmagnete können für passenden Anschlag über Langlöcher ausgerich- tet werden (2 x M4 x 20 Inbus).
- Seite 21 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Türanschlag Umbau (otional) Die Position des Türkontaktschalters muss angepasst werden; Lockern der Seitenverkleidung, Montage des Schalters auf gegenüberliegende Seite (vgl. Bilder Schritt 8). Anschläge und Scharnierbleche links und rechts ausbauen und auf gegen- überliegender Seite wieder montie- Änderung der Öffnungsrichtung der...
- Seite 22 Montageanleitung Verkleidung Holzvergaser BioX 15-45 Nur bei der Füllraumtür muss die innere Isolierung ausgebaut und um 180°gedreht und danach wieder ver- schraubt werden. Dies wird in den nachfolgenden Schritten erklärt. Die Bolzen für den Türkontaktschalter müssen bei der Anheiz- und Füllraum- tür ebenfalls angepasst und justiert...
- Seite 23 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Danach wird die äußere Dichtung Das Innere Dichtungselement kann Dazu müssen die 6 Schrauben (3 in der oberen Kante, 3 in der entfernt. nun herausgezogen werden. unteren Kante) der Innenverkleidung ausgedreht werden. Die Innenverkleidung der Türe besitzt Das innere Türelement wird nun um...
-
Seite 24: Einstellen Der Türen
Montageanleitung Verkleidung Holzvergaser BioX 15-45 Einstellen der Türen Anpressdruck: Um den Anpressdruck der Türen einzustellen, müssen die Schrauben an der Befestigung zum Kesselkörper gelöst werden (siehe ). Über Langlöcher können die gelockerten Schrauben positioniert werden. Wenn die Tür relativ streng zu ver- riegeln ist, wird eine ausreichende Dichtheit gewährleistet. -
Seite 25: Überprüfen Der Klemmstellen
Holzvergaser BioX 15-45 Montageanleitung Verkleidung Überprüfen der Klemmstellen Vor der Inbetriebnahme des Kessels müssen die elektrischen Klemmstel- len auf korrekten Sitz geprüft werden. Ziehen Sie bitte jede Klemmstelle auf der Display- und Steuerplatine nach. VORSICHT! Anlage muss für diesen Schritt vom Stromnetz genommen werden. -
Seite 26: Aufkleber
Montageanleitung Verkleidung Holzvergaser BioX 15-45 Aufkleber Die Anbringung der Aufkleber an der Füllraumtüre und der optionalen Fronttüre sind wie folgt zu tätigen: Design-Fronttür: Von rechts 42 mm Von Oberkante oranges Band 20 mm Von Oberkante Blech 19 mm Füllraumtür: Von rechts 55 mm Von Unterkante 50 mm ©... - Seite 27 Holzvergaser BioX 15-45 Montageanleitung Verkleidung Notizen © Solarbayer GmbH [254166]...
