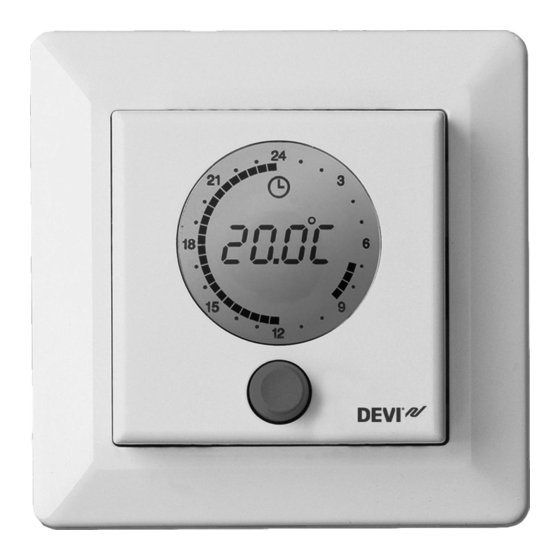

DEVI Devireg 550 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. DEVI Anleitungen
  4. Thermostate
  5. Devireg 550
  6. Installationsanleitung

DEVI Devireg 550 Installationsanleitung

Vorschau ausblenden Andere Handbücher für Devireg 550:

Werbung

Inhaltsverzeichnis

DE/AT Installationsanleitung
devireg™ 550
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DEVI Devireg 550

Inhaltszusammenfassung für DEVI Devireg 550

  • Seite 1 DE/AT Installationsanleitung devireg™ 550...
  • Seite 2 Ausgezeichnet mit dem Interaction Design Award...

  • Seite 3: Inhaltsverzeichnis

    Garantie ..................Seite 30 Beachten Sie bitte: Die Montage sowie die Veränderung der Grundeinstellungen des devireg 550™ dürfen nur durch einen Elektrofachmann vorgenommen werden! Bei unsachgemäßer Montage besteht die Gefahr eines elektrischen Schlages! Eine falsche Montage oder Grundeinstellungen können zur...
  • Seite 4 Montage des devireg™ 550 Bevor Sie den devireg™ 550 einbauen können, muß das Display demontiert werden. Entfernen Sie die Frontabdeckung durch leichtes Drücken des Haltesteges auf der Oberseite der Abdeckung (mittlerer Schlitz). Ziehen Sie danach die Frontabdeckung ab. Haltesteg...
  • Seite 5 Lösen Sie die Schrauben, dann entfernen Sie das Display durch leichtes Ziehen. Schrauben...
  • Seite 6 Entfernen Sie anschließend den Rahmen des Thermostaten. Rahmen...

  • Seite 7: Devireg 550™ Montage

    Schließen Sie den devireg™ 550 Thermostaten wie folgt an: devireg™ 550 Spannungsversorgung NTC Fühler 180 – 250 V, 50-60 Hz Heizung Netzwerkanschluß max. 16 A Der devireg™ 550 hat keine PE Klemme. Verbinden Sie daher den Schutzleiter der Heizmatten/Heizkabel mittels einer separaten Klemme mit dem PE der Elektroinstallation.
  • Seite 8 Befestigen Sie das Thermostatunterteil mittels passender Schrauben in der Schalterdose. DEVI™ empfiehlt, eine tiefe Schalterdose zu verwenden. Befestigungslöcher Der Thermostat kann jetzt wieder in umgekehrter Reihenfolge zusam- mengesetzt werden.
  • Seite 9 Achtung! Setzen Sie das Display sorgfältig auf das Unterteil. Achten Sie besonders darauf, daß der 8 pol. Stecker exakt geführt wird. Achten Sie beim Festdrehen der beiden seitlichen Schrauben darauf, daß diese nur leicht angezogen werden. Nur leicht festdrehen!
  • Seite 10 Um eine einwandfreie Funktion des devireg™ 550 zu gewährleisten, sollten bei der Plazierung folgende Regeln beachtet werden: ● Installationshöhe zwischen 80 und 150 cm . ● Nicht an einer Außenwand installieren. ● Den devireg™ 550 nicht direktem Sonnenlicht – oder anderen Wärmequellen aussetzen. ●...
  • Seite 11 Der devireg™ 550 kann für verschiedene Heizungssysteme eingesetzt werden, dementsprechend ist die Art der Fühler wie folgt zu aktivieren: 1. Elektrische Fußbodenheizung als alleiniges Heizsystem: Es ist ein Fußbodenfühler zu installieren. Der Raumfühler ist im Thermostat fest eingebaut. Raum- und Fußbodenfühler (rFS) sind zu aktivieren. 2.

  • Seite 12: Die Erste Inbetriebnahme

    Die erste Inbetriebnahme Nach dem Einschalten der Spannung blinkt der Uhrenring und »COdE« erscheint auf dem Display. Drehen Sie den Knopf um den Code einzustellen. Wählen Sie Code: 0044 Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen.
  • Seite 13 Wählen Sie nun die/den benötigten Fühler entsprechend Seite 11 aus. Drehen Sie den Knopf für die Auswahl Raum- und Fußbodenfühler rFS Raumfühler rS Fußbodenfühler FS Drücken Sie kurz den Knopf um die Eingabe zu bestätigen. Der devireg™ 550 ist nun betriebsbereit, weitere Einstellungen sind zunächst nicht nötig, da die Grundeinstellungen bereits werksseitig vorgenommen wurden.

  • Seite 14: Änderungen Der Grundeinstellungen

    Änderung der Grundeinstellungen Durch erneute Eingabe des Codes können die Grundeinstellungen verändert werden: 12 Sek. Drücken Sie den Knopf für ca. 12 Sekunden, bis »COdE« erscheint. Drehen Sie den Knopf um den Code zu wählen. Wählen Sie Code: 0044 Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen.
  • Seite 15 Ist der devireg™ 550 als alleiniges Gerät (alone) installiert, drehen Sie den Knopf bis (ALO) erscheint. Drücken Sie kurz den Knopf um die Eingabe zu bestätigen. Mehrere devireg™ 550 können in einem Netzwerk miteinander kommunizieren. In diesem Fall können die Geräte beliebig als Master (MAS) oder Slaveeinheiten (SLA) programmiert werden.
  • Seite 16 Wählen Sie, ob der devireg™ 550 die Temperatur in Celsius oder Fahrenheit anzeigen soll. Wählen Sie durch Drehen des Knopfes °C oder °F. Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen.
  • Seite 17 Der devireg 550™ ist für verschiedene Heizsysteme einsetzbar (siehe hierzu auch Seite 11). Die Auswahl der/des Fühlers kann daher jederzeit geändert werden. Drehen Sie den Knopf für die Auswahl: rFS Raum – und Bodenfühler rS Raumfühler FS Fußbodenfühler Drücken Sie kurz den Knopf, um die...
  • Seite 18 Die maximale Temperatur, die im Fußboden nicht überschritten werden darf, wird mit der Funktion (Mt) eingestellt. Der Einstellbereich liegt zwischen 20°C und 50°C (Funktion steht bei Fühlerauswahl rS nicht zur Verfügung). Drehen Sie den Knopf um die maximale Temperatur zu wählen. Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen.
  • Seite 19 Die Offsetfunktion (OFFS) dient dazu, eventuelle Abweichungen zwischen dem devireg™ 550 und einem im Raum befindliche Thermometer abzugleichen (Funktion steht bei Fühlerauswahl [FS] nicht zur Verfügung). Das Thermometer zeigt z.B. 1°C mehr an, als am devireg™ 550 eingestellt ist, ● Offsettemperatur um 1°C nach plus verstellen.
  • Seite 20 Die Absenktemperatur (LO) ist beim devireg™ 550 zwischen 0°C und -15°C einstellbar. Drehen Sie den Knopf, um die Absenk- temperatur zu wählen. Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen. Hinweis! Soll ein Nachheizen während der Absenkzeit weitestgehend vermieden werden, ist die Absenktemperatur auf den niedrigsten Wert (-15°C) einzustellen.
  • Seite 21 Sie können zwischen einer 24 Stunden- oder 12 Stunden AM/PM Anzeige wählen. Drehen Sie den Knopf um die Stunden- anzeige zu wählen. Drücken Sie kurz den Knopf, um die Eingabe zu bestätigen. Zum Beenden der Grundeinstellungen und Speichern der eingegebenen Daten drücken Sie den Knopf für 3 Sekunden.

  • Seite 22: Werkseinstellungen

    Werkseinstellungen Der devireg™ 550 ist werksseitig auf folgende Einstellungen programmiert: Funktionen Einstellung Auswahl Netzwerk Alone Alone, Master, oder Slave °C °C oder °F Temperaturanzeige Fühlertyp Raum- und Raum-und Bodenfühler Bodenfühler, Raumfühler, oder Bodenfühler Max. Temperatur + 45°C +20°C bis 50°C Offset 0,0°C -5,5 bis +5,5°C...

  • Seite 23: Netzwerkbetrieb

    Netzwerkbetrieb Der devireg™ 550 bietet die Möglichkeit eines Netzwerkbetriebes. In einem Gebäude können mehrere devireg™ 550 innerhalb eines Netzwerkes betrieben werden. Ein Netzwerk besteht aus max. 32 Einheiten, bestehend aus einer zentralen (Master) und 31 untergeordneten (Slave) Einheiten. In einem Netzwerk kann eine beliebige Anzahl von devireg™ 550 auch als eigenständige Einheiten (Alone) betrieben werden.
  • Seite 24 Die Slaveeinheiten übernehmen von der Mastereinheit folgende Einstellungen: ● Zeit ● Wochentag ● °C oder °F ● 12 h AM/PM oder 24h ● Absenktemperatur Als Netzwerkleitung ist z.B. eine Busleitung YCY 2x2x0,8 mm verwenden. Die Länge dieser Leitung darf 500 m nicht überschreiten! Warnung Bei Arbeiten an Thermostaten, die innerhalb eines Netzwerkes verbunden sind, ist sicherzustellen, daß...

  • Seite 25: Fehlermeldungen

    devicom™ PC-Pro devicom™ PC-Pro ist eine Software, mit der sich die innerhalb eines Netzwerkes verbundenen devireg™ 550 von einem Personal Computer aus steuern lassen. Zur Verbindung vom PC zur Netzwerkinstallation wird ein Interface mitgeliefert, das am COM-Port des PC angeschlossen wird. devicom™...
  • Seite 26 Nr. Fehler Fehlerbeseitigung Der Thermostat ist als Slaveeinheit Mindestens eine Einheit muß konfiguriert, es ist aber keine innerhalb des Netzwerkes als Mastereinheit vorhanden. Master konfiguriert sein. (Siehe Seite 23) Der Thermostat hat wegen Thermostat abkühlen lassen. Überhitzung abgeschaltet. Gehen Sie in das Menü Grund- einstellungen, bestätigen Sie alle Werte um die Fehlermeldung zu quittieren (Siehe Seite 14 bis 21)

  • Seite 27: Technische Daten

    Technische Daten Temperaturbereich Raumfühler ....+5°C bis +35°C Temperaturbereich Bodenfühler ....+20°C bis +50°C Betriebsspannung .......... 180 – 250 V 50 – 60 Hz. Schaltstrom cos ϕ = 1 ........16 A Schaltstrom cos ϕ = 0,3 ....... 1 A Eigenverbrauch ..........
  • Seite 28 Schaltbild Netzwerkanschluß...
  • Seite 29 Fühlerkennlinien für devireg™ 550: ºC KΩ -15 84 -10 66...

  • Seite 30: Garantiezertifikat
