ACO Funki MAG-BOX Montageanleitung Seite 9

B
2
C
Art.-Nr. Beschreibung
1 1620804 ARM FÜR ZENTRALVERRIEGELUNG, MAGNETKASTEN
2 1620803 VERBINDUNGSSTANGE FÜR ZENTRALVERRIEGELUNG, MAG-BOX
3 58660 TREIBERKLEMMENVERRIEGELUNGSSYSTEM ESSEN/HW.BOX
4 35900095 SPALTBOLZEN 4X40 MM A2 DIN 94
5 35600080 UNTERLEGSCHEIBE Ø13X24X2,5 MM A2 DIN 125A
6 30306016 GESTELLSCHRAUBE M6X16 A2 DIN 933
7 33596010 SICHERUNGSMUTTER M6 A2 DIN 985 GEWACHST
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com

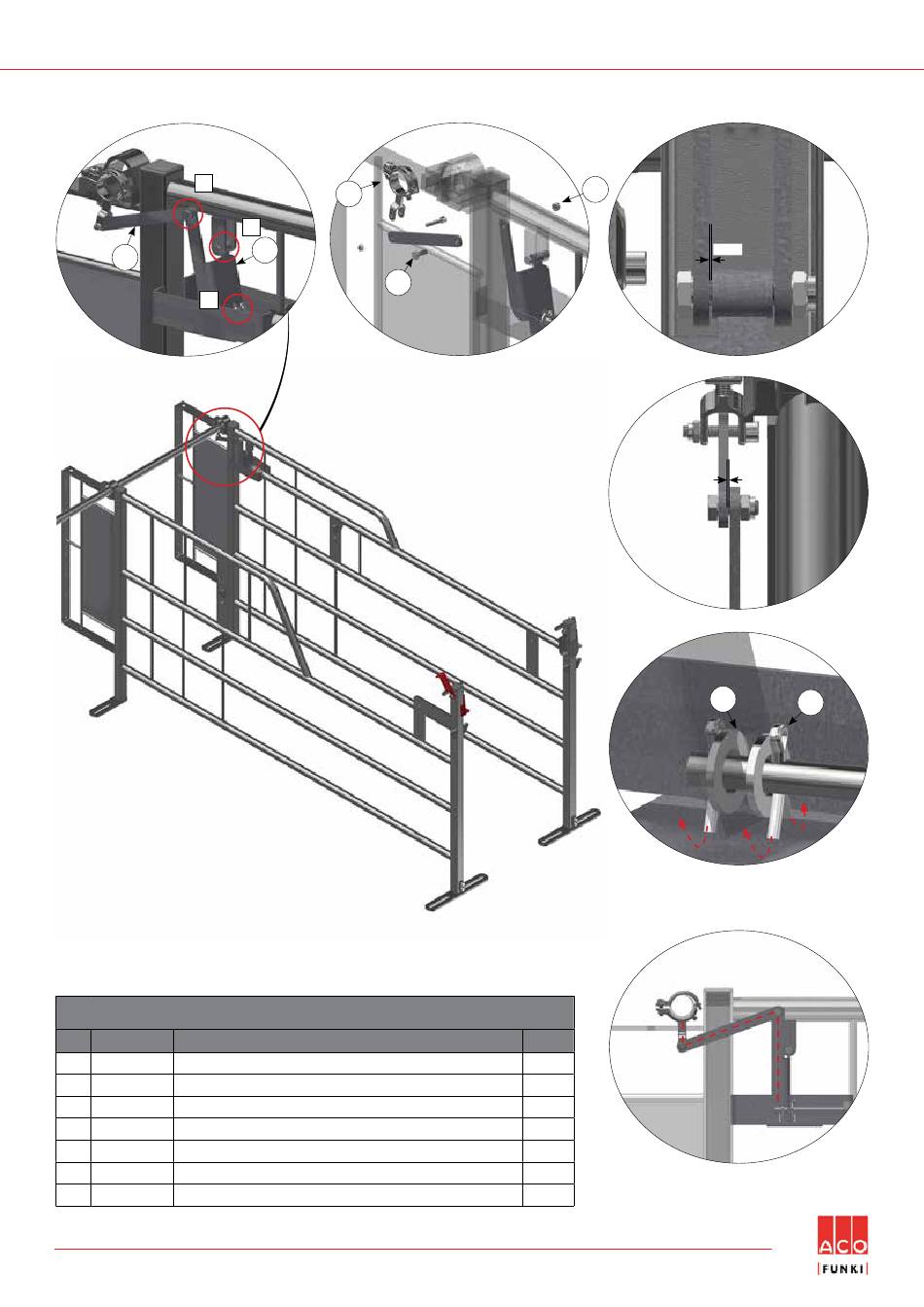

MONTAGE DES ZENTRALSCHLOSSES
3
A
1
6
LISTE DER EINZELTEILE
A
7
B
C
Der Spalt muss so weit wie möglich gebogen werden,
um einen Kontakt mit der Oberfläche zu vermeiden.
Stck.
1
1
2
2
2
1
Grundeinstellung der Zentralverriegelung.
1
Wichtig! Position des Arms zur Zentralverriegelung für die
gesamte Reihe gleich.
1-2mm
1-2mm
5
4
9/20
