ACO Funki MAG-BOX Montageanleitung Seite 4

6
5
4
Art.-Nr. Beschreibung
1600897 MAG-BOX-TEILUNG HOHES EINZELSCHLOSS
1 1620896 HOHE TEILUNG FÜR MAG BOX
2 9960003 KAPPE 40 x 40 x 3
3 8100436 BUCHSE Ø16 X 16 MM FÜR COMFORT BOX
4 58515 KUNSTSTOFFLAGER F/1 GEMEINSAME ÖFFNUNGSSTANGE
5 16375 ROHRHALTER 1" OHNE SCHRAUBE
6 30301045 GESTELLSCHRAUBE M10X45 A2 DIN 933
7 35900085 UNTERLEGSCHEIBE Ø10,5X30X2,5 MM A2 DIN 9021
8 32310065 MASCHINENSCHRAUBE M10X65 A2 DIN 931
9 30310020 GESTELLSCHRAUBE M10X20 A2 DIN 933
10 1220852 GRUNDPLATTE FÜR TRENNWAND
11 32510110 MASCHINENSCHRAUBE M10X110 A2 DIN 931
12 32510130 MASCHINENSCHRAUBE M10X130 A2 DIN 931
13 58158 GUMMISTOP M8 X 16
14 33908001 SICHERUNGSMUTTER M8 A2 DIN 985 GEWACHST
15 33900029 SICHERUNGSMUTTER M10 A2 DIN 985 GEWACHST
16 1620813 EINZELSPERRE FÜR MAGNETKASTEN, LINKS
17 1620812 EINZELNES SCHLOSS FÜR MAGNETKASTEN, RECHTS
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com

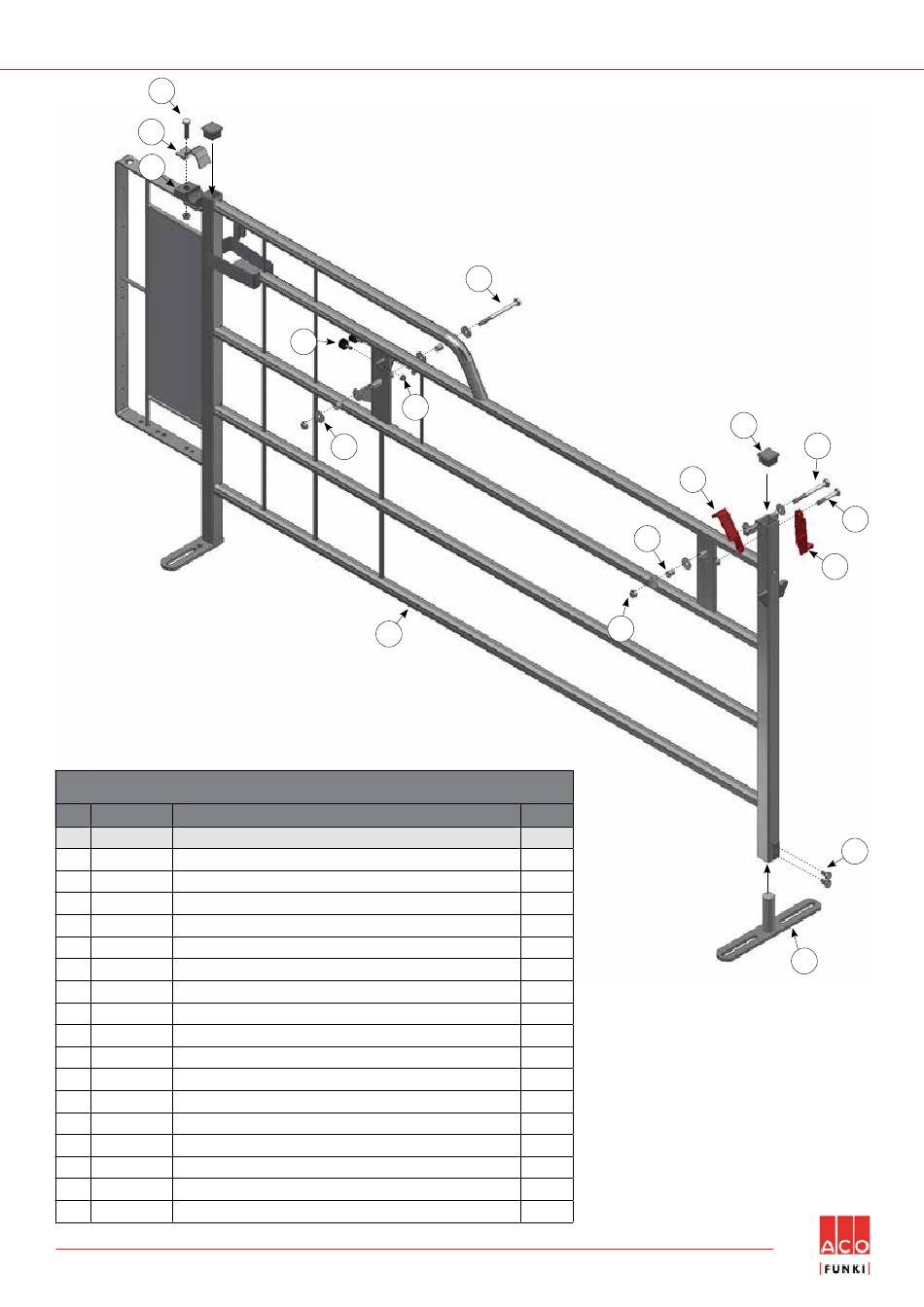

MAG-BOX-TEILUNG HOHES EINZELSCHLOSS
13
14
7
1
LISTE DER EINZELTEILE
12
3
15
Stck.
1
2
4
1
1
1
8
1
2
1
1
1
2
2
4
1
1
2
11
17
8
16
9
10
4/20
