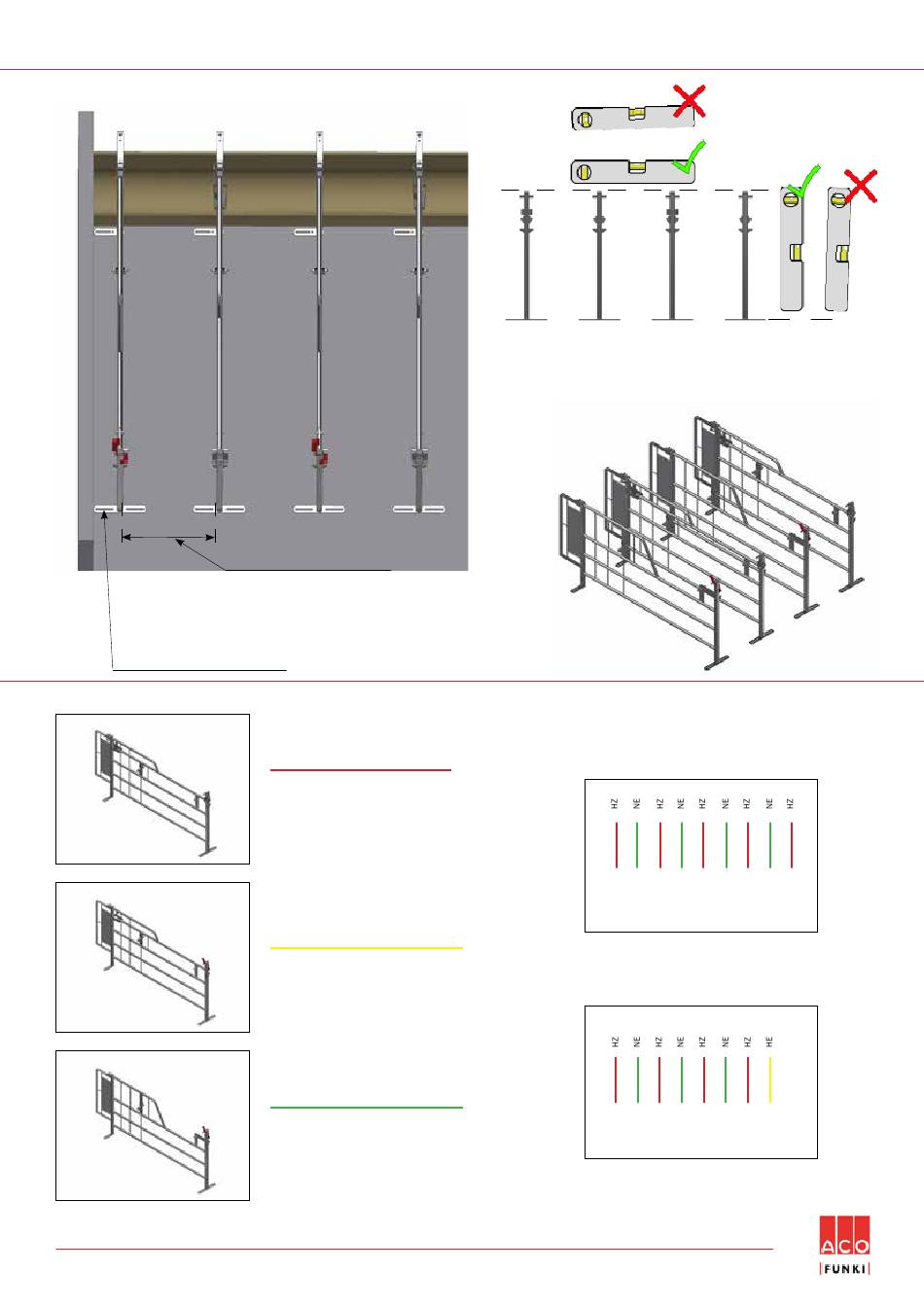

ACO Funki MAG-BOX Montageanleitung Seite 6

CC-Länge
CC-Länge für Anschnitt +/- 3 mm
muss eingehalten werden.
Bei Wandabtrennung:
Fundamentplatte vollständig an
die Wand anlegen.
Bei wandnaher Abtrennung muss
die Fundamentplatte vor Ort
gekürzt werden.Mindest. 50mm
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com
MONTAGE DER TRENNWAND
Hohes Zentralschloss
1600896
Hohes Einzelschloss
1600897
Niedriges Einzelschloss
1600898
Stellen Sie sicher, dass alle Trennwände in einer Ebene
ausgerichtet sind.
Overblik über Montage von Skillerum
1 2 4
3
Gerade Anzahl an
Kartons
2
1 3 4
Ungerade Anzahl an
Kartons
5 6 7 8
5 6 7
6/20
