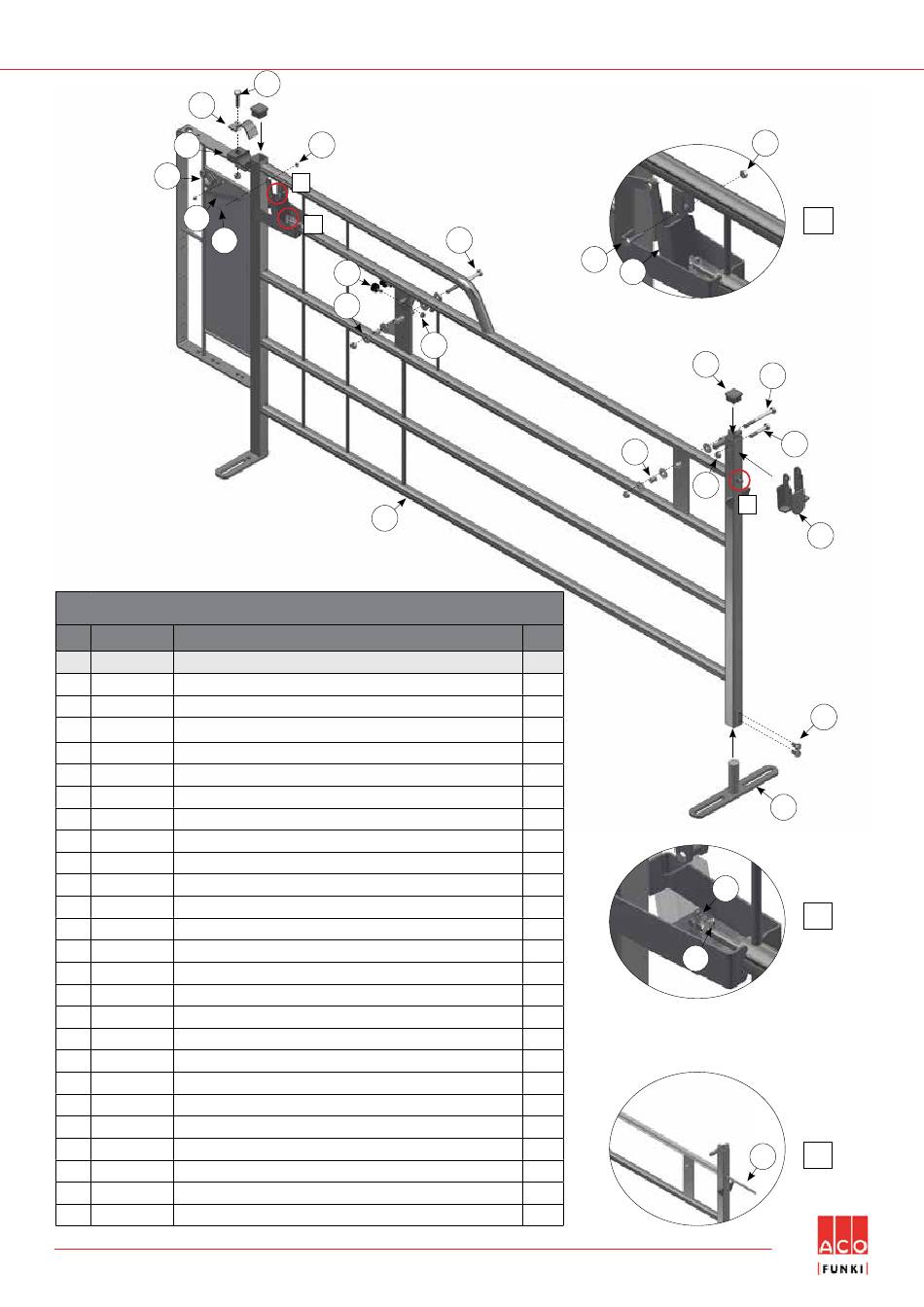

ACO Funki MAG-BOX Montageanleitung Seite 3

9
8
17
5
24
LISTE DER EINZELTEILE
Art.-Nr. Beschreibung
1600896 MAG-BOX-TEILUNG HOHES ZENTRALSCHLOSS
1 1620896 HOHE TEILUNG FÜR MAG BOX
2 1620814 ZENTRALVERRIEGELUNG, MAG BOKS
3 1620802 STÜCKSTANGE FÜR ZENTRALVERRIEGELUNG, MAG-BOX
4 1620804 ARM FÜR ZENTRALVERRIEGELUNG, MAG BOX
5 1620803 VERBINDUNGSSTANGE FÜR ZENTRALVERRIEGELUNG, MAG-BOX
6 9960003 KAPPE 40 x 40 x 3
7 8100436 BUCHSE Ø16 X 16 MM FÜR COMFORT BOX
8 58515 KUNSTSTOFFLAGER F/1 GEMEINSAME ÖFFNUNGSSTANGE
9 16375 ROHRHALTER 1" OHNE SCHRAUBE
10 30301045 GESTELLSCHRAUBE M10X45 A2 DIN 933
11 35900085 UNTERLEGSCHEIBE Ø10,5X30X2,5 MM A2 DIN 9021
12 32310065 MASCHINENSCHRAUBE M10X65 A2 DIN 931
13 30310020 GESTELLSCHRAUBE M10X20 A2 DIN 933
14 1220852 GRUNDPLATTE FÜR TRENNWAND
15 32510110 MASCHINENSCHRAUBE M10X110 A2 DIN 931
16 32510130 MASCHINENSCHRAUBE M10X130 A2 DIN 931
17 58660 TREIBERKLEMMENVERRIEGELUNGSSYSTEM ESSEN/HW.BOX
18 35600080 UNTERLEGSCHEIBE Ø13X24X2,5 MM A2 DIN 125A
19 35900095 SPALTBOLZEN 4X40 MM A2 DIN 94
20 58158 GUMMISTOP M8 X 16
21 33908001 SICHERUNGSMUTTER M8 A2 DIN 985 GEWACHST
22 33900029 SICHERUNGSMUTTER M10 A2 DIN 985 GEWACHST
23 30306030 GESTELLSCHRAUBE M6X30 A2 DIN 933
24 30306016 GESTELLSCHRAUBE M6X16 A2 DIN 933
25 33596010 SICHERUNGSMUTTER M6 A2 DIN 985 GEWACHST
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com
MAG-BOX-TEILUNG HOHES ZENTRALSCHLOSS
10
25
A
B
20
11
21
1
16
23
Stk.
1
1
1
1
1
2
4
1
1
1
8
1
2
1
1
1
1
2
2
2
2
4
1
1
2
25
4
6
15
12
7
22
C
14
18
19
3
3/20
A
2
13
B
C
