ACO Funki MAG-BOX Montageanleitung Seite 13

15
16
A
10
2
14
3
Art.-Nr. Beschreibung
1600805 ÖFFNUNGSSYSTEM FÜR MAG-BOX-HANDBUCH
1 Nicht verfügbar AUSTAUSCHARM 385MM FÜR ÖFFNERSTANGE
2 35600038 UNTERLEGSCHEIBE Ø10,5X20X2 MM A2 DIN 125A
3 32310035 GESTELLSCHRAUBE M10X35 A2 DIN 933
4 Nicht verfügbar SCHALTHEBEL 250MM
5 59444 GRIFF FÜR ÖFFNUNGSHEBEL
6 Nicht verfügbar ÖFFNUNGSHEBEL 1195MM
7 Nicht verfügbar SCHALTHEBEL 450MM
8 Nicht verfügbar SCHALTHEBEL 585MM
9 33510017 MUTTER M10 A2 DIN 934
10 33900029 SICHERUNGSMUTTER M10 A2 DIN 985
11 32310050 MASCHINENSCHRAUBE M10X50 A2 QUALITÄT 10.9 DIN 931
12 Nicht verfügbar HALTERUNG FÜR ÖFFNUNGSSYSTEM
13 30310025 GESTELLSCHRAUBE M10X25 A2 DIN 933
14 1900199 U-CLAMP 1" M8 MIT MUTTERN EDELSTAHL
15 4620015 SICHERUNGSRING FÜR 1"-ROHR, MIT M8-GEWINDE
16 38308020 SPITZSCHRAUBE M8X20 A2 DIN 914
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com

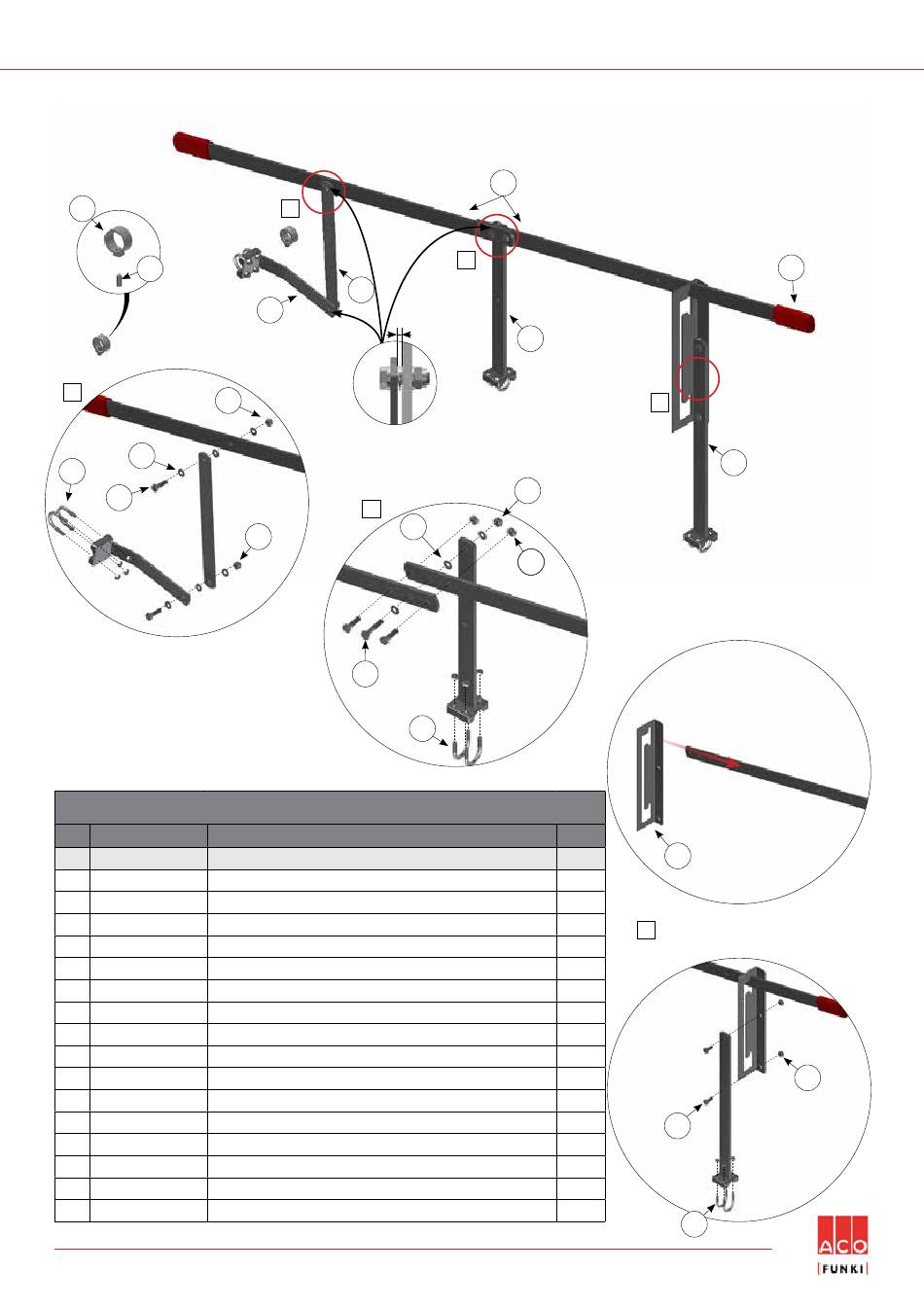

ÖFFNUNGSSYSTEM FÜR MAG-BOX, MANUELL
