ACO Funki MAG-BOX Montageanleitung Seite 8

A
1.1
2.1
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com

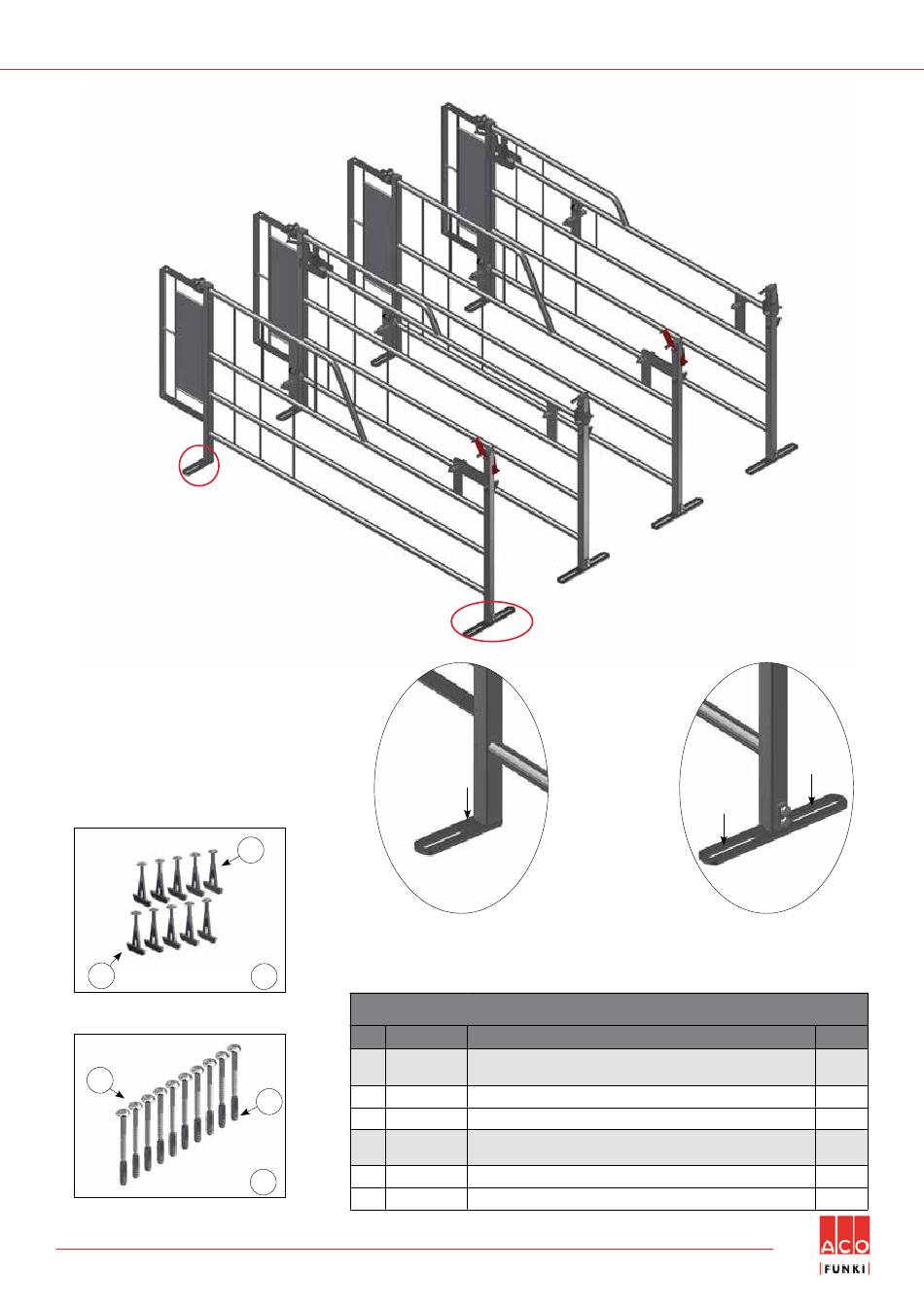

MONTAGE IM TEILLATTENBODEN
A
1.2
Muss separat gekauft werden.
Zur Montage im Teilspaltenboden ver-
wenden Sie:
1 Stück „4800010"
1
Art.-Nr.
1 4800020
1.1 90100078
2.2
1.2 30310080
2 4800010
2.1 67444
2
2.2 39900001
B
LISTE DER EINZELTEILE
Beschreibung
10 STÜCK. T-BOLZEN FÜR 80-130 MM BETONLATTEN AUS
EDELSTAHL
T-BOLZEN GUSS M10 EDELSTAHL
KNOPFKOPF TORX 50 M10X80 EDELSTAHL
10 STÜCK. EDELSTAHL-RUNDKOPFSCHRAUBEN 10 X 70 UND
DECKEL
10 X 70 KNOPFKOPF TORX 50 EDELSTAHL
DECKEL 12X60 MM
B
Muss separat gekauft werden.
Zur Montage im Teilspaltenboden
verwenden Sie:
2 Stück „4800020"
Stck.
2 (10)
2 (10)
1 (10)
1 (10)
8/20
