ACO Funki MAG-BOX Montageanleitung Seite 16

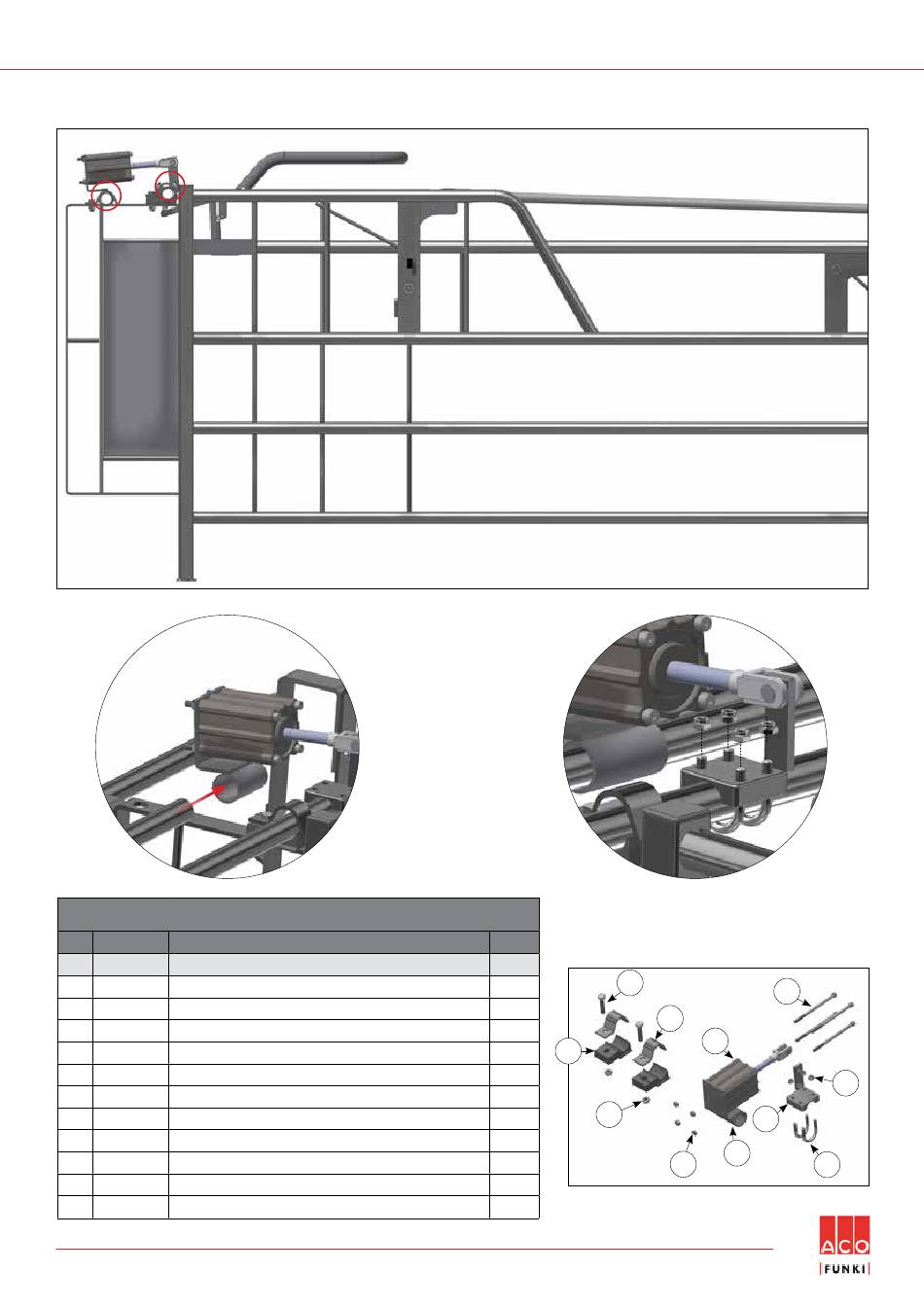

MONTAGE DES LUFTZYLINDERS DES ÖFFNUNGSSYSTEMS
B
A
A
LISTE DER EINZELTEILE
Art.-Nr. Beschreibung
62156 ÖFFNUNGSSYSTEM LUFTZYLINDER FREIER ZUGANG 2008
1 16375 ROHRHALTER 1" OHNE SCHRAUBE
2 30310050 GESTELLSCHRAUBE M10X50 A2 DIN 933
3 33208014 MUTTER M8 HDG DIN 934
4 33900029 SICHERUNGSMUTTER M10 A2 DIN 985 GEWACHST
5 33908001 SICHERUNGSMUTTER M8 A2 DIN 985 GEWACHST
6 58515 KUNSTSTOFFLAGER F/1 GEMEINSAME ÖFFNUNGSSTANGE
7 59408 LUFTZYL. INKL. FORT FÜR ÖFFNERSYSTEM FREI
8 59416 HEBEL PNEUMATISCHER ZYLINDER FREIER ZUGANG
9 59417 HALTERUNG PNEUMATISCHER ZYLINDER FREIER ZUGANG
10 67373 UNBRAKOSKRUE M8X140 FZB DIN 912
11 90100062 U-CLAMP 1" M8 EDELSTAHL
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com
B
Stck.
2
2
2
1
4
6
2
4
2
4
1
1
1
4
2
10
7
5
8
9
3 11
16/20
