ACO Funki MAG-BOX Montageanleitung Seite 11

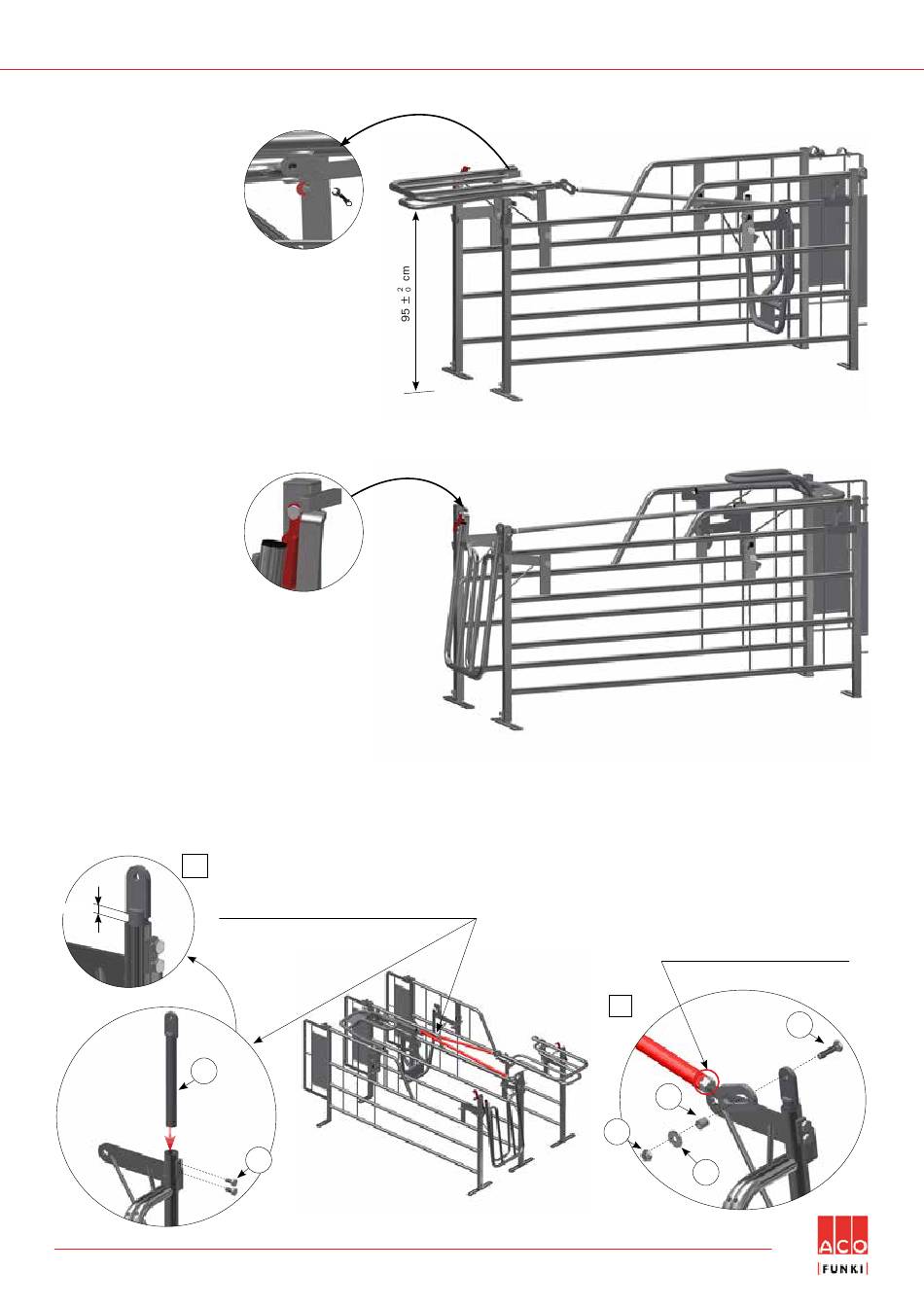

MAG-Box ist entsperrt
Hintertür in horizontaler Position.
Der Abstand zum Boden beträgt
Überprüfen Sie den Abstand zwischen
Boden und Hintertür und ziehen oder lösen
Sie eine Scheibe.
MAG-boks ist verriegelt
Hintertür in vertikaler Position.
Stellen Sie sicher, dass der Aktivator der Hinter-
tür auf einen Stopp trifft, wenn Sie versuchen,
die Hintertür zurückzuschieben.
Die Einstellung einer Zugstange erfolgt in der verriegelten Position der MAG-Box. Die Fronttür ist horizontal platziert.
* Teileliste siehe Seite 10
C
Es wird empfohlen, den Verbindungsstift am Hintertür nur neben der hohen
Trennwand zu montieren.
20mm
3
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com
MONTAGE DER TORGARNITUR
95 ± cm
2
0
7
Hinweis! Die Zugstange ist in Metallfarbe. Sie sind hier nur zur
besseren Verständlichkeit in roter Farbe dargestellt.
Muss danach festgezogen werden
Einstellung
D
4
10
8
11/20
9
