ACO Funki MAG-BOX Montageanleitung Seite 12

A
8
6
7
B
6
7
8
Art.-Nr. Beschreibung
1 1600850 MAG-BOX-TÜR-SET 50 CM C/C
2 1600855 MAG-BOX-TÜR-SET 55 CM C/C
3 1600860 MAG-BOX-TÜR-SET 60 CM C/C
4 1600865 MAG-BOX-TÜR-SET 65 CM C/C
5 1600870 MAG-BOX-TÜR-SET 70 CM C/C
6 33900029 SICHERUNGSMUTTER M10 A2 DIN 985 GEWACHST
7 35900085 UNTERLEGSCHEIBE Ø10,5X30X2,5 MM A2 DIN 9021
8 8100436 BUCHSE Ø16 X 16 MM FÜR COMFORT BOX
9 32510110 MASCHINENSCHRAUBE M10X110 A2 DIN 931
10 32510130 MASCHINENSCHRAUBE M10X130 A2 DIN 931
M-6249_DE
ACO FUNKI A/S
∙ Kirkevænget 5 ∙ DK-7400 Herning ∙ Tel. +45 97 11 96 00 ∙ Fax. +45 97 11 96 77 ∙ www.acofunki.com

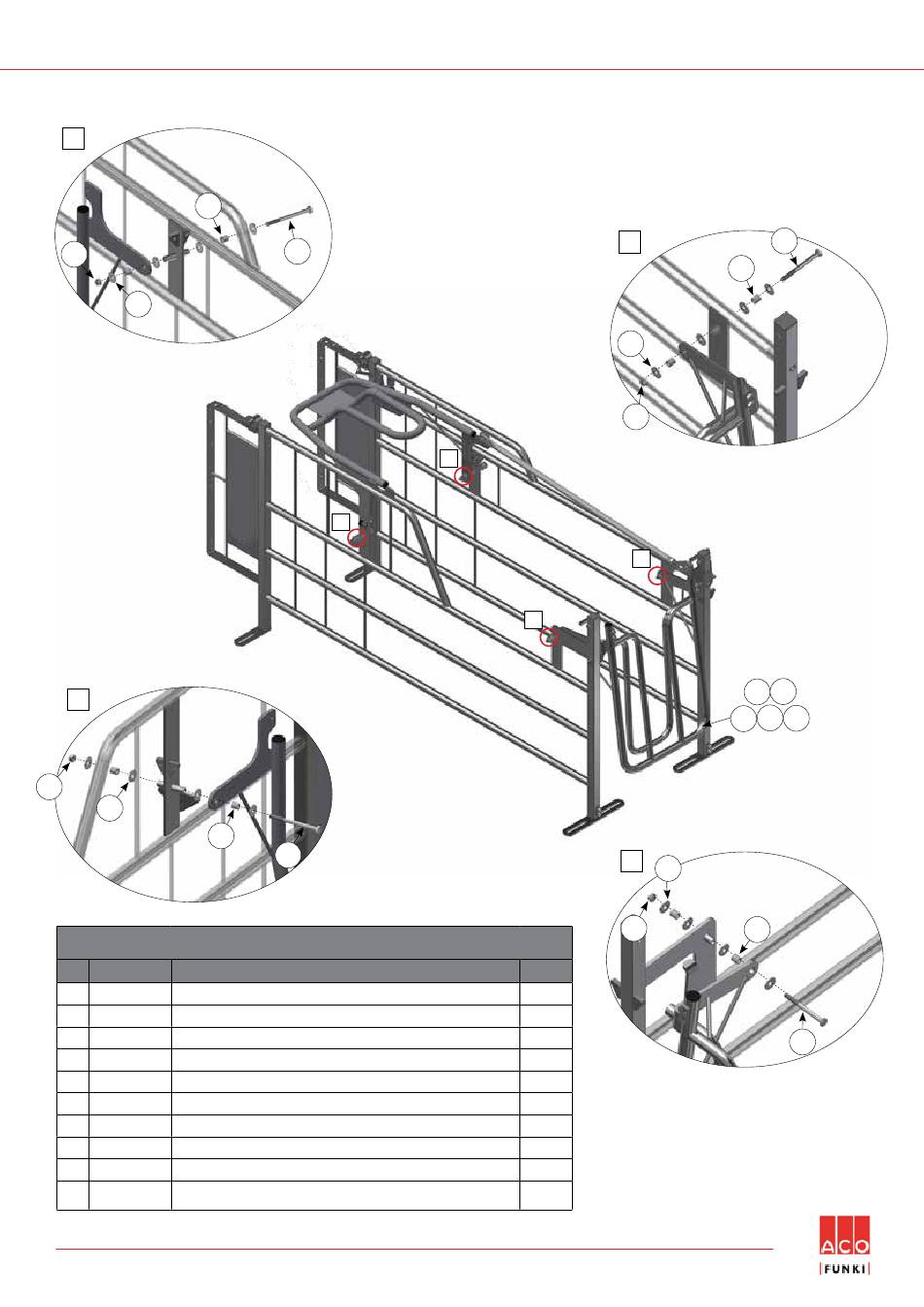

MONTAGE DES TOR-SETS AN DER WAND
10
B
10
LISTE DER EINZELTEILE
A
D
Stck.
1
1
1
1
1
4
16
8
2
2
C
9
8
7
6
C
4 5
2 3
1
D
7
6
8
9
12/20
