Technische
Information
TI 031D/06/d
Nr. 50072928

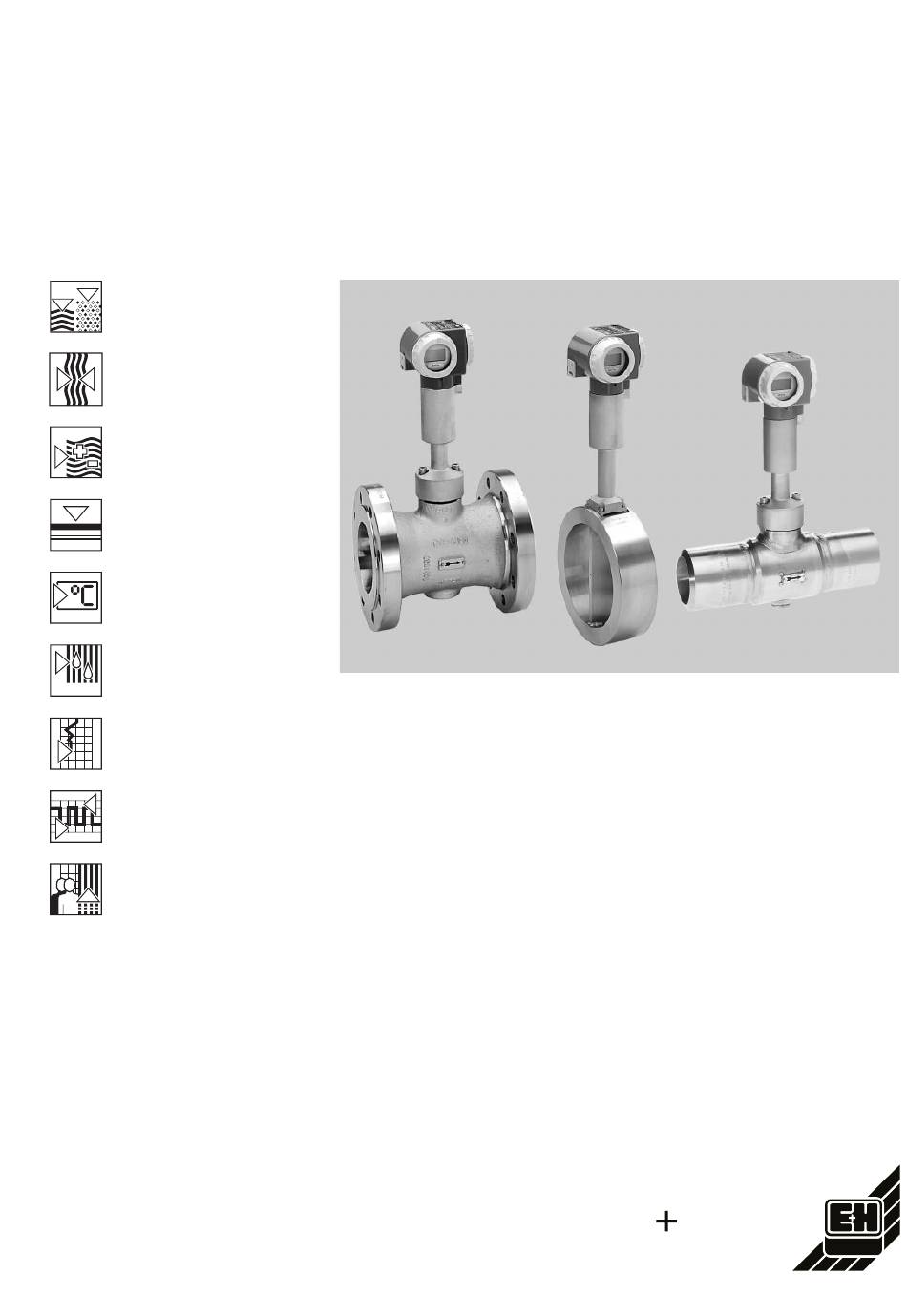

Wirbel-Durchfluß-Meßsystem
prowirl 70
Die zuverlässige Durchflußmessung von
Gas, Dampf und Flüssigkeit
Sicher betreiben
• EMV-geprüft nach IEC 801 und
NAMUR
• Selbstüberwachung/-diagnose für
Meßelektronik und Sensor
• Bewährter kapazitiver DSC-Sensor:
Unempfindlich gegen Temperatur-
schocks und Anlagenvibrationen
Flexibel einsetzen
• Alle Gerätefunktionen sind ohne
Öffnen des Gehäuses vor Ort einstell-
bar, auch im Ex-Bereich (Ex i und Ex d)
• Der Stromausgang ist gleichzeitig
mit einem Impuls-, Alarm- oder
Grenzwertausgang verfügbar.
• Ausgangssignale simulierbar
Präzise messen
• Geringe Meßwertabweichung:
<1% v.M. (Gas/Dampf)
<0,75% v.M. (Flüssigkeit)
• Große Meßdynamik bis 45:1
• Jedes Gerät wird naßkalibriert
Universell anwenden
• Fernparametrierung via HART
(SMART-Technologie)
• An E+H-Rackbus für Vernetzung und
Kommunikation mit übergeordneten
Prozeßleitsystemen anschließbar
• Grundkörper und Sensor in zahl-
reichen Werkstoffen lieferbar
• Ein Standard-Kompaktgerät für alle
Medien und den gesamten Prozeß-
temperaturbereich von -200...+400 °C
Endress Hauser
Unser Maßstab ist die Praxis
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser 70
Inhaltszusammenfassung für Endress+Hauser 70
- Seite 1 Technische Wirbel-Durchfluß-Meßsystem Information prowirl 70 TI 031D/06/d Nr. 50072928 Die zuverlässige Durchflußmessung von Gas, Dampf und Flüssigkeit Sicher betreiben Präzise messen • EMV-geprüft nach IEC 801 und • Geringe Meßwertabweichung: NAMUR <1% v.M. (Gas/Dampf) • Selbstüberwachung/-diagnose für <0,75% v.M. (Flüssigkeit) •...
- Seite 2 Meßsystem Einsatzbereiche Mit dem Wirbelzähler Prowirl 70 kann Prowirl mißt den Volumendurchfluß unter Prowirl 70 der Volumenstrom unterschiedlichster Prozeßbedingungen. Sind Prozeßdruck Medien gemessen werden: und -temperatur konstant, kann Prowirl • Sattdampf den Durchfluß auch in Masse-, Wärme- • Überhitzter Dampf oder Normvolumen-Einheiten ausgeben.
- Seite 3 • Einschweißversion (ANSI: Class 1500) Meßaufnehmer Meßumformer Prowirl F Flansch DN 15...300 Prowirl 70 Prowirl D Kompakt-Ausführung Dualsensversion, Flansch DN 15...300 Prowirl W Zwischenflansch DN 15...150 (optional Dualsens) Prowirl H Hochdruck Prowirl 70 DN 15...150 Getrennt-Ausführung (optional Dualsens) Flansch-/ Einschweißausführung Meßsystem Prowirl 70...
-
