1.4.6.2 Betriebsanzeigen der LAN-Anschlüsse
Die LAN-Anschlüsse sind für die eindeutige Beschreibung am Gehäuse nummeriert.
Die Nummerierung durch das Betriebssystem kann davon abweichen.
Information zur Lage der LAN-Anschlüsse finden Sie unter: Anschlüsse an der Geräterückseite
(Seite 23)
Technische Informationen zu den LAN-Anschlüssen finden Sie unter: Technische Daten der
Anschlüsse am Gerät (Seite 169)

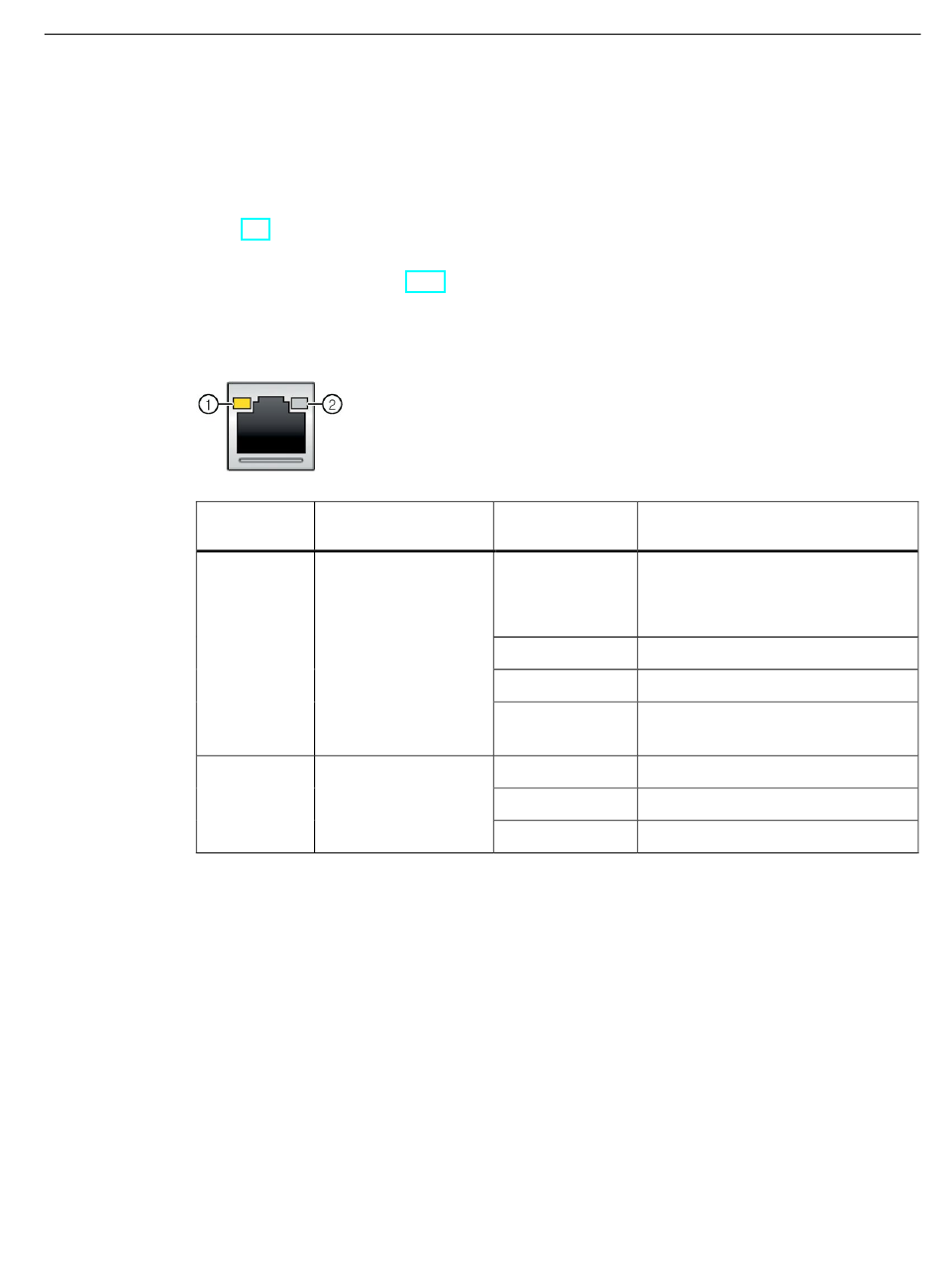

Betriebsanzeige LAN 1 (X1P1)
Betriebsan-
zeige
LED 1
LED 2
Workstation SIMATIC IPC RW-528A
Betriebsanleitung, 04/2025, A5E53924423-AA
Bedeutung
Verbindungsstatus
Datenübertragungsrate AUS
Status Bedeutung des Status
AUS
• Kein Kabel angeschlossen
• Kabel nicht aktiv
• Schnittstelle deaktiviert
GELB AN
• Aktives Kabel angeschlossen
GELB blinkend
• Datentransfer aktiv
GELB blinkend
• Wake on LAN aus S5 Modus mög-
oder AN
lich
• 10/100 Mbit/s
ORANGE
• 100 Mbit/s
GRÜN
• 1000 Mbit/s
