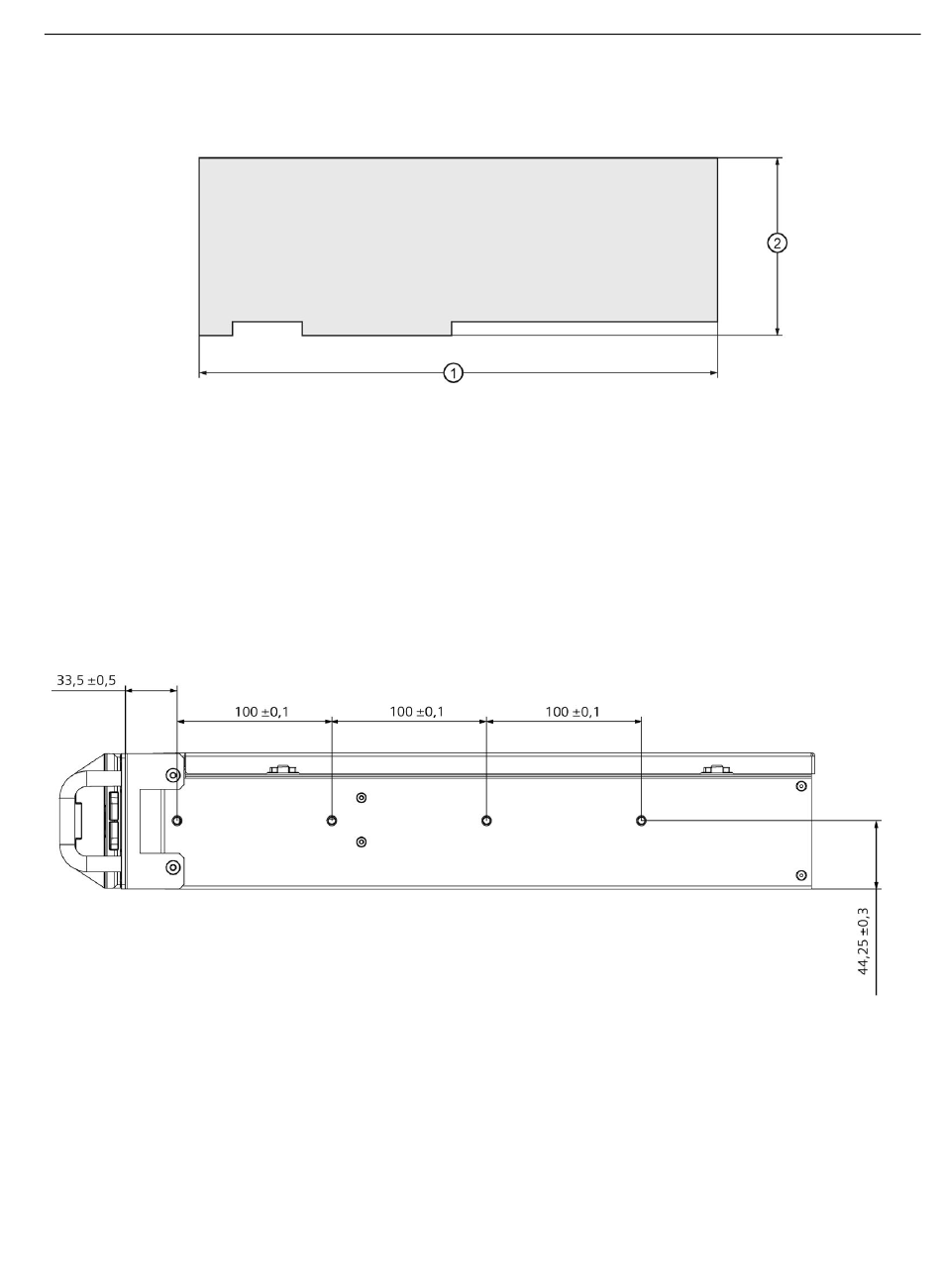

10.2 Maßbild der Erweiterungskarten
①
②
10.3 Maßbild für Bohrlöcher für Teleskopschienen
Alle Angaben in mm
Maße für Teleskopschienen der Fa. Rittal Typ 3659
• für 600 mm Schrank; TS 3659.181
• für 800 mm Schrank; TS 3659.191
Workstation SIMATIC IPC RW-528A
Betriebsanleitung, 04/2025, A5E53924423-AA
Länge der Erweiterungskarte (PCI oder PCIe)
• Gerät ohne Extender: bis zu 312 mm
• Gerät mit Extender: 339 mm
Höhe der Erweiterungskarte
PCI: max.106,7 mm
PCIe: max.111,2 mm
10.2 Maßbild der Erweiterungskarten
Maßbilder
