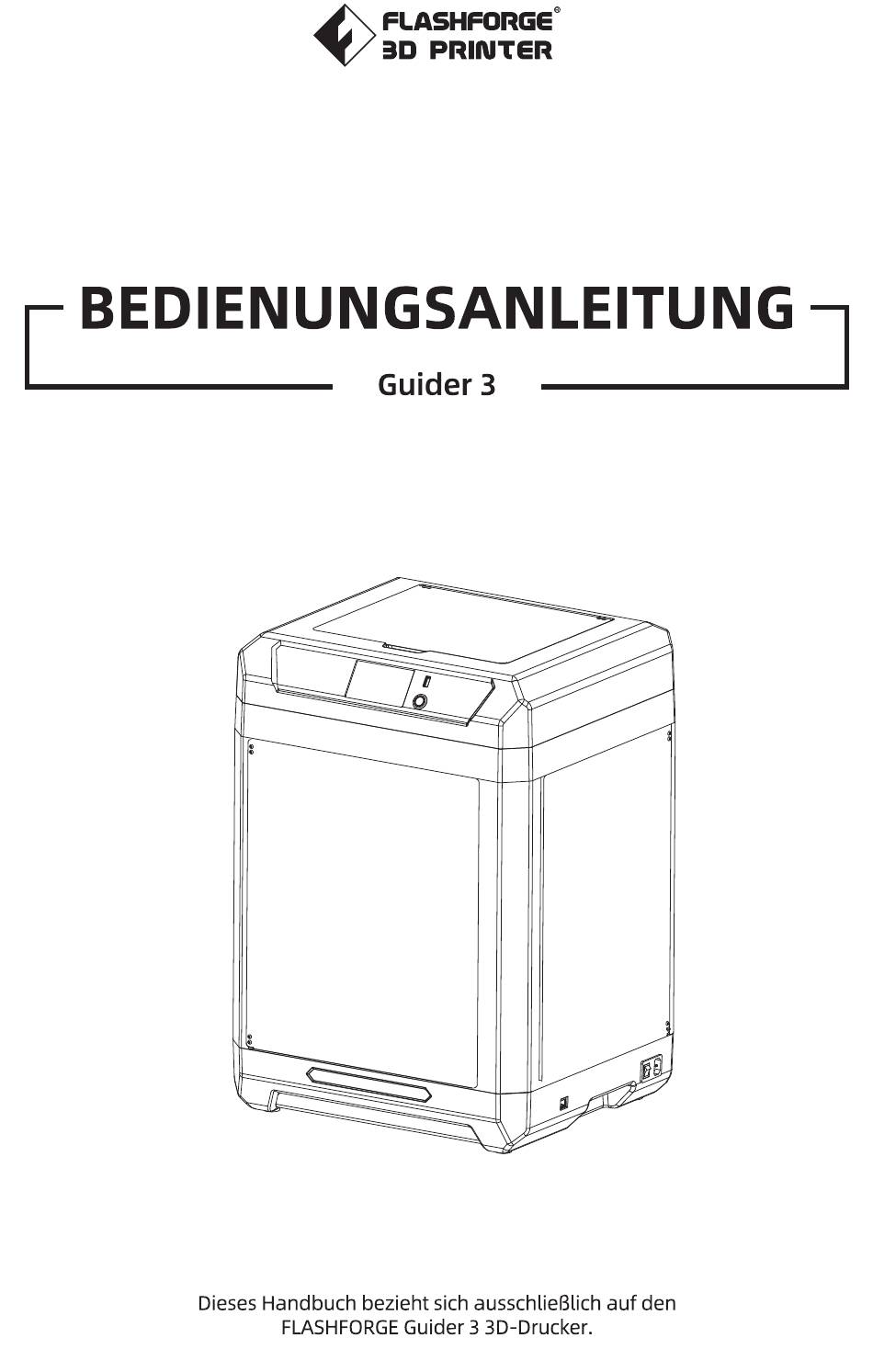

- Seite 1 FLASHFORGE PRINTER BEDIENUNGSANLEITUNG Guider Dieses Handbuch bezieht sich ausschließlich auf den FLASHFORGE Guider 3 3D-Drucker.
-
Seite 2: Inhaltsverzeichnis
INHALT Hinweis Geräteparameter 1. Vorstellung des Gerätes 1.1 - Vorstellung von Guider 3 Packliste ---- 2. Druckvorbereitung Power Connection Filament laden Kalibrierung des Geräten ----------10 Netzwerkverbindung ----- --11 2.4.1 - Verkabelte Netzwerkverbindung ----------11 2.4.2 Kabellose Netzwerkverbindung -----------11 3. Software-Installation 4. Erster Druck Dateiübertragung:... - Seite 3 Feuchtigkeit erhöht die Gefahr von elektrischen Kriechströmen. Sonneinstrahlung trägt zur vorzeitigen Alterung der Kunststoffteile bei. Zur Vermeidung von Geräteschäden ausschließlich das von Flashforge bereitgestellte Netzteil verwenden. Verwenden Sie das Gerät nichtwährend eines Gewitters. Schalten Sie das Gerät aus und trennen...
- Seite 4 RECHTLICHER HINWEIS Benutzer sind nicht berechtigt, Änderungen an dieser Bedienungsanleitung vorzunehmen. Flashforge übernimmt keine Haftung für Unfälle infolge von Demontage OderÄnderung des Gerätes durch den Kunden. Die Änderung Oder Übersetzung dieser Bedienungsanleitung ohne die Genehmigung von Flashforge ist untersagt.
-
Seite 5: Geräteparameter
Geräteparameter Extruder-Anzahl Positioniergenauigkeit X/ Y-Achse: 0.011 mm Z-Achse: 0.0025mm Bauvolumen Düsentyp Rostfreie Stahldüse Max. Extrudertemperatur 3200C Unterstütztes Filament ABS/PLA/PC/PA/HIPS/ASA/PETG/PA-CF/PLA-CF PETG-CF/PETG-GF Slicing-Software FlashPrint Eingangs-/Ausgangsdateiformat Eingabe: 3MF/STL/OBJ/FPP/BMP/PNG/JPG/JPEG Ausgabe: GX/G/gcode Kon nektivität USB-Flash Laufwerk/Ethernet/WLAN Kompatibles Betriebssystem Windows XP/Vista/7/8/10s Mac OS Smart Touch Screen 4.3 zoll Nettogewicht 27kg... -
Seite 6: Vorstellung
1. Vorstellung des Gerätes Vorstellung von Guider I. Obere Abdeckung 2. Luftfilter IA—ii.— 3. IJSB Port 4. Bildschirmschalter 5. Frontklappe 6. Flexible Stahlplatte 7. Plattformplatte 8. Filamentkammer, Klappe 9. Kammerlicht 10. Kamera I I. Extruder 12. Filamentspulenhalter 13. Netzwerkkabelanschluss 14. Netzschalter 15. -
Seite 7: Packliste
Packliste 3D-Drucker 3D-Druckfilament Stromkabel Kundendienstkarte Bedienungsanleitu Schmierfettx2 Reinigungspinsel Kleber Abstreif Flachzange Seitenschneider Schraubendreher Reinigungsstiftwerkzeu Innensechskantschlüs Pinzette Nivellierkarte Thermisch leitfähiger USB-Flash-Laufwerk Sicherun Wärmeschutzhandschu Klebstoff Glasplattform Handschraubex2... -
Seite 8: Druckvorbereitung
2. Druckvorbereitung 2.1 Kameraverbindung I. Verbinden Sie das Stromkabel einer Steckdose mitdem Gerät und drücken Sie die Netztaste, um das Gerät einzuschalten. Netzschalter Bildschirmschal 2. Mit dem Bildschirmschalter schalten Sie die Bildschirmbeleuchtung ein. -
Seite 9: Filament Laden
Filament laden 1. Die Klappe der Filamentkammer öffnen, das Filament in den Filamentspulenhalter einlegen und das Filament im Uhrzeigersinn durch den entsprechenden Filamentsensor oben links in der Kammerführen, bis das Filament am anderen Ende des Fadenführungsrohres austritt. Filament Griff 2. Drücken den Filament-Vorschubgriff auf den Extruder, um das Filament... - Seite 10 Laden Entladen Löschen < Laden Benutzerdefiniert < Laden Benutzerdefiniert Heizextruder, bitte legen Sie das Filament in die Spule ein. 100/2000C Abbrechen 3.Tippen Sieauf[ # ] - [Load] ( Laden) aufdem Bildschirm. Wählen S ie für jeden Extruder das entsprechende Filament, führen Sie Filament zu und befolgen Sie die Bildschirmanweisungen.
-
Seite 11: Kalibrierung
2.3 Kalibrierung des Gerätes Für das Gerät können die folgenden Nivellierungen und Kalibrierungen vorgenommen werden: Z Achskalibrierung, Sensorkalibrierung, Kalibrierunterstützung [Komplettmodus, vereinfachter Modus]. Das Gerät wurde ab Werk nivelliert kalibriert muss daher nicht erneut kalibriert werden. Die Nivellierebene kann jedoch infolge von Vibrationen während des Transports beschädigt... -
Seite 12: Verkabelte
2.4 Netzwerkverbindung 2.4.1 Verkabelte Netzwerkverbindung I. Stecken Sie das Netzwerkkabel in den Netzwerkkabelanschluss der Rückseite des Gerätes ein. 2. Tippen Sie auf dem Bildschirm auf[ ] - [Netzwerk], wählen Sie das verkabelte Netzwerk und aktivieren Sie den verkabelten Netzwerk-schalter. Das Symbol [ oben rechts auf dem Bildschirm zeigt die erfolgreiche Verbindung... -
Seite 13: Software-Installation
Druck 4.1 Dateiübertragung: WLAN-Übertragung Importieren Sie die Datei für das Slicen in FlashPrint. Wählen Sie Guider 3 als Druckertyp, um das Gerät zu verbinden (Sie können auch die IP-Adresse eingeben Oder automatisch Scannen. Die IP-Adresse finden Sie unter [About/Über]). Nach dem Ende des Slice Vorgangs Wird die Datei direkt an den Drucker gesendet. -
Seite 14: Cloud-Druck
Sie auf das Avatar Symbol oben rechts und dann auf [Settings] (Einstellungen). Tippen Sie PIN-Code im Menü an, um den PIN-Code abzufragen. Nachdem sich Guider 3 mitdem Netzwerk verbunden hat, aktivieren Sie den Polar Cloud Schalter und geben Kontodaten und PIN-Code ein. - Seite 15 4.4 Kameraverbindung I. Entfernen Sie die Kameraabdeckung vor der Verwendung der Kamera. 2. Drücken Sie den Kameraschalter. 3. Nach derverbindung des Gerätes mit FlashPrint Wird das Bild in Echtzeit FlashPrint- Bildschirm [Multi-Maschine Control] (Mehrgeräte-Steuerung) angezeigt. Modell nach Druck lösen A WARNUNG Warten Sie bitte, bis die Plattform abgekühlt ist, bevor Sie das...
-
Seite 16: Vorstellung
Einige Parameter können während des Drucks angepasst werden.. Für die Steuerung von Druckgeschwindigkeit, Lüftern und Beleuchtung tippen Sie auf das Symbol [ < Flashforge < Kamera flashforge-00001.jpeg Ka mera Bilder > Zeitraffer Video Nach dem Einschalten der Kamera können Fotos und Videos des Druckvorgangs... - Seite 17 Filament-Bildschirm < Laden Benutzerdefiniert Laden Entladen Löschen < Laden Benutzerdefiniert Anzeigen auf dem Bildschirm Bitte stellen Sie die Extrudertemperatur (oc) ein: „Filament " : [Load], [Unload] und [Clean] (Laden, Entladen und Reinigen) Während Be- und Entladen des Filaments kann das entsprechende Filament auf dem Bildschirm...
-
Seite 18: Vorwärmen-Bildschirm
Vorwärmen-Bildschirm Die Temperatur von Extruder, Kammer und Plattform kann vorab am Vorwärmen- Bildschirm festgelegt werden. Extruder Plattform Extruder Planform — 220-oc + 450C + 450C/2200C 450C + Tools- Bildschirm Kalibrierung Sta rtseite Verschieben Netzwerk Cloud Über Ka mera Status Wartung Upgrade [Kalibrierung] Z-Achskalibrierung,... -
Seite 19: Einstellungen-Bildschirm
5.5 Einstellungen-Bildschirm (Setting) Druckername Guider Filament erkennen Sprache Deutsch > Druck Wiederherstellen Luft Ausschalten Plattform Temperatur 5 min > Bildschirmbeleuchtung Werkseinstellung Die einzelnen Funktionen lassen sich an diesem Bildschirm „Settings (Einstellungen) aktivieren Oder deaktivieren. • Wenn die Luftfilterungsfunktion (Air) aktiviert ist, schaltet der Lüfter des Gerätes ein. -
Seite 20: Bildschirm „Wartung
6. Wartung Die Firmware Wird Zeit zu Zeit aktualisiert. Beachten ACHTUNG Sie daher die angezeigten Bildschirme. Nachstehend werden die Funktionen kurz vorgestellt: 6.1 Bildschirm „Wartung (Maintenance) < Wartung Antippen von[ ] - [Maintain] (Warten), protokolle kopieren um Informationen zu aktuellen Probleme Extruder wechseln... -
Seite 21: Austausch
6.2.2 Verstopfte Düsen reinigen Unter [Clean the clogged nozzle] (Wie reinige ich eine verstopfte Düse?) auf dem Wartungsbildschirm finden Sie schnelle Informationen zum Reinigungsverfahren. Folgen Sie den Anweisungen auf dem Bildschirm. < Wartung Methode 1: Heizen Sie den Extruder vor und erhitzen Sie ihn auf die erforderliche Temperatur fur das verwendete Material. -
Seite 22: Der Flexiblen
< Wartung 2. Wenn Sie die Glasplattform entfernen, drehen Sie den Handschraubenbolzen gegen den Uhrzeigersinn, und er kann entfernt werden, wenn das Glas lose ist. 6.3.2 Austausch der flexiblen Stahlplatten-Plattform Unter [How to replace the flexible steel plate platform??] (Wie tausche ich die flexible Stahlplatte?) - Seite 23 6.4 Kalibrierung der Plattformebenheit Dieser Vorgang muss im Allgemeinen nicht ausgeführt werden. Bei Abweichungen von der kalibrierten Z-Achse bzw. vom automatischen Nivellierausgleich wurde die Plattform ggf. während der Installation beschädigt. Dann muss die Plattformebenheit mittels einer Sensorkalibrierung wieder hergestellt werden. Folgen Sie den Anweisungen auf dem Bildschirm.
-
Seite 24: Qi: Wie Gehe Ich Vor, Wenn Eine Düse Verstopft
7. FAQ QI: Wie gehe ich vor, wenn eine Düse verstopft ist? TippenSi auf[X] [Wartung]. Q2: Wie tausche ich die Düse aus? ACHTUNG: Trennen Sie das Gerät Austausch Düse Stromnetz. Stets Stromnetz trennen. TippenSieauf[a ] - [Wartung]. Q3: Muss der Extruder nach dem Austausch der Düse kalibriert werden? -
Seite 25: Qi O: Das Gedruckte
Q9: 1st das ABS-Druckmaterial sicher? ABS-Material erzeugt während der Erwärmung toxische Gase. Daher Wird empfohlen, den HEPA-LuftfiIterwährend Oder nach dem Druck für die Filtrierung zu öffnen. Es Wird empfohlen das Gerät während des Drucks ggf. in einem offenen Bereich aufzustellen. In der Gegenwartvon Kindern sollte mit nichttoxischen PLA-Materialien... - Seite 26 QI 6: Sind gelb/braune Flecken auf den Führungsschienen nach längerer Nutzungsdauer normal? Das ist normal. Die Führungsschienen sind mit Öl geschmiert und nach längerer Nutzungsdauer entwickeln sich die gelb/braunen Flecken. QI 7: 1stes normal, dass das Gerät sich während des Drucks bewegt? Das ist normal.
-
Seite 27: Hilfe Und Support
Kontakt mit uns auf. Auf unserer offiziellen Website finden Sie Erläuterungen und Lösungen für generelle Probleme. Viele Probleme lassen sich aufwww.FlashForge.com lösen, der offiziellen englischsprachigen Website von Flashforge. Sie erreichen den Flashforge-Kundendienst per E-Mail odertelefonisch von Montag bis Freitag von 08:00 bis 17:00 Uhr. Fragen die außerhalb... - Seite 28 FLASHFORGE PRINTER Follow Zhejiang Flashforge 3D Technology Co., Ltd. Address: No.518 XianYuan Road, Jinhua City, Zhejiang Province, China Service Hotline: +86 579 82273989 support@flashforge.com...
