Schnellstartanleitung
Achtung
1. Wenn Risse auf dem Glas oberhalb des LCD-Bildschirms auftreten, darf nicht
weiter gedruckt werden. Andernfalls dehnen sich die Risse weiter aus und
verursachen schwerwiegendere Schäden.
2. Das maximale Volumen des Behälters beträgt 3 L. Bitte fügen Sie genügend Harz
hinzu, dass der Flüssigkeitsstand zwischen der oberen und unteren
Grenzmarkierungslinie in der Lösungsbox liegen muss.
3. Der richtige Weg, um die Stromversorgung abzuschalten, ist das Ausschalten des
Netzschalters des Druckers.
4. Schalten Sie die Stromversorgung während des Drucks nicht plötzlich ab, um
mechanische Schäden zu vermeiden.

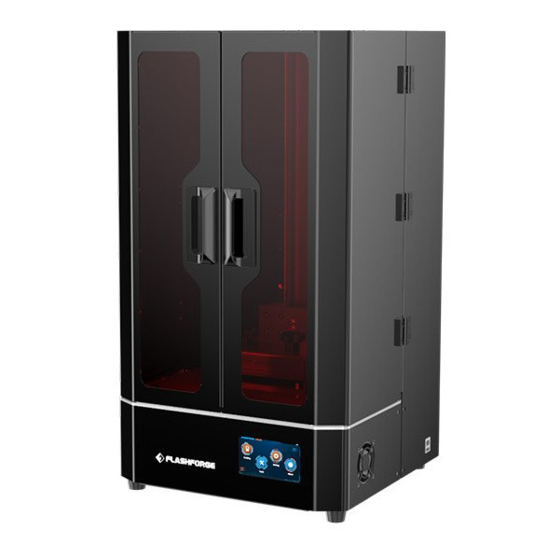

Diese Anleitung gilt nur für den 3D-Drucker FLASHFORGE Foto 13.3
Foto 13.3
Werbung
Verwandte Anleitungen für Flashforge Foto 13.3
Inhaltszusammenfassung für Flashforge Foto 13.3
- Seite 1 3. Der richtige Weg, um die Stromversorgung abzuschalten, ist das Ausschalten des Netzschalters des Druckers. 4. Schalten Sie die Stromversorgung während des Drucks nicht plötzlich ab, um mechanische Schäden zu vermeiden. Diese Anleitung gilt nur für den 3D-Drucker FLASHFORGE Foto 13.3...
- Seite 3 Achtung Die drei Schrauben von A, B und C können nicht gelöst werden, sonst fällt der Druck!
- Seite 4 Druckplattform befinden, ist dies normal und hat keinen Einfluss auf die Verwendung. Sehr geehrte Benutzer: Vielen Dank, dass Sie sich für FLASHFORGE Produkte entschieden haben. Vielen Dank für Ihre großartige Unterstützung und Hilfe. Die Produkte von FLASHFORGE sind von hervorragender Qualität und ausgezeichneter Leistung. Zum besseren Verständnis, lesen Sie bitte das Handbuch vor Gebrauch sorgfältig durch und arbeiten Sie strikt...
- Seite 5 Flashfoge ist nicht verantwortlich für Sicherheitsunfälle, die durch die selbständige Demontage oder Modifikation des Geräts durch den Kunden verursacht werden. Niemand darf das Handbuch ohne Erlaubnis von Flashforge ändern oder übersetzen. Dieses Handbuch ist urheberrechtlich geschützt. Flashforge behält sich das Recht der endgültigen Auslegung vor.
- Seite 6 Geräteeinführung 1. Z-Achse 2. Plattform-Befestigungsknopf 3. Einstellblock nach oben 4. Verformungsplattform 5.Schattierungsplatte 6. LCD 7. Befestigungsknopf der Lösungsbox 8. Lösungsbox 9. Touchscreen 10. Ethernet-Schnittstelle 11. USB-Schnittstelle 12. Netzschalter 13. Netzkabelsteckplatz...
- Seite 7 Verpackte Gegenstände 3D-Drucker lichtempfindliche Netzkabel Schnellstartanleitung Harzlösung Kundendienstkarte Metallklinge Plastikklinge Bürste Handschuhe USB-Flash-Disk Zubehörpaket für Pinzette Schraubenschlüssel staubfreies Tuch Filterpapier Diagonalzange...
- Seite 8 Auspacken 1. Schneiden Sie die Bänder ab und ö nen 2. Nehmen Sie den oberen Schaumsto heraus. Sie die Verpackungsbox. 3. Heben Sie die Verpackungsbox an und 4. Entfernen Sie den Schaumsto auf beiden bewegen Sie sie. Seiten. 5. Ö nen Sie die Vordertür des Geräts 6.
- Seite 9 7. Nehmen Sie die Verformungsplattform 8. Entfernen Sie den Schaumsto . Beachten heraus. Sie, dass sich im Schaumsto eine Flasche mit Harz und ein Werkzeugkasten befinden. 9. Das Auspacken ist abgeschlossen.
- Seite 10 Nivellierung 1. Stellen Sie sicher, dass sich keine Fremdkörper auf der Druckplattform befinden. Installieren Sie die Druckplattform wie in der Abbildung gezeigt. Installieren Sie die Druckplattform auf der Z-Achse und schrauben Sie die Mutter, um sie zu fixieren und zu verriegeln. Stellen Sie sicher, dass die Druckplattform korrekt installiert ist und keine Lockerheit auftritt.
- Seite 11 3. Schließen Sie den Netzadapter und das Netzkabel an, stecken Sie das Ausgangsende des Netzadapters in den Stromeingangsanschluss auf der Rückseite des Druckers und schalten Sie den Schalter ein. Print Tool System Move Residue WLAN Stop 4. Legen Sie 3 Blatt A4-Papier auf die 5.
- Seite 12 Stop No.2 No.4 No.3 Tighten No.1 6. Klicken Sie auf "reset", um die Z-Achse zurückzusetzen und die Plattform auf den unteren Grenzwert Null abzusenken. Nachdem die Plattform auf den Boden abgesenkt wurde, verriegeln Sie die vier M6-Schrauben Nr. 1-4 in der Reihenfolge gemäß...
-
Seite 13: Erster Druck
Erster Druck 1. Stellen Sie sicher, dass der LCD-Bildschirm und der Resinbehälter sauber und frei von Fremdkörpern sind. 2. Nehmen Sie den Resinbehälter heraus und legen Sie diesen vorsichtig auf den Bildschirm. Achten Sie auf die Richtung der Ausgießö nung des Resinbehälters und installieren Sie diesen entsprechend der in der rechten Abbildung gezeigten... - Seite 14 keine Versetzung oder Lockerheit bei der Installation sauber 4. Stellen Sie sicher, dass der LCD-Bildschirm, die Druckplattform und der Resinbehälter sauber und frei von Fremdkörpern sind. 5. Stellen Sie sicher, dass der Resinbehälter und die Druckplattform korrekt installiert sind und keine Lockerheit auftritt. 7.
- Seite 15 File list Model-01 Model-02 Print Tool System Model-03 Model-04 Model-01 1000 3 h 49 min 0.05 mm 9. Klicken Sie auf Drucken, um die Modellliste einzugeben. Suchen Sie die zu druckende Modelldatei, klicken Sie auf die Modelldatei und dann auf Drucken starten.
- Seite 16 Nachbearbeitung nach dem Drucken 1. Wenn der Druckvorgang abgeschlossen ist, wird auf dem Bildschirm die Au orderung zum Abschluss des Druckvorgangs angezeigt. Klicken Sie zu diesem Zeitpunkt auf "OK", um die Beschattungstür zu ö nen. Nehmen Sie die Druckplattform ab, lassen Sie das restliche Harz ablaufen und lösen Sie das Modell mit einer Klinge ab.
- Seite 17 Austausch der FEP-Membran 1. Lösen Sie die in der Abbildung gezeigte Schraube und entfernen Sie den Resinbehälter. Gießen Sie das restliche Harz aus und reinigen Sie den Resinbehälter. 2. Drehen Sie den Resinbehälter um und 3. Reinigen Sie den Boden der Lösungsbox lösen Sie die Schrauben an der und die Schrauben.
- Seite 18 6. Verriegeln Sie dann nacheinander die M4 * 12 Senkkopfschrauben 1-10. Bitte ziehen Sie sie symmetrisch an. 7. Schneiden Sie nach dem Festziehen die überstehende FEP-Membran (dunkler Teil) mit einem Cuttermesser ab. Nun ist der Austausch der FEP-Membran abgeschlossen. Bitte überprüfen Sie den Resinbehälter erneut auf Schmutz, Fingerabdrücke usw. Wenn ja, muss er erneut gereinigt werden.
- Seite 19 Betrieb der Software FlashDLPrint Load Supports Print FlashDLPrint.exe 1. Installieren und Betreiben der FlashDLPrint.exe 2. Klicken Sie auf [Laden], um die -Prozeduren. Modelldatei auszuwählen. Print Set Position View I want to: Preview Print When Slice Done 0.00mm Material Type: Grey Standard 0.00mm Save As New Remove...
- Seite 20 CHITUBOX CHITUBOX V1.8.1 Open Project 1. Installieren Sie das ChituBox64.exe- Save ProJect Programm und starten Sie es. Open... Save As... 2. Klicken Sie im Menü oben links auf [Open…], um die Modelldateien auszuwählen. untitled* CHITUBOX V1.8.1 File List Select All Solid X-Ray 0.00...
- Seite 21 Settings FLASHFORGE Standard Resin Grey for 0.1mm Default Machine Resin Print Gcode Advanced foto 13.3 Layer Height： Bottom Lift Distance： foto 8.9 Bottom Layer Count： Lifting Distance： foto 6.0 Exposure Time： Bottom Lift Speed： mm/min Exposure Time： Lifting Speed： Linear mm/min Retract Speed：...
-
Seite 22: Grundlegende Wartung
Grundlegende Wartung Bitte halten Sie die beiden transparenten Teile wie im rechten Bild gezeigt sauber, um Staub und Fingerabdrücke zu vermeiden. Gießen Sie die verbrauchte lichtempfindliche Harzlösung nicht zurück in die ursprüngliche Lösungsflasche. Die überschüssige lichtempfindliche Harzlösung wird zum Versiegeln in einen versiegelten Beutel gegossen und dann der Sonne ausgesetzt, bis das Harz erstarrt. - Seite 24 Follow us Zhejiang Flashforge 3D Technology Co., Ltd. Address: No.518 XianYuan Road, Jinhua City,Zhejiang Province, China Service Hotline: +86 579 82273989 support@flashforge.com...
