Aufbau - Kettler Rower H2O Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+ Ziehen Sie die Schrauben und Bolzen nicht mit Gewalt an, da diese sonst beschädigt
werden könnten.
+ Falls Sie Schwierigkeiten haben, die Grafiken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öffnen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öffnen zu können.

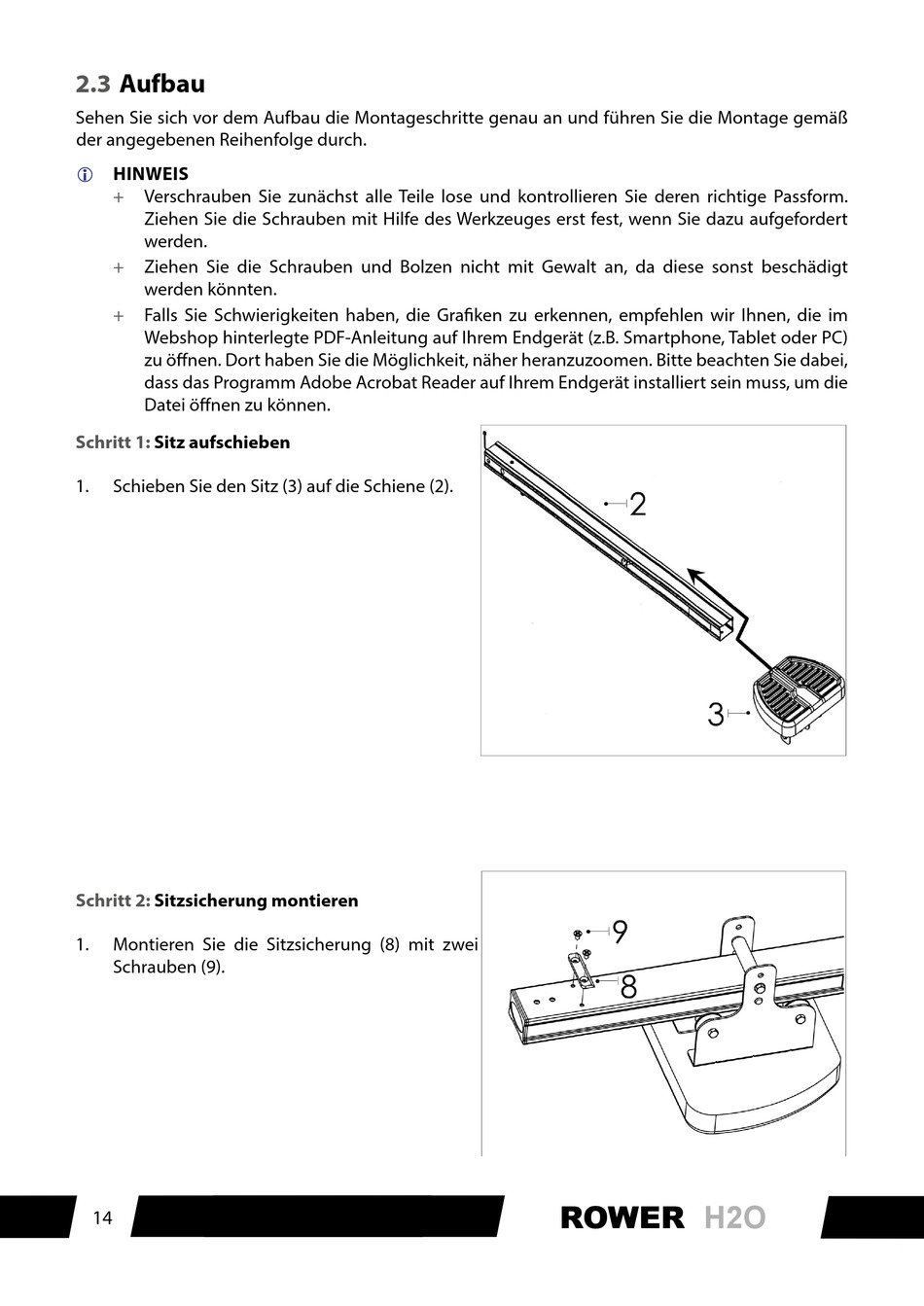

Schritt 1: Sitz aufschieben
1. Schieben Sie den Sitz (3) auf die Schiene (2).
Schritt 2: Sitzsicherung montieren
1. Montieren Sie die Sitzsicherung (8) mit zwei
Schrauben (9).
