- Seite 1 Bedienungsanleitung ROWER H2O RO1029-100...
-
Seite 3: Einführung

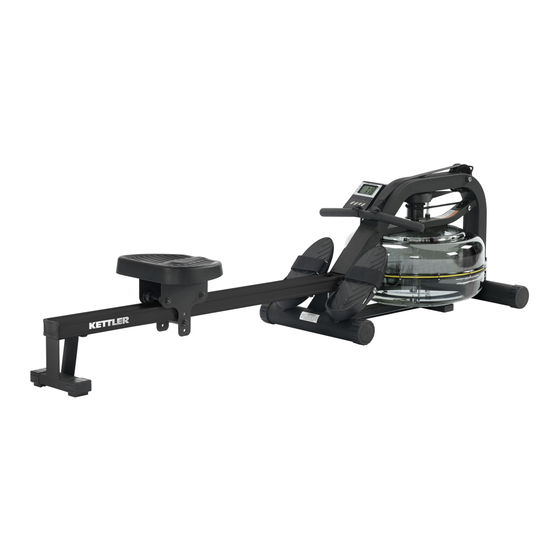

Einführung Glückwunsch zum Kauf ihres ROWER Rudergerät. Kettler ist stolz darauf, ihnen den WAVE ROWER als das Spitzenmodell unserer exklusiven Reihe füssigkeitswiderstandsbasierenden Heimgeräteprodukte präsentieren zu dürfen. Unsere Rahmen sind aus einer Kombination aus laminiertem Holz und Vollholz gefertig und verwenden nur skandinavische Buche und amerikanische Esche der besten Qualität. Diese... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ................5 Aufbau .................. 7 Inhaltsverzeichis ..............8 Montageanweisungen .............. 9 Bedienungsanweisungen ............. 13 Betrieb ..................16 Abnehmen des Rudergurtes ............17 Rower-Gurt wieder befestigen ............ 18 Gummiseil entfernen ..............19 Wartung ..................20 Fehlerbehebung ................21... -
Seite 5: Sicherheit
Sicherheit Sicherheitsinformationen •Bitte lesen Sie vor der Benutzung dieses Geräts unbedingt das GESAMTE Benutzerhandbuch und ALLE Anweisungen durch. Das Rower ist ausschließlich für Verwendung gemäß der Beschreibung in diesem Handbuch vorgesehen. •ALLE WARNHINWEISE MÜSSEN VOLLSTÄNDIG VERSTANDEN WERDEN. •Dieses Gerät ist ein Gerät der Klasse HC gemäß EN ISO 20957-1. Es ist daher nur für die Nutzung im Privatbereich zugelassen. - Seite 6 •Ausgefranste Seilzüge und Riemen stellen ein großes Verletzungsrisiko dar. Tauschen Sie Seilzüge oder Riemen stets beim ersten Anzeichen von Verschleiß aus (bei Fragen hierzu wenden Sie sich bitte an Kettler). •ACHTEN SIE AUF AUFKLEBER UND TYPENSCHILDER - Aufkleber dürfen nicht entfernt werden.
-
Seite 7: Aufbau
Aufbau Spezifikationen Produktklasse: HC Bremssystem: Geschwindigkeitsunabhängig Nettogewicht: 27.6kg(60.85lbs) Bruttogewicht: 34kg(74.96lbs) Benutzergewicht: 319cm (125.59”) x 172cm (67.71”) Abmessungen: 1990mm(78.35”) Länge x 520mm (20.47”) Breite x 520mm(20.47”) Höhe Maximum User Weight: 150kg (330lbs) Compact Footprint: 1990mm x 520mm or upright 520mm x 520mm Produkt Höhepunkte Langlebiger Patentierte Zwillings-Tank-Design... -
Seite 8: Inhaltsverzeichis
Inhaltsverzeichis Inhalt Verpackung 2 Inhalt Verpackung 1 Nr. Menge Beschreibung Nr. Menge Beschreibung Hauptrahmen M10 Unterlegscheibe Sitzschiene (separat verpackt) M10 Sicherungsmutter Rudersitz M10x95mm Schraube Fußplatte M10 Unterlegscheibe Hinteres Bein Multifunktionswerkzeug Innere Sitzschienenhalterung 6 mm Inbusschlüssel 75 x 50 Gummiendkappe 8 mm Inbusschlüssel Hinterer Gummistopper AA-Batterien M6x10mm Schrauben für Stopper... -
Seite 9: Montageanweisungen
Montageanweisungen SCHRITT 1 Sitz und hinteres Standbein an Sitzschiene installieren ERFORDERLICH Installieren Sie den Rudersitz [3] wie abgebildet so an der Sitzschiene [2], dass die Sitzvertiefung nach hinten zeigt. Sitzschiene [2] Rudersitz [3] VORSICHT Sitzschiene Bei falscher Montage des Sitzes können die Daten während des Ruderns nicht richtig erfasst... -
Seite 10: Hinteres Standbein Montieren
Montageanweisungen SCHRITT 3 Hinteres Standbein montieren REQUIRED Installieren Sie die Teile wie abgebildet mit 2 x M8x15mm- Hinteres Standbein [5] Schraube [10], 2 x M8-Unterlegscheibe [11], der internen Montageplatte [6] und dem hinteren Standbein [5]. Sobald Interne Montageplatte [6] das hintere Standbein festgezogen ist, installieren Sie die Gummi-Abschlusskappe [7] hintere Gummi-Abschlusskappe [6]. -
Seite 11: Fußplatte Installieren
Montageanweisungen SCHRITT 5 Sitzschiene am Hauptrahmen installieren REQUIRED Setzen Sie die Schraube zur vertikalen Rahmenspannung (M10 x 180 mm) [12] mit der Kunststoffkappe [13] durch M10 x180mm-Schraube [12] die Oberseite der Sitzschiene ein und befestigen Sie sie Kunststoff-Kuppelkappe [13] von unten mit einer M10-Unterlegscheibe [14] und einer M10 Unterlegscheibe [14] M10-Stoppmutter [15]. - Seite 12 Montageanweisungen SCHRITT 7 Rudergerät abstimmen Die Spannschraube der vertikalen Sitzschiene ist darauf ausgelegt, das mittlere Standbein 3 bis 5 mm vom Boden abzuheben, wenn der Fluid Rower ungewichtet ist, bzw. den Boden während des Ruderns nur leicht zu berühren. Ziehen Sie die Baugruppe fest, bis sich das mittlere Standbein wie nachstehend gezeigt vom Boden abhebt.
-
Seite 13: Bedienungsanweisungen
Bedienungsanweisungen Befüllung des Tanks und Wasseraufbereitung a) Entfernen Sie den Gummi-Füllverschluss an der Oberseite des Tanks. ERFORDERLICH b) Platzieren Sie einen großen Eimer Wasser neben dem Rudergerät. Siphon [23] [23] Positionieren Sie den Siphon mit dem robusten Schlauch im Eimer und dem flexiblen Schlauch im Tank. - Seite 14 Bedienungsanweisungen Removing / Changing Tank Water Siphon a) Tankstopfen entfernen. b) Führen Sie das starre Ende des Siphons in den Tank und den flexiblen Schlauch in einen großen Eimer ein. Tankverschluss Hinweis: ◎ Das Ventil an der Oberseite des Siphons muss für eine angemessene Entleerung geschlossen sein.
- Seite 15 Bedienungsanweisungen Rudertraining beginnen Ein vollständiger Ruderschlag ist in sechs Phasen unterteilt 1. Sitzen Sie mit ausgestreckten Beinen und geradem Rücken und beugen Sie sich in den Hüften leicht nach vorne, wobei die Arme ausgestreckt sind und die Hände sich auf Höhe der unteren Rippen befinden. Schwingen Sie wieder zurück. 2.
-
Seite 16: Betrieb
Betrieb Bedienungsanleitung: Legen Sie die Batterien ein und die LCD-Anzeige erscheint mit einem hörbaren Piepston. Mode: Ermöglicht den Zugang zu verschiedenen Einstellungen. Enter: Zum Einstellen von Werten drücken. Die Zahlen blinken. „Set“ drücken, um die Einstellungen zu bestätigen. Set: Drücken, wenn die Zahlen aufblinken, um den Wert aufwärts einzustellen. Kann für alle Einstellungen außer von „Gesamtzähler“... -
Seite 17: Abnehmen Des Rudergurtes
Abnehmen des Rudergurtes Bungee Shock Cord Bungee Attachment Point 1.Um den Gurt zu lösen, ziehen Sie einfach über den Bereich des normalen Ruderhubs hinaus, bis sich der Gurt von der Bungee-Riemenscheibe löst. Tip: Sie werden hören, wie sich der Klettverschluss löst, kurz bevor sich der Gürtel löst. 2.Schneiden Sie die Plastikschnur, die das Bungee hält, am Bungeebefestigungspunkt durch, ziehen Sie das Seil durch alle drei Rollen und lassen Sie den Überschuss vorerst oben auf dem Tank. -
Seite 18: Rower-Gurt Wieder Befestigen
Rower-Gurt wieder befestigen SCHRITT Beginnen sie mit dem Wiedereinbau des Klettverchluß schaut nach Gurtes in dem sie den Gurt wieder auf die vorne Rolle aufrollen. Achten sie dabei darauf, dass der Klettverschluß nach vorne sieht, so wie in der Abbildung dargetellt. SCHRITT Als nächstes fädeln sie den Gurt um das Leerlaufrad. -
Seite 19: Gummiseil Entfernen
Gummiseil entfernen SCHRITT Oberer Rahmenstopfen Zuerst den Rudergriff auf dem Hauptrahmen soweit nach vorne wie möglich bewegen. Danach das Kunststoffverbindungsstück durchschneiden und das Gummiseil wie in der Abbildung oben abnehmen. Als nächstes das Laufrad vom unteren Rahmen abnehmen, damit das Gummiseil von oben durch den Rahmen geführt Gummiseil werden kann. -
Seite 20: Wartung
Sämtliche vorbeugenden Wartungsarbeiten müssen regelmäßig durchgeführt werden. Indem routinemäßige vorbeugende Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher Kettler Geräte unterstützt. Kettler ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeit-en Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend. -
Seite 21: Fehlerbehebung
Fehlerbehebung Fehler Vermutliche Ursache Lösung Das Wasser Der WAVE ROWER steht Ändern Position von das Gerät, wechselt die Farbe im direkten Sonnenlicht um direkte Sonneneinstrahlung zu oder wird trüb. oder das Wasser wurde reduzieren. Wasseraufbereitung ode nicht aufbereitet. r ersetzen Tank Wasser, wie in der Wasserbehandlung in diesem Handbuch vermeldet ist. - Seite 24 KETTLER Sport and Fitness Europe by TRISPORT AG BOESCH 67 CH-6331 HUENENBERG docu 1029a/20.05 de SWITZERLAND www.kettlersport.com...
