GEZE ECturn Anschlussplan

GEZE ECturn Anschlussplan

Vorschau ausblenden Andere Handbücher für ECturn:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ECturn
DE Anschlussplan
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE ECturn

Inhaltszusammenfassung für GEZE ECturn

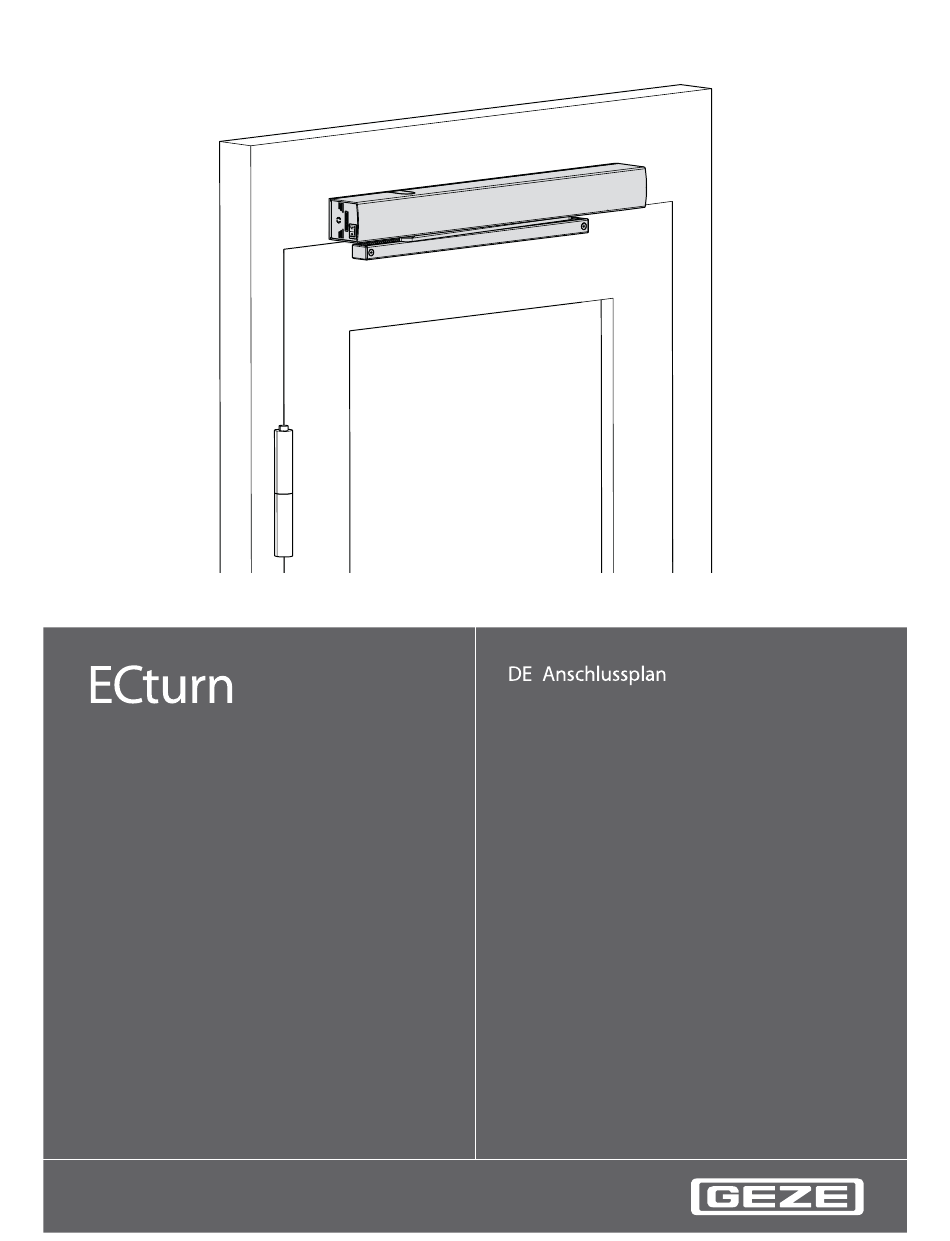

  • Seite 1 ECturn DE Anschlussplan...

  • Seite 2: Inhaltsverzeichnis

    ECturn Inhaltsverzeichnis Symbole und Darstellungsmittel ............... Warnhinweise........ Weitere Symbole und Darstellungsmittel. Gültigkeit..................................4 Produkthaftung....................Hinweise ..................................5 WichtigeSicherheitsanweisungen Montag ehi nweise. .„ . „ . .„ . .„. „. .„ .„ ..„ .„ ..„.„. „. .
  • Seite 3 Inbetriebnahme des Antriebs 19.4 Inbetriebnahme des Antriebs mit GC 338......................19.5 — Parametermenü ............... 28 20.1 Wertetabelle Service-LEDs und Displayprogrammschalter. Fehlermeldu ngen ............31 System ECturn ................................ Kopfmontage...... 22.1 — Türblattmontage 22.2 — Systeme Legende ....................... 22.3...

  • Seite 4: Symbole Und Darstellungsmittel

    Symbole und Darstellungsmittel ECturn Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet Sind.

  • Seite 5: Hinweise

    Diese Anweisungen sind aufzubewahren. Nur Fachkräfte, die von GEZEautorisiert Sind, dürfen Montage, Inbetriebnahme und Wartung durchführen. Eigenmächtige Veränderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus. o Bei Kombination mit Fremdfabrikaten übernimmt GEZEkeine Gewährleistung. Auch für Reparatur- und...

  • Seite 6: Entsorgung Der Türanlage

    Hinweise ECturn Entsorgung der Türanlage Die Türanlage besteht aus Materialien, die der Wiederverwertung zugeführt werden sollten. Dazu Sind die Einzelkomponenten entsprechend ihrer Materialart zu sortieren: Eisen Kunststoff Elektronikteile Kabel Die genannten Teile bei der kommunalen Sammelstelle abgeben Oder durch ein Schrottverwertungsunter-...

  • Seite 7: Ansch Iussklem Men

    Anschlussklemmen ECturn Anschlussklemmen RS485 RS485 RS485 24VSENS PAIB — PA IA 24VTOE 24VSENS 24VSENS RS485 > DCU700 24VKB PROG DCU701 RS485 AKKU MOTOR...

  • Seite 8: Sicherheitssensor Öffnen Und Schließen

    Sicherheitssensor Öffnen und Schließen ECturn Sicherheitssensor Öffnen und Schließen Bei Detektion ist der Ausgang der Sensoren offen (am Eingang SISbzw. SIO liegt GND). Funktion und korrekte Einstellung der Sensoren bei Inbetriebnahme und Service prüfen. Sicherheitssensor GC 338 18650 16005 Montageanleitung GC 338 beachten, Mat.

  • Seite 9: Offnen Überwachen

    Sicherheitssensor Öffnen und Schließen ECturn 6.1.2 Offnen überwachen o Sensorzur Überwachung desÖffnensderTür. Auf der Bandseite des Türblatts montieren. AnschlussdesSensorsGC338wie bei „Öffnen und Schließen", j edoch entfällt die zweite Sensorleiste(Sund E). o BeiAktivierung des SIOwährend desÖffnensstoppt die Tür. DerÖffnungswinkelfür die WandausblendungdesSIOWirdwährend des Lernvorgangsvon der Steuerung eingelernt, falls der Sensorbeim Öffnen der Tür ein Hinderniserfasst.

  • Seite 10: Offnen Und Schließen Überwachen

    Sicherheitssensor Öffnen und Schließen ECturn 6.2.1 Offnen und Schließen überwachen Parameter einstellen: 13 SC (Sicherheit Schließen) auf0 Ifür „SIS" Oder auf0c' für „SIS und K". 0 14 SO (Sicherheit Öffnen) aufO Ifür „SIO". 15EE (Testung) aufÜ?für „Testung mit GND" Konfiguration der GC334 Module auf der...

  • Seite 11: Sicherheitssensor Gc 335

    Sicherheitssensor Öffnen und Schließen ECturn Sicherheitssensor GC 335 18650 16005 GC 335 Mastermodul, Mat. Nr. 128074 GC 335 Erweiterungskit (Slavemodul mit Zubehör), Mat. Nr. 128072 Montageanleitung beachten Zubehör: GC 332 Adapter, Mat. Nr. 124035 Spotfinder, Mat. Nr. 112321 Zur Einstellung des Erfassungsfelds Prüfkörper verwenden, Mat. Nr. 120190 Mastermodul immer in Bandnähe montieren, Verbindung...

  • Seite 12: Kontaktgeber Berechtigt

    Kontaktgeber Berechtigt ECturn 6.3.2 Offnen überwachen Parameter einstellen: GC335 0 13 SC (Sicherheit Schließen) auf 00 für „kein SIS" Slaves setzen. 14 SO(Sicherheit Öffnen) aufO Ifür „SIO" setzen. 60mA 0 15EE (Testung) aufÜ Ifür „Testung mit 24V" setzen. 24VSENS Test...

  • Seite 13: Kontaktgeber

    Kontaktgeber ECturn Kontaktgeber Der Eingang K ist in der Betriebsart AU aktiv. Die Funktion Kontaktgeber ist auch über das Funkmodul WRB-5, Kanal I ansteuerbar (siehe Kapitel 10.1.1, „Funkkanal Bei Ansteuerung öffnet die Tür. o Bei Ansteuerung ist der Ausgang des Kontaktgebers geschlossen (am Eingang K liegen 24 V).

  • Seite 14: Taster (Potenzialfreier Kontakt)

    Push And Go ECturn Taster (potenzialfreier Kontakt) o Kunststoff-Flächentaster, weiß, Mat. Nr. 114078 a Kunststoff-Flächentaster, niro, Mat. Nr. 114077 24VSENS Edelstahl-Flächentaster, Mat. Nr. 119899 Edelstahl-Flächentaster LS 990, AP, Mat. Nr. 128582 Edelstahl-Flächentaster LS 990, UP, Mat. Nr. 128583 Zubehör: o IP65 Schalteinsatz, Mat.

  • Seite 15: Funkansteuerung

    Funkansteuerung ECturn Funkansteuerung Montage- und Serviceanleitung GEZEFunkprogramm Automatik beachten, Mat. Nr. 135193. Funkempfangsplatine WRB-5,Mat. Nr. 135170 I-Kanal Funkhandsender WTH-I, Mat. Nr. 131209 0 2-Kanal Funkhandsender WTH-2, Mat. Nr. 131210 WRB-5 STAT 4-Kanal Funkhandsender WTH-4, Mat. Nr. 131211 Funksendemodul WTM, Mat. Nr. 131212...

  • Seite 16: Parametrierbarer Eingang

    Parametrierbarer Eingang ECturn Parametrierbarer Eingang PEist ein parametrierbarer Eingang. Die Funktion kann über das Servicemenü eingestellt werden (siehe Kapi- tel 20, „Parametermenü"). Sabotage 11.1 Der parametrierbare Eingang PEkann als Eingang Sabotage verwendet werden, z. B.zur Uberwachung einesKontaktge- bers Berechtigt mit Sabotagekontakt.

  • Seite 17: Stopp

    Programmierbarer Ausgang ECturn Stopp 11.4 o Der parametrierbare Eingang PEkann als Eingang Stopp verwendet werden. Bei Betätigung des Stopp-SchaIters ist der Kontakt ge- schlossen (am Eingang PE liegen 24 V). Die Tür stoppt sofort, sobald der Schalter betätigt wird. Solange der Schalter betätigt ist, bleibt die Tür in der Posi- tion stehen.

  • Seite 18: Störung

    Programmierbarer Ausgang ECturn Störung 12.2 Parameter einstellen: o IOR I (Parametrierbarer Ausgang) auf PAIB einstellen für Funktion „Störung". o Der Ausgangskontakt schließt, sobald die Steu- erung eine Systemstörung erkennt. Gleichzeitig 24VTOE Wird am TPS sowie an den Service-LEDs entsprechende Fehlernummer angezeigt.

  • Seite 19: Weitere Funktionen

    Anzeige ohne Funktion LEDsfür Betriebsartanzeige Schlüsseltasterzur Freigabeder Betriebsartenumschatung mit LEDs(I) für Betriebsartanzeige zeigen im Fehlerfall einen Fehlercode an (siehe Kapitel 21,„Fehlermeldungen"). Die Betriebsart Ladenschluss gibt es beim ECturn nicht. Betriebsarten OF, NA, AU, DO Montageanleitung beachten, Mat. Nr. 122400 Zubehör: Profilhalbzylinder, Mat.

  • Seite 20: Netzanschluss

    Kopfmontage 14.2 I DCU702 GN/YE GN[YE Netzsicherung bauseitig auptschalter bauseitig (optional) Schuko Steckdose(bauseitig) Türantrieb ECturn Türblattmontage 14.3 Türübergangskabel ECturn, Mat. Nr. 135307 I DCU702 GN/YE GN/YE Netzsicherung bauseitig Hauptscha ter bauseitig (optiona ) Anschlussdose (bauseitig) Türübergangskabel ECturn Türantrieb ECtu n...

  • Seite 21: Motor

    Oder Schuko-Stecker aus der Netzsteckdose ziehen. Stecker des Akkus an der Steuerung DCU700 abziehen. Akku DCU700 ECturn, Mat. Nr. 131473 AKKU 19,2V Der Akku befindet sich bei der Auslieferung nicht im Antrieb. Der Akku kann im Auslieferungszustand entladen sein. Daher muss der Antrieb nach Anschluss des Akkus min-...

  • Seite 22: Steuerung

    Steuerung ECturn Steuerung GEFAHR Lebensgefahr durch elektrischen Stromschlag! DasÖffnen der Steuerungund Entfernen der SteuerungsplatineDCU700sowieder Anschlussder Platine DCU702an das Netzteil der Steuerung darf nur durch eine von GEZEautorisierten Fachkraft durchgeführt werden. Steuerungsplatine DCU700, Mat. Nr. 130905 Anschlussplatine DCU702, Mat. Nr. 132444...

  • Seite 23: Automatischer Betrieb

    Parameter einstellen: 23 dE aufO l, für „l-flg. Anschlagtür mit Gleitschiene, Niedrigenergiebetrieb" (Werkseinstellung), o Oder aufÜ?, für „l-flg. Anschlagtür mit Gestänge, Niedrigenergiebetrieb". Der Anwendungsbereich des ECturn ist beschränkt auf: Flügelmasse < 120 kg m < Flügelbreite < 1,1 m Dieser Grenzfall Wird für die Voreinstellung des Niedrigenergiebetriebs verwendet. Wird Niedrigenergiebetrieb...

  • Seite 24: Optimierung Offnungs Und Schließmoment Bei Schmäleren Türflügeln

    Niedrigenergiebetrieb —automatischer Betrieb ECturn 18.1.1 Optimierung der Geschwindigkeiten im Niedrigenergiebetrieb DIN 18650Für leichtere und/oder schmälere Türflügel können größere Geschwindigkeiten eingestellt werden. Die Grafik 16005 zeigt die maximal erlaubten Geschwindigkeiten abhängig von Flügelbreite und Flügelmasse. — 30 kg 60 kg 90 kg ——...

  • Seite 25: Schließmoment Und Türschließerfunktion

    Inbetriebnahme und Service ECturn Schließmoment und Türschließerfunktion 18.3 Mit Parameter 22, CFkann ein konstantes Schließmoment im Bereich 0 bis 14Nm eingestellt werden. Dieses Schließmoment wirkt dann ständig in der Schließlage und falls die Tür manuell geöffnet Wird (Push and Go deak- tiviert).

  • Seite 26: Service-Tasten Sl Und S2

    Taste S2 länger als 2 s drücken. Rücksetzen der Werte auf die Werkseinstellungen Parameter 24 (Werkseinstellungen) auf 01 setzen. Voraussetzungen für die Inbetriebnahme 19.3 Montage ist abgeschlossen (siehe Montageanleitung ECturn, Mat. Nr. 134078). Elektrische Installation ist abgeschlossen. Sensoren sind korrekt parametriert und ausgerichtet. nbetriebnahme des Antriebs 19.4...

  • Seite 27: Des Antriebs Mit Gc 338

    Inbetriebnahme und Service ECturn Lernen beenden: Mit SI, S2:TasteSI für 2 s betätigen. o Mit DPS:Taste betätigen. Esertönt ein Bestätigungssignal.DerÖffnungswinkelder Tür ist der Steuerungjetzt bekannt. Die Betriebsart-LED ist aus. Servicemenü verlassen Mit Sl, S2:Tasten Sl und S2 gleichzeitig länger als 2 s betätigen.

  • Seite 28: Parametermenü

    Parametermenü ECturn Parametermenü Service-LEDs Parameter Kodierungl Wertl Öffnungsgeschwindigkeit 18 0/s, . ., 900/S 01 02... • Schließgeschwindigkeit 01 02... 90/S, 18 0/s, . ., 900/S Endschlag Schließlage kein Endschlag 90/S, 180/S 450/S Offenhaltezeit 0001 os, Is, 5s... 25 s, 30s...
  • Seite 29 ECturn Parametermenü Service -LEDs Parameter Kodierungl Wertl keine Funktion Netzausfall in AU Oder DO öffnen und ausschalten schließen und ausschalten Akkubetrieb 15 min Beschleunigung Öffnen Bestimmt gleichzeitig die Bremsverzögerung beim Öffnen 18 20 Beschleunigung Schließen 01 ... 04 Bestimmt gleichzeitig die Bremsverzögerung beim Schließen...

  • Seite 31: Fehlermeldungen

    Fehlermeldungen ECturn Fehlermeldungen Servlce- • LEDs Fehler- Ursache Verhalten des Antriebs gruppe Betriebs- Antrieb ist ausgeschaltet. spannung Kurzschluss der 24V Antrieb bleibt in Betrieb. Die LED 24V auf der Steuerung ist aus. Eine Ansteuerung ist nicht möglich. TPS ist aus.
  • Seite 32 Fehlermeldungen ECturn Service-LEDs Fehler- Ursache Verhalten des Antriebs gruppe Beim Versuch zu Öffnen Wird Nacheinemweiteren Öffnungsver- Türöffner, in der Schließlage eine Behin- such bleibt die Tür geschlossen. Motor Warten auf die nächste Ansteuerung. schloss derung erkannt. Türflügel Wird durch den Motor...

  • Seite 33: System Ecturn

    ECturn System ECturn System ECturn Kopfmontage 22.1 ECturn Türblattmontage 22.2 ECturn...

  • Seite 34: 22.3 Systeme Legende

    System ECturn ECturn 22.3 Systeme Legende Abkürzungen Netzspannung, Netzsicherung 10A, Leistung 75W Sicherheitssensorleiste Türübergang ( ieferumfang GEZE,Sensorleiste) Türöffner mit Riegelkontakt Programmschalter,extern (TPS) Sch üsseltaster für TPS Kontaktgeber K(z. B.Taster) Radar-Bewegungsmelder Kontaktgeber Berechtigt KB Sonderanwendung (Tastfunktion,Stopp) Sonderanwendung (Störungsmeldung an Hausleitzentrale, potenzia freier Kontakt) Hauptschalter (Option) Anschlussdosemit getrenntem Anschlussbereichenfür Netz und Niederspannung (erforderlich, bauseitig)
