Profinet IO

13.5.1 Übersicht über die Profinet IO-Feldbus-Schnittstellenkarte

13.5.2 Einstellung der Profinet IO Parameter

Diese Einstellung muss nur vorgenommen werden, wenn das optionale Profinet IO-Modul verwendet wird.
1 Menütaste betätigen.
2 Den Zugangscode einstellen und mit OK bestätigen.
3 Taste Digi.interf. betätigen.
4
Taste Profinet IO betätigen.
5 Im Menü Kontrolleinheit entweder Lokal oder Ausserhalb wählen. Lokal: Die Werte können nur über Profinet gelesen
werden. Ausserhalb: Werte können über Profinet gelesen und geschrieben werden.
6 Wurde der Stationsname seit dem Start des Programms geändert, kann dieser durch Betätigen der Schaltfläche Stations-
name laden... aktualisiert werden. Das Laden des Sendernamens führt zu einer kurzen Unterbrechung der Kommunikation.
7 Taste Meas betätigen. Das Gerät befindet sich wieder im Messbetrieb.
8 Um die Parameter anzusteuern, muss das Gerät aus- und wieder eingeschaltet werden.

13.5.3 Profinet IO, allgemeine Einstellungen

Zum Verbinden mit dem Profinet IO muss das optional lieferbare Profinet IO-Modul integriert werden.
•

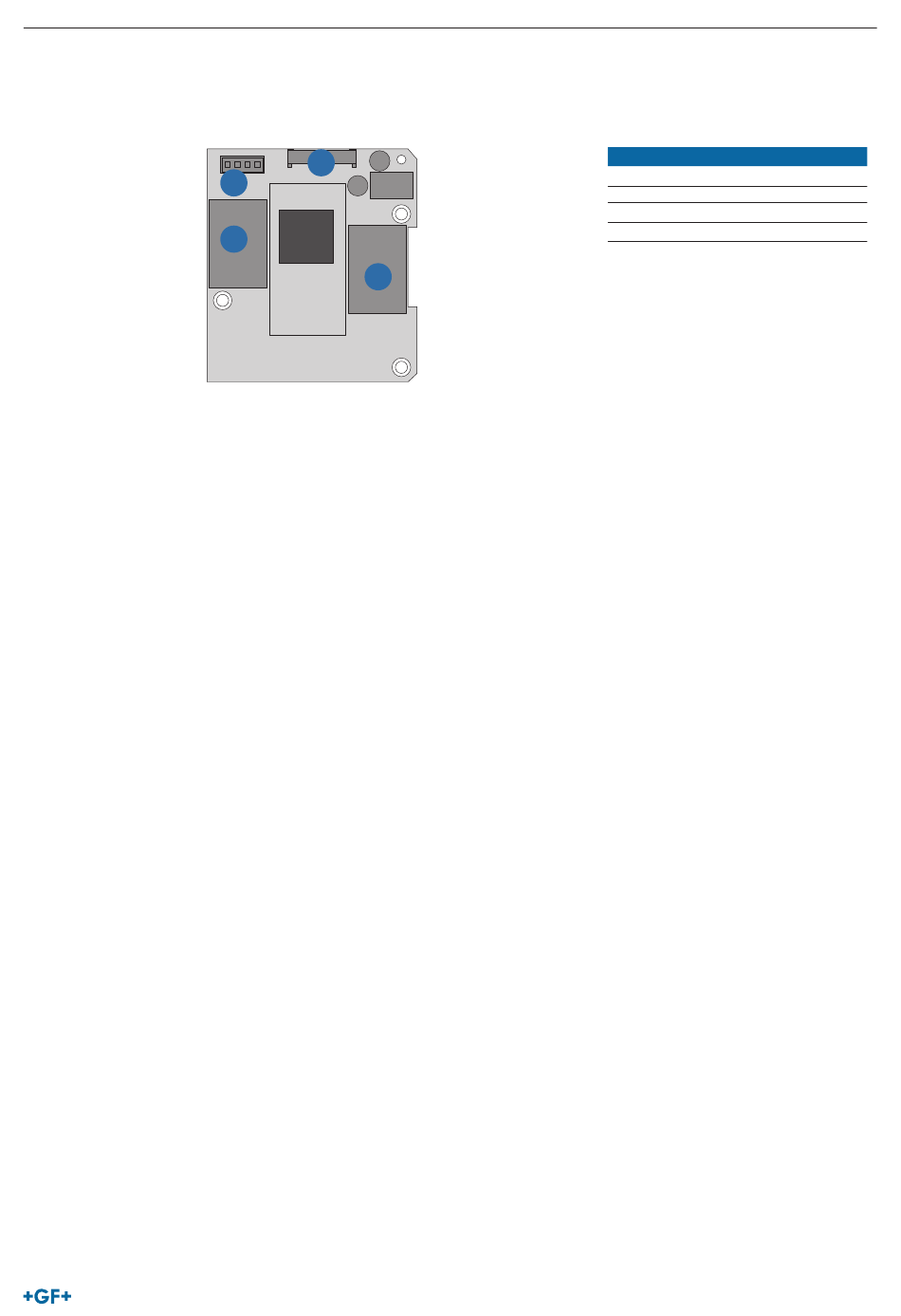

Das Profinet IO Modul basiert auf dem Hilscher NIC 52/RE PNS. Detaillierte Informationen in der Dokumentation des Herstel-
•
lers.
2
1
3
4
Pos.
1
2
3
4
Die werkseitige Einstellung ist 0.
Typ 8640 Trübungs-Transmitter
Bezeichnung
Feldbus-Schnittstelle
Anschluss für Transmitter
Ethernet-Anschluss 1
Ethernet-Anschluss 2
